Dupa cateva retusuri la proiectare am decis sa reincep incet sa refac refractorul meu. Pana sa-mi vina tevile de peste mari si tari am inceput azi sa lucrez la mecanismul de focusare care are cele mai multe detalii marunte de rezolvat. In felul asta cand am si tevile mai trebuie frezate si e gata de montat.

Mecanismul arata ca in desenul postat mai devreme dar cu ceva mici modificari.
Pun mai jos un desen "explodat" cu componentele.

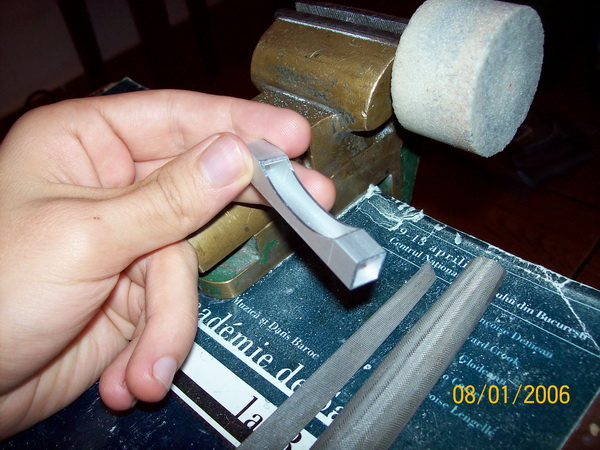

Idea e sa folosesc un profil de 10mm in care fixez rulmentii si axul de focusare. Profilul intra intr-un altul de 25mm cu peretii ingrosati unde nu poate decat sa culiseze putin fara absolut nici un joc inainte si inapoi. Carcasa axului este impinsa spre tubul portocular prin doua suruburi din partea opusa a profilului de 25mm. In felul asta asigur presrarea axului pe portocular.
Pt a putea controla cat de usor sa misca axul, in interiorul carcasei intra o fasie de teflon presata pe ax de un al treilea surub care trece prin mijloc.

Detaliile sunt multe si marunte ( nu le-am mai reprezentat in desen). Ambele profile vor fi inchise la capete prin mici capacele de aluminu care trebuie executate le precizie; pt ingrosarea peretilor profilului de 25mm aplic plat banda de aluminiu pe interior de 3-5mm lipite cu Bisonite, deci alta munca de taiat fiecare placuta precis si slefuit. Totusi totul are un rost. In primul rand creez un spatiu interior de exact 10mm prin care trece carcasa rulmentilor si apoi pot sa fac gauri filetate mai sigure.

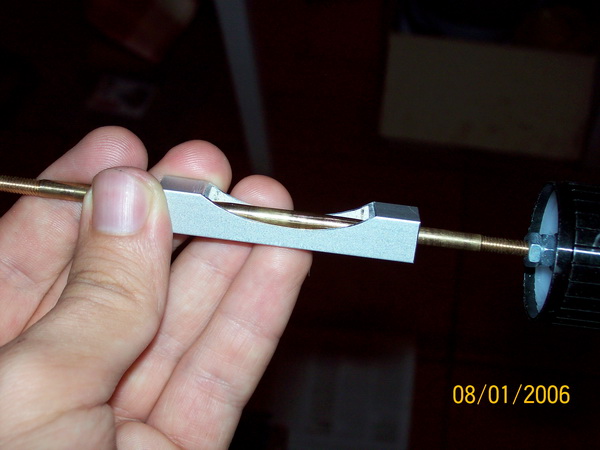

Mai jos...carcasa rulmentilor ...

[dragos.n]

Aia e bara de alama? Nu prea cred ca e bine. Aluneca bine alama, si in plus, nu mai stiu sigur care face reactie cu otelul, alama sau cuprul.. Incearca mai bine otel pe otel. E mai sigur.

[dragos.n]

Si inca ceva. La capete, unde ai pus butoanele. Sa stii ca nu merge doar filetat si strans in piulite. Trabuie sa dai un cant, altfel in timp incepe sa joace, oricat ai strange. Eu am patit asa.

[zoth]

[danto1313]

Frumos lucrat!
Daca am inteles bine,un surub va impinge tot ansamblul pentru a presa tubul portocular si a asigura frictiunea necesara pentru a nu aluneca.Profilul de aluminiu in care ai montat rulmentii are peretii cu o grosime de 1mm.Daca strangi tare cred ca se va deforma.Incearca sa dublezi,chiar cu o placa de otel,pe interior sau pe exterior, daca spatiul permite.Dupa parerea mea axul trebuie schimbat cu unul de otel.Sa ai mult spor la lucru!

[neox]

Multam pt. sugestii!

Banda de teflon pe post de frana am testato la proiectul anterior si merge de minune.

Cat despre tija de alama....hm...orium cea din poze e de la proiectul vechi...am folosit-o asa sa vizualizez ce iese.
Nu stiu ce sa zic cu reactia dupa cum zicea Dagos...tija o sa calce pe portocular de aluminiu.

Cat despre alunecare, mai ramane de testat. Portocularul o sa fie frezat cu o banda de peste 20mm deci suprafata de contact destul de mare.
Oricum daca are strungarul inox sa faca o tija de 4mm o fac si pe asta

[neox]

[Erwin]

Găseşti tije subţiri superfinisate, mai lungi şi mai groase decât cele de la unităţi CD-ROM la imprimante. Sunt din oţel inox, strungarul oricât ar vrea nu poate să obţină aşa o calitate şi precizie a suprafeţei. Eu am folosit de 3mm, dar am şi mai groase recuperate. Am văzut la alte sisteme că tija este groasă la capete şi subţiată la mijloc, chiar după curbura tubului port-ocular, ar fi o metodă de a obţine suprafaţă mai mare de contact.

P.S. eu am folosit chiar bucşele pe care luneca pickupul CD-ROM-ului pe post de lagăre, funcţionează foarte bine, sunt din bronz.

[Mircea Pteancu]

Alama+aluminiu+condensul de rigoare=electroliza=coroziune.De evitat combinatia.Succes in noua etapa,urmarim cu interes.Mircea

[neox]

Multumim!

Da ...incerc sa fac rost de o tija de inox. Tin minte ca am gasit tije bune de 3mm si aprox. 100mm la un CD writer cand am construit aparatul Foucault. Sa pun o intrebare printre colegi poate colectez vreo vechitura

Oricum pana la tija mai e cale lunga..

[neox]

Sa tot fie de ultima data cand am mai scirs pe topicul asta , dar mai bine mai tarziu decat niciodata...
Dupa esecul avut anterior am decis sa fac treburile ca la carte cu scule profesionale si cu materiale pe masura. O buna bucata de vreme am fost in cautari, de multe ori frustrante, dupa un atelier cu strunguri si freze care sa fie dispus sa se murdareasca pe maini cu o persoana fizica sau cu comenzi mici. Intr-un final am descoperit firma Inter Paco din Iasi si prin amabilitatea d-lui Mihaila Vasile ( pe care il salut si ii multumesc, daca vede vreodata postarea asta) m-a ajutat cu partea de prelucrari mecanice de inalta calitate. Din pacate materialul a trebuit sa il procur singur si anume teava si bare de aluminiu 6061. Bineinteles cum pe la noi bate vantul (cel putin din incercarile mele) am facut comanda de material in Germania, asa cum imi place mie...exact atat cat am nevoie pentru piesele respective fara a pierde mult la prelucrare, nu un TIR intreg pentru trei bucse . Deci daca stau si ma gandesc a fost materal strain facut de mana romaneasca .
Tubul optic e din teava de 90mm x 84mm taiata pe strung. Suportul obiectivului +colimare e ca o flansa care se fixeaza pe tub. Flansa are umar exterior pe care se fixeaza parasolarul din PVC. Pentru intarire teava de PVC mai are un inel de aluminiu in partea opusa.
Portocularul a fost si el strunjit din bara de aluminiu (80mm x 51mm), iar longitudinal a fost frezata o banda de aprox. 20mm latime pe care ruleaza axul de focusare. In tubul optic a fost frezat si un locas in care montez mecanismul de focusare cu tija de inoz pe rulmenti, placuta de teflon pentru franare, si eventual motorizare cu motor cu pas.

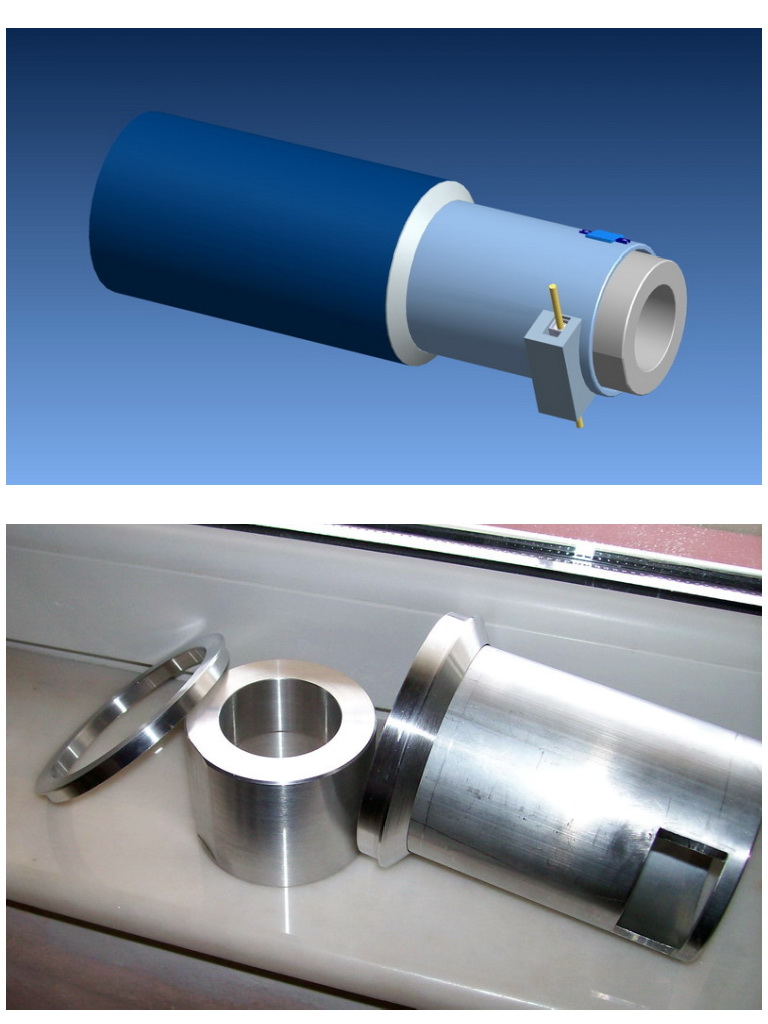

Mai jos e noul proiect revizuit si piesele proaspat aduse de la atelier.

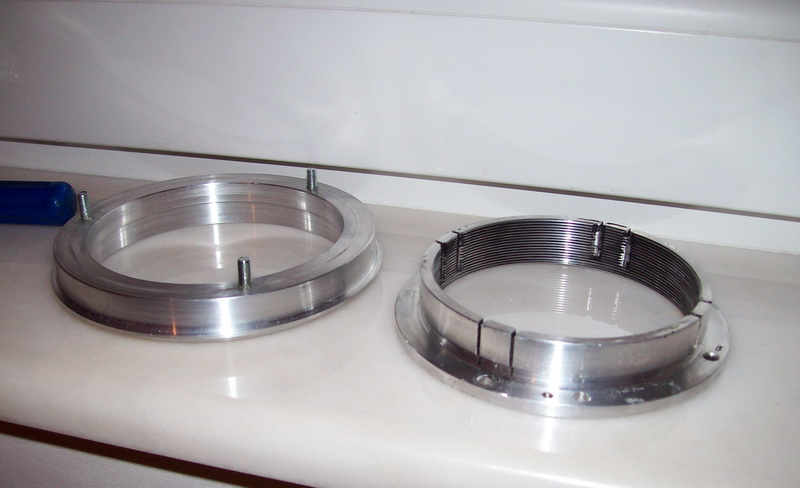

Am inceput prin a da cele trei gauri la 120 de grade pentru suruburile de colimare, care vin lipite cu Bisonite de flansa.
Mai nou mi-am facut de cap si mi-am luat o bormasina cu coloana. E o placere sa gauresti fara sa-ti faci griji ca iese gaura pe-o parte

Pe teava trebuie sa fac locasurile unde intra suportul rulmentilor, grupati doi cate doi pentru ai putea alinia usor. Ar fi trebuit sa fac chestia asta tot la freza dar nu eram inca sigur de dimensiuni...daca se ingroasa gluma si nu merge la mana, ma intorc la atelier

[Erwin]

Super materialul! Poate ne spui şi nouă (în PM) cât costă bara şi ţeava. Eu am găsit la piaţă bucăţi de aluminiu de Fi 80/100, mai bun decât a găsit strungarul meu data trecută.

Vezi şi topicul meu, am pus mai demult poze cu focuserul şi soluţia adoptată pentru fixarea rulmenţilor pe mici axe puse în locaşuri şi lipite cu epoxi.

Mă bate şi pe mine gândul să-mi construiesc o minifreză folosind un cap de frezat zburător cu cuţite (are o masă de 200x200 cu 2 axe cu travel de 100mm şi precizie 0,02mm). Îmi trebuie a treia axă pe care să montez bohrmaşina, probabil că un suport de găurit mai solid ar fi numai bun.

Spor la construcţie şi cer senin!

[neox]

Mersi Erwin!

Ai fost norocos ca ai gasit bara de aluminu in piata. Daca gasesti ia tot ce prinzi ca e ca aurul. Eu am incercat inclusiv la o turnatorie (nu dau nume, persoana importanta neicule.. ) si aproape mi-au ras in nas. "ce?..3 bucse?...nu se poate.. "

Ma tenteaza si pe mine sa incerc sa transform bormasina mea cu coloana in freza dar dupa ceva documentari parca am indoieli. Rulmentii si axul cu mandrina nu prea sunt facute sa reziste la forte laterale si se mai pot intampla si accidente. In plus mandrina e fixata de ax prin presare pe cap conic nu prin filet, asa ca motiv in plus de ingrijorare. Ar trebui facut pe strung alt ax special care sa primeasca scule de freza. Plus ca trebuie intarita toata masinaria ca altfel vibreaza. Poate pentru frezare usoara pe aluminiu cu avans de cateva zecimi de milimetru sa dea ceva rezultate.
Oricum un ajutor imens si pentru gaurire ar fi sa incropesc o masa cu miscare pe ambele axe X-Y ca altfel e chinuiala la pozitionare.
Ai idee de unde se poate gasi asa ceva?
Masina de gaurit o am din Praktiker, e un Einhell cu motor de 350W. Merge foarte bine si e mai solida decat alte modele de pe la Baumax sau mai situ eu de unde. Nu e profesionala, asta-i clar dar isi face treaba cu brio. Incerc sa fac rost de un comparator pt treburi de precizie si eventual sa mai centrez mandrina.
