Trimis: 11 Noi 2007 11:24 Download mesaj |
Titlul subiectului: sistem antiaburire |
|
|
|
Am un mesaj care nu prea stiu unde sa-l postez, prin urmare am crezut ca acest topic se apropie cat de cat.
Lucrez la un sistem antiaburire pentru un newton de 1200/200 si mi-am cumparat si o baterie de alimentare a sistemului numai ca bateria (acumulator de 12v) are si un dezavantaj, daca se descarca complet se strica, prin urmare incerc sa gasesc un dispozitiv de atentionare care sa ma anunte cand bateria este pe punctul de a se descarca complet.
Pe bateri sta scris ca rezista 20 ore la un curent de 7,5A, dar nu ma pot baza, sistemul meu consuma maxim 2,5a/h.
Cer senin!
|
|
Sus |
|
|
Abel Cavași Membru
Data inscrierii: 17 Iul 2006 Mesaje: 2527
Motto: Un șchiop mergând pe drumul drept ajunge înaintea celui rătăcit care aleargă. (Spinoza) Localitate: România, Satu Mare
|
Trimis: 11 Noi 2007 13:47 Download mesaj |
Titlul subiectului: |
|
|
|
Am mutat acest subiect de la Fizică la Tehnic. Mi s-a părut locul mai potrivit deoarece acolo este mai mult Fizică teoretică decât aplicată.
_________________ Oamenii sunt extrem de valoroși |
|
Sus |
|
|
zoth Membru
Data inscrierii: 31 Mar 2006 Mesaje: 5564
Motto: decat ceva prost, mai bine nimic bun ... Localitate: Bucuresti
|
Trimis: 11 Noi 2007 16:12 Download mesaj |
Titlul subiectului: |
|
|
|
sunt foarte curios sa stiu ce fel de acumulator ai cumparat pe care scrie ca se defecteaza la descarcare completa.
daca poti, pune o imagine sau scrie tipul acumulatorului ca sa putem discuta.
ca regula generala acumulatorii se strica doar daca sunt pastrati pe perioade indelungate descarcati, altfel descarcarea completa in timpul functionarii este chiar benefica prelungindu-le viata si numarul de cicluri de incarcare.
|
|
Sus |
|
|
Andi Membru
Data inscrierii: 10 Oct 2007 Mesaje: 1276
|
Trimis: 11 Noi 2007 16:49 Download mesaj |
Titlul subiectului: |
|
|
|
La o descărcare completă a unui acumulator, indiferent de tipul constructiv al acumulatorului si de regimul de descărcare, tensiunea finală pe element nu trebuie să scadă sub o anumită valoare.
|
|
Sus |
|
|
Andrei Membru
Data inscrierii: 03 Sep 2007 Mesaje: 205
Localitate: Ploiesti
|
Trimis: 11 Noi 2007 18:27 Download mesaj |
Titlul subiectului: |
|
|
|
E adevarat ca descarcarea unor acumulatori NiMh sau NiCd poate fi si aproape totala (nu completa), insa la un acumulator cu plumb/acid pe care se pare ca love il are, tensiunea nu are voie sa scada sub 11,5V altfel se sulfateaza placile si acumulatorul se pune in scurt si adio capacitate de 100%- (7Ah) -apropo, love ai scris ca acumulatorul rezista "20 de ore la un curent de 7,5A"- asta e curentul de incarcare; capacitatea acumulatorului e de 7 A(mperi)/ h(ora), adica daca ai un consumator care absoarbe un curent de 7A, acumulatorul il va alimenta timp de o ora; daca ai un cons. care absoarbe 3,5A atunci va tine 2 ore ....s.a.m.d.
Eu am un indicator de tensiune a acumulatorului pentru auto pe bricheta- incorporat in mufa - cumparat de la adelaida ; am cautat la ei pe site si am gasit un voltmetru auto dar nu are carcasa - vezi poate gasesti in alta parte.
http://www.adelaida.ro/product_info.php?products_id=522
|
|
Sus |
|
|
Andi Membru
Data inscrierii: 10 Oct 2007 Mesaje: 1276
|
Trimis: 11 Noi 2007 18:46 Download mesaj |
Titlul subiectului: |
|
|
|
Capacitatea unui acumulator se masoară în
curent debitat X timp
deci Amper X oră
Din date rezultă 7,5A X 20 ore = 150 Ah .
Tensiunea minimă la descărcarea unui acumulator acid ( de 12 V ) este mai mică de 11,5 Volt.
|
|
Sus |
|
|
love Membru
Data inscrierii: 28 Aug 2007 Mesaje: 58
Motto: "Daca-ti dai seama ca singur ti-ai sapat groapa, nu mai sapa!" R.K. Localitate: Bucuresti
|
Trimis: 12 Noi 2007 11:13 Download mesaj |
Titlul subiectului: |
|
|
|
Multumesc pentru raspunsuri.
Solutia ar fi sa masor tensiunea de iesire a bateriei si sa fiu atent sa nu scada sub valoarea de 11,5V.
Se poate construi un sistem care sa monitorizeze singur si eventual sa inchida circuitul cand tensiunea scade pana la o valoare limita?
|
|
Sus |
|
|
cris Membru
Data inscrierii: 13 Iun 2006 Mesaje: 312
Localitate: Pitesti
|
Trimis: 12 Noi 2007 14:07 Download mesaj |
Titlul subiectului: |
|
|
|
Leaga o dioda zener de 12v in serie cu o rezistenta de 10 ohmi si cu un led.Toata chestia asta o legi la bornele bateriei si cind se stinge ledul mai pui bateria la incarcat fara dispozitivul asta.Vezi sa nu legi dioda invers ca arzi ledul.
|
|
Sus |
|
|
cris Membru
Data inscrierii: 13 Iun 2006 Mesaje: 312
Localitate: Pitesti
|
Trimis: 12 Noi 2007 14:19 Download mesaj |
Titlul subiectului: |
|
|
|
cam asa.
Descriere: |
|
Marime fisier: |
1.86 kb |
Vizualizat: |
de 11697 ori |
|
|
|
Sus |
|
|
love Membru
Data inscrierii: 28 Aug 2007 Mesaje: 58
Motto: "Daca-ti dai seama ca singur ti-ai sapat groapa, nu mai sapa!" R.K. Localitate: Bucuresti
|
Trimis: 12 Noi 2007 17:45 Download mesaj |
Titlul subiectului: |
|
|
|
Multumesc pentru sfat.
|
|
Sus |
|
|
love Membru
Data inscrierii: 28 Aug 2007 Mesaje: 58
Motto: "Daca-ti dai seama ca singur ti-ai sapat groapa, nu mai sapa!" R.K. Localitate: Bucuresti
|
Trimis: 14 Noi 2007 11:23 Download mesaj |
Titlul subiectului: |
|
|
|
sigur rezistenta trebuie sa fie de 10 ohmi?
Am incercat dar rezistenta se incingea foarte tare, iar ledul s-a ars.
am incercat apoi cu una de 330 ohmi si functioneaza.
Am o intrebare cu privire la dioda zener, ea intrerupe curentul cand tensiunea scade sub 12 v?
|
|
Sus |
|
|
cris Membru
Data inscrierii: 13 Iun 2006 Mesaje: 312
Localitate: Pitesti
|
Trimis: 14 Noi 2007 14:35 Download mesaj |
Titlul subiectului: |
|
|
|
Pe schema se vede ca dioda zener trebuie conectata invers,altfel curentul e mare cum am spus.Dioda incepe sa se deschida pe la 10v plus caderea pe led aprox 1,4v si restul 1-2v pe rezistenta mica.(faci probe cu o sursa variabila si modifici dioda pana obti o stingere a ledului la 11,5v)
Cum ai legat tu e clar ca dioda zener e pe dos si cu rezistenta mare ledul nu se va stinge chiar la tensiune mica.
|
|
Sus |
|
|
cris Membru
Data inscrierii: 13 Iun 2006 Mesaje: 312
Localitate: Pitesti
|
Trimis: 14 Noi 2007 16:32 Download mesaj |
Titlul subiectului: |
|
|
|

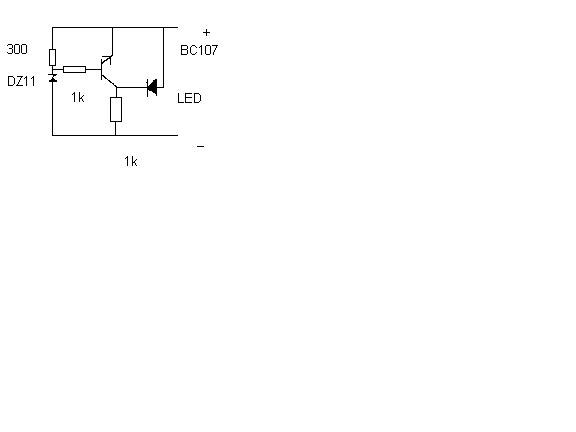

Uite aici o schema putin mai complexa dar care lucreaza cu precizie buna si ledul se aprinde cind bateria a scazut sub 11.5v
Descriere: |
|
Marime fisier: |
8.31 kb |
Vizualizat: |
de 11566 ori |
|
|
|
Sus |
|
|
cris Membru
Data inscrierii: 13 Iun 2006 Mesaje: 312
Localitate: Pitesti
|
Trimis: 14 Noi 2007 16:34 Download mesaj |
Titlul subiectului: |
|
|
|
Daca nu se vede bine salveaza fisierul.
|
|
Sus |
|
|
cris Membru
Data inscrierii: 13 Iun 2006 Mesaje: 312
Localitate: Pitesti
|
Trimis: 14 Noi 2007 16:37 Download mesaj |
Titlul subiectului: |
|
|
|
Vezi ca tranzistorul e BC 177 PNP si nu BC 107 NPN cum apare pe schema
|
|
