Subiectul anterior :: Subiectul urmator |
|
Autor |
Mesaj |
marius78 Membru exclus
Data inscrierii: 04 Mar 2009 Mesaje: 682
Motto: Un prost nu spune lucruri inteligente dar un om inteligent spune multe prostii. Localitate: Prahova
|
Trimis: 30 Mar 2009 19:47 Download mesaj |
Titlul subiectului: Constructie Masina de slefuit |
|
|
|
Cu ceva timp in urma am inceput sa construiesc o masina de slefuit.Sunt in etapa de stilizare,vopsit etc....Totusi ma confrunt cu o problema,la sistemul ''biela manivela'',oricum as monta axul care penduleaza cursa pe care o face este undeva departe de platan .Nu pot sa il centrez sa lucreze de la centru spre margine si invers .Poate imi spuneti unde gresesc.
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9503
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 30 Mar 2009 20:17 Download mesaj |
Titlul subiectului: |
|
|
|
Ajustezi pozižia din lungimea bielei, ai īncercat?
|
|
Sus |
|
|
marius78 Membru exclus
Data inscrierii: 04 Mar 2009 Mesaje: 682
Motto: Un prost nu spune lucruri inteligente dar un om inteligent spune multe prostii. Localitate: Prahova
|
Trimis: 30 Mar 2009 20:24 Download mesaj |
Titlul subiectului: |
|
|
|
Am incercat nu merge.Daca vrei sa vezi sistemul pe care l-am facut dai pe'' Large Grinding Machine '' pe google,pagina 2.
|
|
Sus |
|
|
Stanescu Octavian Moderator
Data inscrierii: 02 Apr 2006 Mesaje: 3549
Localitate: Timisoara
|
Trimis: 30 Mar 2009 20:52 Download mesaj |
Titlul subiectului: |
|
|
|
Daca pui o poza cu ce ai facut e mai bine.
ai doua variante : misti excentricul cu motor reductor cu tot sau reglezi din lungimea unui brat .
Dar e bine sa stapanesti mai intai manual miscarile cu platanul rotativ.,mai ales pentru parabolizare.
|
|
Sus |
|
|
marius78 Membru exclus
Data inscrierii: 04 Mar 2009 Mesaje: 682
Motto: Un prost nu spune lucruri inteligente dar un om inteligent spune multe prostii. Localitate: Prahova
|
Trimis: 30 Mar 2009 21:00 Download mesaj |
Titlul subiectului: |
|
|
|
Poza nu pot sa pun acum ,dar aruncati o privire la ''Large Grinding Machine '' pe google,pagina 2 si spuneti-mi de unde ajusteaza baieti pozitia.Acolo este o masina ptr oglinzi de 32 inch ,eu am imprumutat doar sistemul.
Cu respect.
|
|
Sus |
|
|
Stanescu Octavian Moderator
Data inscrierii: 02 Apr 2006 Mesaje: 3549
Localitate: Timisoara
|
Trimis: 30 Mar 2009 21:13 Download mesaj |
Titlul subiectului: |
|
|
|
acolo in poza nu se vede ca se poate regla , decat capatul ce va atinge scula ( cu gaura pt un ax cu cap sferic) .
dar e simplu, bratul legat de excentric se strange unde vrei daca faci o piesa cu gaura si surub de blocare.
|
|
Sus |
|
|
marius78 Membru exclus
Data inscrierii: 04 Mar 2009 Mesaje: 682
Motto: Un prost nu spune lucruri inteligente dar un om inteligent spune multe prostii. Localitate: Prahova
|
Trimis: 30 Mar 2009 21:19 Download mesaj |
Titlul subiectului: |
|
|
|
Tocmai asta am facut ,exact ca in poza si biela nu se regleaza .Dupa ce am montat ,cursa este scurta cat ar trebui sa fie din centru pana in margine si invers,dar ca nu o face deasupra platanului, o face undeva mai departe.
|
|
Sus |
|
|
Doru Dragan Membru
Data inscrierii: 02 Mar 2006 Mesaje: 4414
Motto: PER ASPERA AD ASTRA Localitate: Timisoara
|
Trimis: 31 Mar 2009 08:04 Download mesaj |
Titlul subiectului: |
|
|
|
A picture is a thousand words
|
|
Sus |
|
|
marius78 Membru exclus
Data inscrierii: 04 Mar 2009 Mesaje: 682
Motto: Un prost nu spune lucruri inteligente dar un om inteligent spune multe prostii. Localitate: Prahova
|
Trimis: 01 Apr 2009 09:16 Download mesaj |
Titlul subiectului: |
|
|
|
Daca nu dupa poze si schite ''Atunci dupa ce ne luam'' /?.Stiu ca o imagine poate spune multe dar....... ?.Ca doar nu o sa dau o fuga la TM sa vad masina de slefuit a domnului Stanescu.
Multumesc ptr raspunsuri,sunt convins ca o sa mearga si la altii ,nu numai la voi.
|
|
Sus |
|
|
marius78 Membru exclus
Data inscrierii: 04 Mar 2009 Mesaje: 682
Motto: Un prost nu spune lucruri inteligente dar un om inteligent spune multe prostii. Localitate: Prahova
|
Trimis: 01 Apr 2009 10:03 Download mesaj |
Titlul subiectului: |
|
|
|
Puneam si ceva poze dar nu imi merge camera la tel si alta camera nu am.Masina mai este prevazuta cu 2 ''Convertoare de Frecventa'',eu unul am ramas surprins de ce poate face modificarea turatiiei ,intrati pe ''You Tube''...''Zeiss grinding and polishing mirror machine''.La noi sunt foarte scumpe convertoarele cam 950 Ron bucata si deaceeia masina am facut-o sa incape pana la 32 inch,nu ca as face oglinzi de 80 de cm .Dar daca tot investesc ceva bani ,nu strica .
Turatiile se modifica de la 0 pana la 3000 cat au motoarele ,cel mai bine merge pe la 38 de rotatii pe minut.
|
|
Sus |
|
|
marius78 Membru exclus
Data inscrierii: 04 Mar 2009 Mesaje: 682
Motto: Un prost nu spune lucruri inteligente dar un om inteligent spune multe prostii. Localitate: Prahova
|
Trimis: 02 Apr 2009 14:40 Download mesaj |
Titlul subiectului: |
|
|
|
Poate ma ajuta cineva ! .Daca blanck-ul are curbura pregenerata si se incepe lucrul pe masina de slefuit cu scula subdiametrala convexa.Cursele cum ar trebuie sa fie ?...De la centru spre margine ?.Sau de la margine spre margine pe toata suprafata ?.
Tin sa precizez ca sunt la nivelul de a experimenta pe masina de slefuit .Vreau sa vad ce iese.
Va multumesc.
|
|
Sus |
|
|
Stanescu Octavian Moderator
Data inscrierii: 02 Apr 2006 Mesaje: 3549
Localitate: Timisoara
|
Trimis: 03 Apr 2009 08:17 Download mesaj |
Titlul subiectului: |
|
|
|
Problema e ca tu sari direct la masina fara sa fi slefuit manual, nu e bine.
masina nu poate finaliza oglinda trebuie sa faci si manual.
daca ai blank si scula pregenerata cu scula subdiametrala numai deasupra cursele se fac descentrat un timp apoi C/C,iar descentrat cu amplitudine 1/3 din diametrul sculei. cu 6-15 ture/min la platanul pe care sta oglinda. sunt multe de invatat, miscarile la manual clasic fara motorizare difera de cele cand ai platan rotitor unde trebuie sa ti cont de viteza periferica unde actiunea e mai pronuntata decat in centru . apoi factorul de acoperire .Trecerile de la abrazivi, trebuie sa inveti sa privesti rugozitatea sticlei prin lupa -micoscop 10-20x cu iluminare foarte intensa variabila.la polizare apasarea care la turatie simti ca nu mai adera si se apasa cu vreo 5-10kg. E necesar sa ai sferometru, apoi testele optice ,Foucault , Ronchi sa inveti sa interpretezi umbrele , formele liniilor Ronchi.
|
|
Sus |
|
|
marius78 Membru exclus
Data inscrierii: 04 Mar 2009 Mesaje: 682
Motto: Un prost nu spune lucruri inteligente dar un om inteligent spune multe prostii. Localitate: Prahova
|
Trimis: 03 Apr 2009 09:14 Download mesaj |
Titlul subiectului: |
|
|
|
Va multumesc domnule Stanescu .O sa invat in paralel si miscarile manuale .Stiu ca sunt multe de invatat .Pun sticla ieftina deocamdata pe masina .Dar am observat ,ca marginile oglinzi se sparg ,nu mult dar ......cred ca masina adera mai mult pe margine.
|
|
Sus |
|
|
marius78 Membru exclus
Data inscrierii: 04 Mar 2009 Mesaje: 682
Motto: Un prost nu spune lucruri inteligente dar un om inteligent spune multe prostii. Localitate: Prahova
|
Trimis: 19 Mai 2009 17:13 Download mesaj |
Titlul subiectului: |
|
|
|

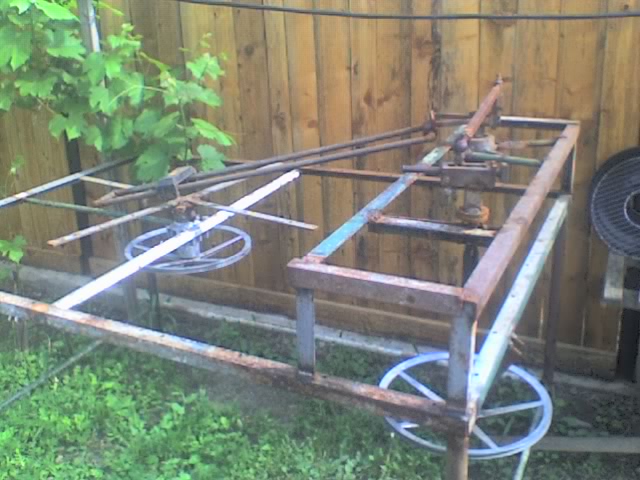

Am inceput din nou sa lucrez la masina de slefuit (sa o refac) trebuie sa imi vina piesele necesare in imagini vedeti ce am reusit sa fac eu acasa fara strung si freza ,dar dupa cum spuneam cursa pe care o facea masina nu era tocmai buna in plus avea si jocuri.Dupa ce am sa montez piesele noi revin cu imagini.
Descriere: |
|
Marime fisier: |
88.49 kb |
Vizualizat: |
de 5860 ori |
|
_________________ Refractor Meade 60/700
Refractor ''home made'' 80/900
Binoclu Militar 10x50 |
|
Sus |
|
|
marius78 Membru exclus
Data inscrierii: 04 Mar 2009 Mesaje: 682
Motto: Un prost nu spune lucruri inteligente dar un om inteligent spune multe prostii. Localitate: Prahova
|
Trimis: 19 Mai 2009 17:15 Download mesaj |
Titlul subiectului: |
|
|
|
Asa
Descriere: |
|
Marime fisier: |
91.72 kb |
Vizualizat: |
de 5855 ori |
|
_________________ Refractor Meade 60/700
Refractor ''home made'' 80/900
Binoclu Militar 10x50 |
|
Sus |
|
|
|
