Atenție, portul paralel poate fi ars foarte ușor și este integrat în placa de bază. Recomandarea mea este să construiești o interfață cu optocuploare, ăsta este primul pas, pentru a proteja portul paralel. Găsești pe net o mulțime de scheme, eu le-am dat de urmă pe site-ul www.cnc.com unde e vorba de mașini cu comandă numerică (controlate din PC). Am găsit câteva scheme care sunt relativ ușor de construit, nefiind nevoie de PIC și programarea aferentă. Eu îți recomand pentru început să scoți un motoraș cu placa de comandă de la un floppy și să încerci să te joci cu el. Dacă găsești unul vechi e mai bine (de 5,25"), că are motoare mai puternice. Are pini pentru step, direction, enable, etc. Poți pune un motor mai mare dacă intercalezi un ULN2003/ULN2803 (darlington-driver) Dar numai cu interfață la LPT! Succes!
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10701
Localitate: Bucuresti
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10701
Localitate: Bucuresti
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 13 Apr 2009 02:51 Download mesaj |
Titlul subiectului: |
|
|
|
Între timp am primit și eu un link cu un site de unde se pot cumpăra componente, motoare și controlere:
www.dioda.ro
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10701
Localitate: Bucuresti
|
Trimis: 13 Apr 2009 11:27 Download mesaj |
Titlul subiectului: |
|
|
|
Erwin a scris: | Între timp am primit și eu un link cu un site de unde se pot cumpăra componente, motoare și controlere:
www.dioda.ro |
Nu vad nimic de vanzare...doar scheme...
Ceva discutii legate de CNC (si multe altele) aici: www.elforum.ro
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 13 Apr 2009 11:55 Download mesaj |
Titlul subiectului: |
|
|
|
da, sunt mai greu de găsit link-urile, site-ul nu este prea bine pus la punct, dar am găsit și componente sau kit-uri cu motoare și drivere de vânzare aici: http://magazin.dioda.ro
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10701
Localitate: Bucuresti
|
Trimis: 13 Apr 2009 12:29 Download mesaj |
Titlul subiectului: |
|
|
|
Interesanta si eleganta schema asta: http://magazin.dioda.ro/drivere/55-bipolar-microstep-3-axis.html . Misto ca are mai multe nivele de microstepping (4) fata de schema pe care am luat-o eu (2) si ca merge cu motoare in gama 5-30V. Eu am deja doua la montura, de 6V, dar controllerul pe care il am cica nu merge decat de pe la 7V, recomandat pe la 12V minim.
Acu problema este cand ai motoare diferite (de voltaje, amperiaje diferite) cu am eu: 2 de 6V pt montura, unul de 12V de la o imprimanta pt. focus.... o merge o placa cu 3 controllere sau 3 separate, fiecare pt. un motor?
Elegant ar fi placa de mai sus si 3 motoare identice..insa e cam overkill 1.9 Nm pt focus.
Nu-mi dau seama la cati V se alimenteaza circuitul. Daca merge la 12V sau mai putin, e OK.
Cred ca o sa merg in continuare pe inca 2 controlere identice cu ce am deja, fiecare motor cu driverul lui, e si mai ieftin, am deja alimentarea, si eventual pe viitor...cine stie..upgrade la o placa simpatica cu 3 drivere.
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 13 Apr 2009 14:20 Download mesaj |
Titlul subiectului: |
|
|
|
nu sunt 100% sigur, dar dacă controlerul este bazat pe circuitul A3977 atunci merge cu orice motoare poți recupera de la imprimantele cu ace (chiar dacă sunt unipolare se pot lega în schemă bipolară), eu am 2 astfel de controlere pentru câte un motor și m-am jucat cu ele pentru că vreau să construiesc un mic CNC pentru gravat, au posibilitatea de a regla atât curentul prin motor cât și o gamă largă de tensiune acceptată pentru alimentarea motoarelor. Micropașii se pot selecta 1/1, 1/2 1/4 și 1/8. Cred că controlerul de la Dioda face toți banii, ale mele provin din USA și au costat 36$+taxe poștale și vamale, pentru 1 motor. http://www.probotix.com/stepper_motor_drivers/SideStep/
Motoarele de imprimantă (modele A3, vechi) au tensiuni mici de alimentare, până la 5 V, dar important este curentul, care se poate regla din controler.
Circuitul de alimentare furnizează cipurilor 5 V și între 5-30V pentru motoare. Pe placă există deja stabilizatorul de 5V. Așa că poți alimenta și placa și motoarele de la 12V (priza auto).
Pentru focus poți folosi un motor mic de la floppy de 5,25", are și un ax melcat pe el.
Ultima modificare efectuata de catre Erwin la 13 Apr 2009 14:29, modificat de 1 data in total |
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10701
Localitate: Bucuresti
|
Trimis: 13 Apr 2009 14:28 Download mesaj |
Titlul subiectului: |
|
|
|
Da, daca ai controller separat pt. fiecare motor, poti regla la fiecare tensiunea/curentul? Dar, de exemplu pt. cel de la dioda, se poate regla tensiunea pt. fiecare? Am vazut ca are niste potentiometre pe fiecare bloc in parte..dar alimentarea probabil se face pentru toate cele 3 motoare la 12V de exemplu. Ori daca eu am un motor de 12V si 2 de 6V? Curentul il reglez din potentiometrul fiecaruia...dar tensiunea? Nu-mi dau seama din poza dar nu cred ca am borne de tensiune pt. fiecare motor, probabil fiind una singura pt. toate trei.
Oricum la cat costa nu-i bai, pot incerca si o schema cu respectivul, eventual dau cuiva restul..sa se joace cu ele...dar asta intr-un episod viitor.
Am scos de la floppy unul de 5V..are 4 fire de alimentare.
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 13 Apr 2009 14:34 Download mesaj |
Titlul subiectului: |
|
|
|
păi asta ziceam, că la motoarele pas cu pas nu este așa importantă tensiunea de alimentare, eu am alimentat motoarele de 3,9V la 12V fără probleme, cu condiția să nu se depășească curentul admis prin bobine (1,35A în cazul meu și l-am reglat la 1A). Da, se reglează pentru fiecare în parte, pentru că la un CNC poți avea motoare de puteri diferite pe cele 3 axe, mai mari pe axa X și Y și unul mic pe Z.

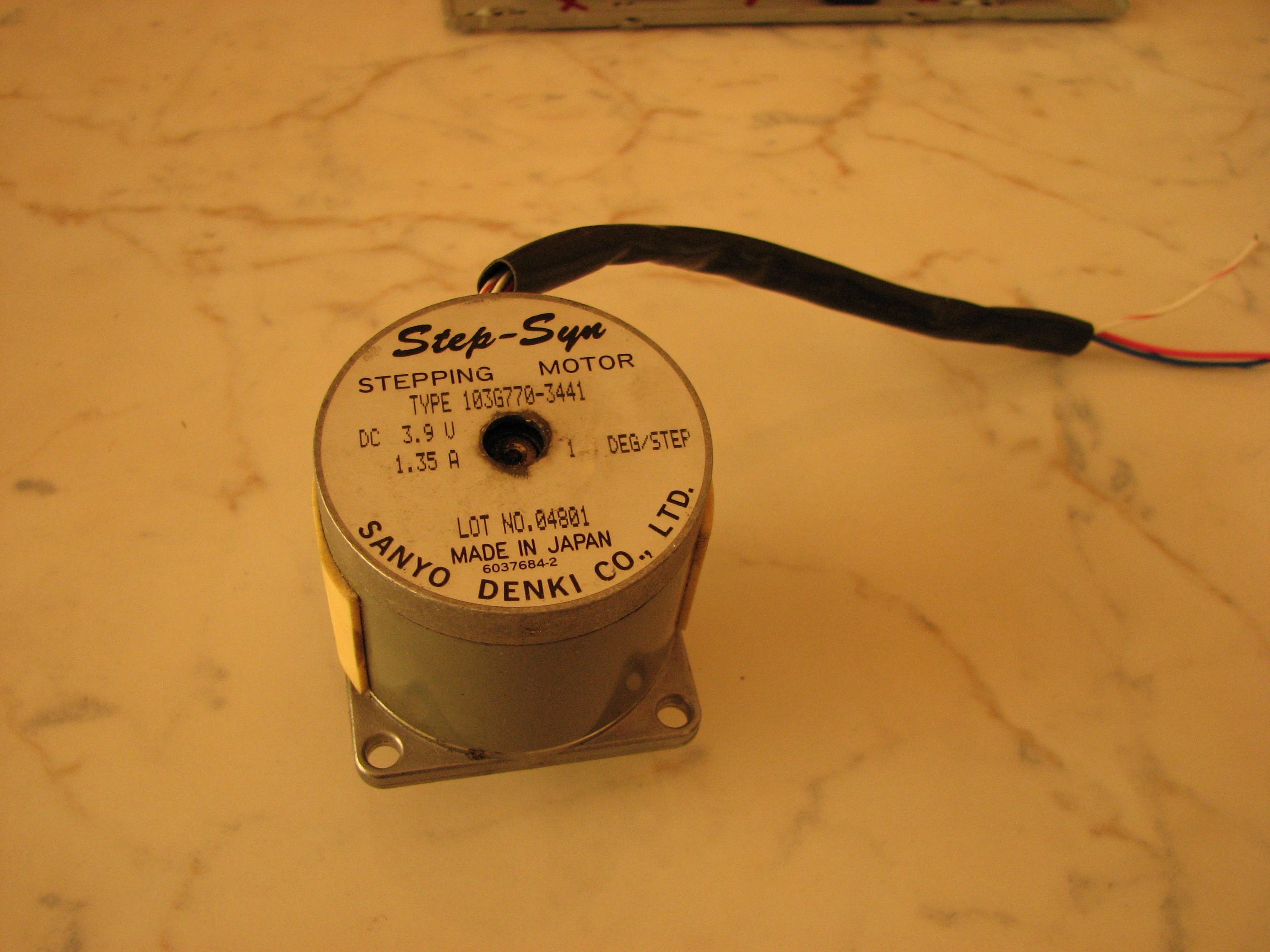

Descriere: |
motor de imprimantă A3 recuperat |
|
Marime fisier: |
467.02 kb |
Vizualizat: |
de 7810 ori |
|
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10701
Localitate: Bucuresti
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 13 Apr 2009 14:39 Download mesaj |
Titlul subiectului: |
|
|
|
la floppy de 3,5" mai vechi sunt ceva mai mari și mai puternice decât ce se vede în poze.
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10701
Localitate: Bucuresti
|
Trimis: 13 Apr 2009 14:45 Download mesaj |
Titlul subiectului: |
|
|
|
Erwin a scris: | ... vreau să construiesc un mic CNC pentru gravat... |
Softul il faci tu? Daca da, ceva recomandari?
De exemplu cand am luat controlleru, softul respectiv de control avea ceva interesant: nu accelera brusc ca se bloca motorul...datorita inertiei...ci accelera treptat pana la viteza setata, definea panta/curba de crestere a vitezei. Interesant, nu m-am gandit la asta initial si probabil ca daca nu vedeam nu-mi dadeam seama de problema.
Azi urmeaza sa fac un mic programel de testat angrenajul: control viteza, control sens, on/off, control acceleratie...si cam atat. Daca totul iese bine pun un filmulet cu ceva "actiune"... fum, scantei...
Deocamdata am pus cateva poze: http://valistoica.blogspot.com/2009/04/minitehnicus.html#day3
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9507
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 13 Apr 2009 15:05 Download mesaj |
Titlul subiectului: |
|
|
|
nu, softul pe care îl voi folosi este EMC2 (pe linux), este gratuit și deja m-am jucat un pic cu el, are multe variabile pe care le poți seta în funcție de mașină (are HAL = hardware abstraction layer, exact ca la mașinile unelte profesionale), mai există un soft pe Windows MACH3, dar nu e free.
Pentru aplicația ta de automatizare a telescopului cred că găsești ceva pe pagina lui Mel Bartels: http://www.bbastrodesigns.com/BBAstroDesigns.html#DOWNLOAD
|
|
Sus |
|
|
|
|
|
