[dmtr69]

Salut!
Am promis ca voi posta proiectul meu de video-finder- sper ca va fi de folos.
De ce mi-am batut capul cu el? Din urmatoarele considerente:
1-In EQMOD sunt necesare adaugarea punctelor de aliniere. Primul punct(stea) la care softul (CDC) trimite prin goto poate fi destul de departe de pozitia reala a stelei. Aceasta nu se vede in ocular, iar uneori nici in finderul cu FOV mic(mai ales daca am miscat manual telescopul in montura).
2- "Observatorul" meu este pe balcon, iar cand folosesc telescopul(in special in cazul newtonului), de multe ori imi este foarte greu sa pot privi in finder (fie el drept sau la 90°). La newton este dificil de privit chiar si in ocularul sau. De aceea uneori folosesc o a doua camera CCTV(sau un webcam) in locul ocularului cu reticul(pentru precizia alinierii).
3-Sezonul rece si-a facut simtita prezenta, deci as vrea sa stau cat mai putin afara cu laptopul pe langa telescop. Conexiunea USB permite o distanta de max. 5m(am hub-ul langa montura), iar cea video analog chiar mai mare. Deci putem controla telescopul din interior.

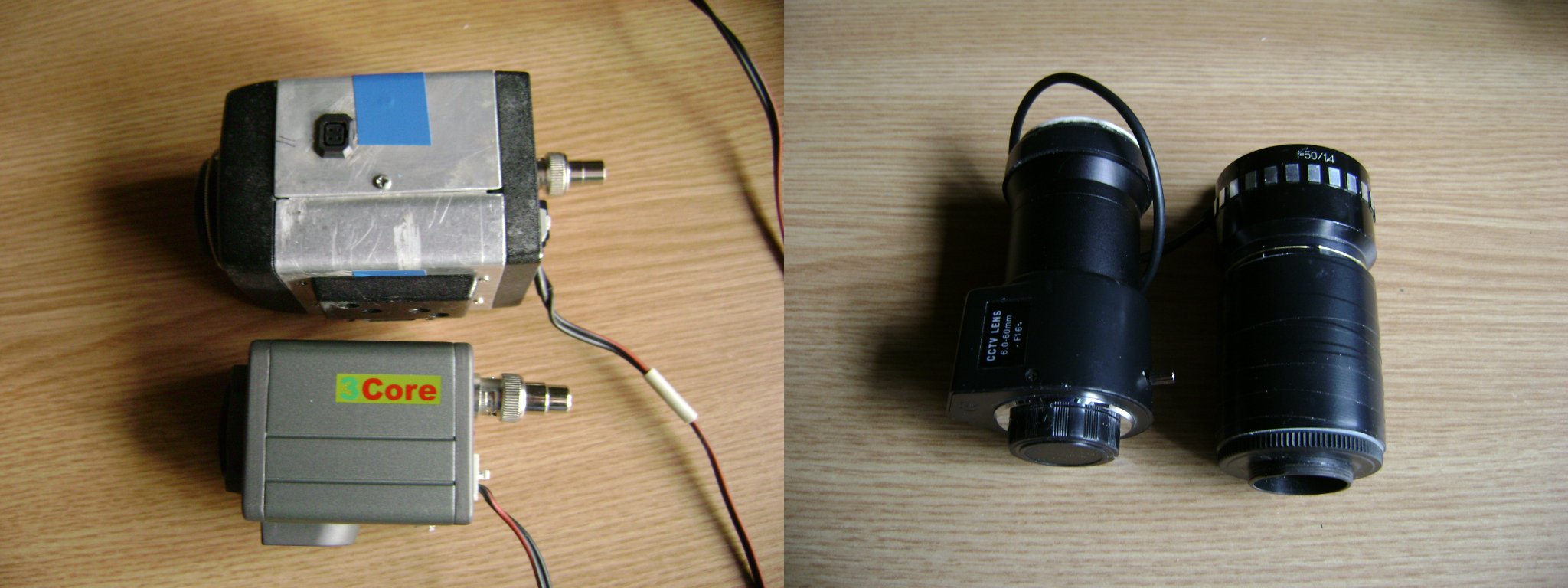

Camerele CCTV folosite pentru test:

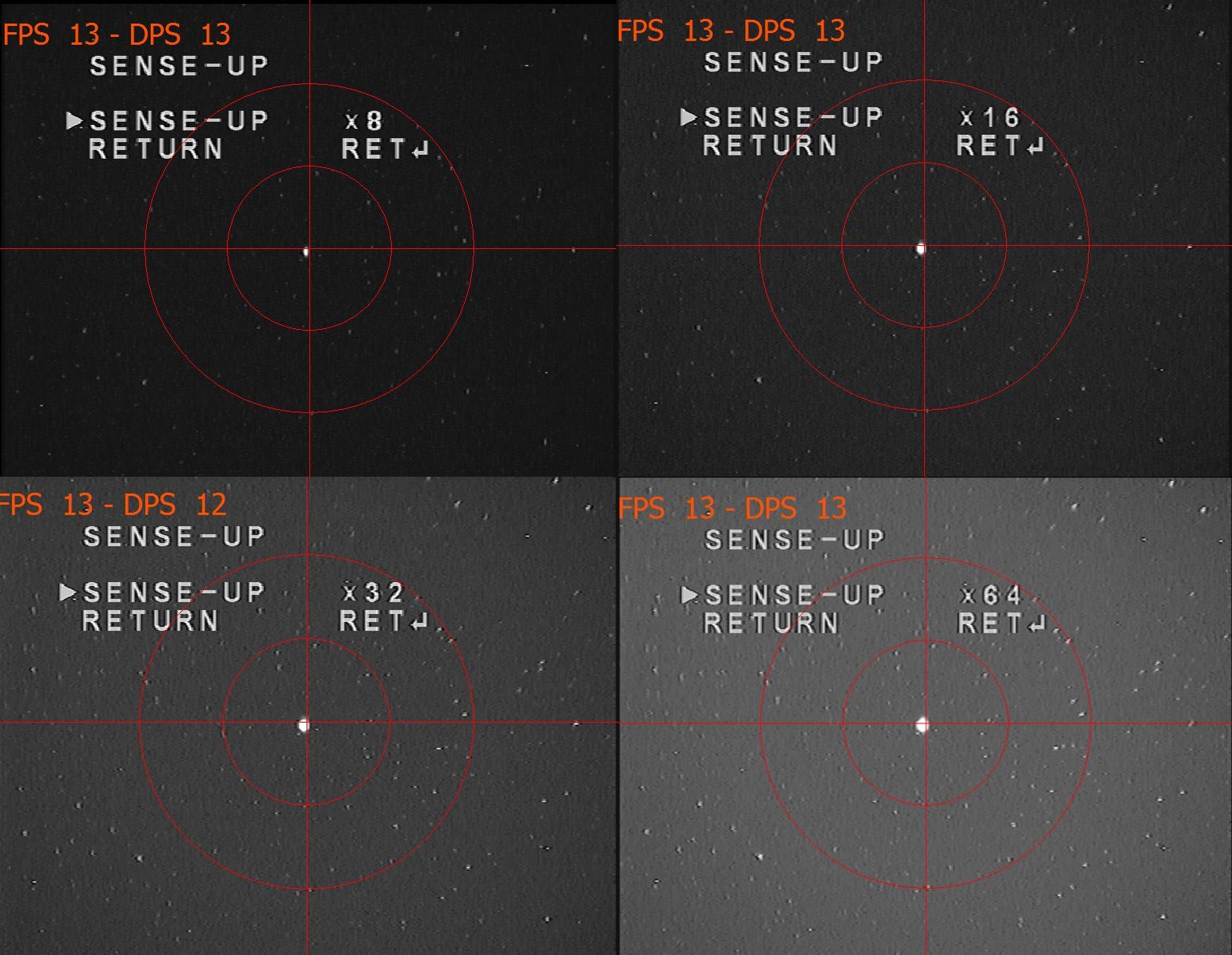

-Vision VC56H-12(sens-up pana la x256), senzor 1/3" Sony Super HAD CCD II, 600 TVL. Pentru aceasta aplicatie un sens-up de x4-x8(AGC low) este de ajuns.

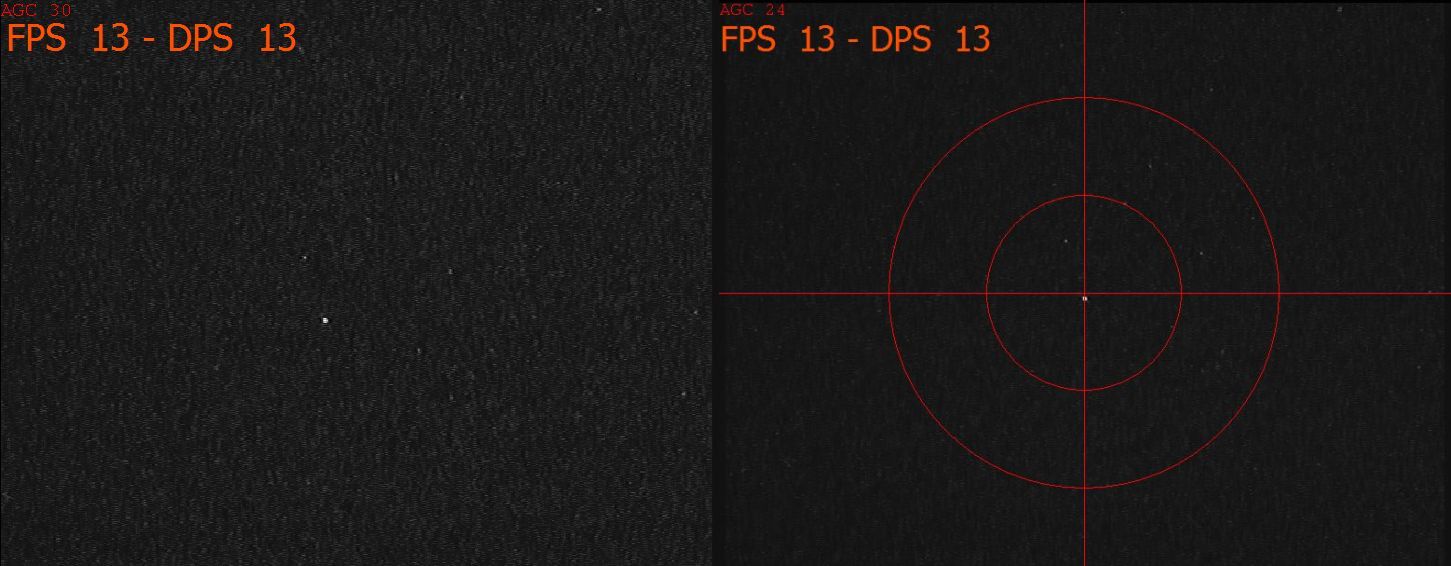

-NBCS -fara sens-up, meniu OSD, reglaj AGC(peste 30 imaginea este prea zgomotoasa), 1/3" Sony ExView CCD II, 700TVL. Este cea mai sensibila din 6 modele de CCTV-uri fara sens-up testate. Cu AGC 24-30 se pot vedea usor stele de magnitudine 7. Ceea ce este de ajuns daca alinierea se face pe stele ce alcatuiesc constelatii.
*Camera este suficient de sensibila daca se pot vedea pe monitor mai multa stele decat cu ochiul liber(conteaza mult si "viteza" obectivului).

Lentile folosite:
-variofocala 6-60mm; f/1.6. Reglajul focalizarii se face destul de usor, insa nu focalizeaza in toata gama(depinde de distanta fata de senzor). Folosita in gama 50-60mm.
-lentila facuta din obiectiv Supercin 50mm f/1.4(deci D=35,7mm). Cu ea se vad mai multe stele, campul este mai plat, dar focalizarea optima este mai dificila(se face prin alunecare/frecare intr-un tub de medicamente adaptat la capat cu un inel C-mount). Daca voi gasi un strung i-as face un corp potrivit. FOV-ul cu aceasta lentila si senzorul de 1/3" este de apox. 5,5 °x4,3°.
*In cazul folosirii unui finder (cu D=50mm si FL=180mm) FOV= 93,3'x69,5'. Prea mic pentru acest scop. Ar merge daca se foloseste un reducator de focala, dar trebuie scurtat si tubul finderului.
*Distanta focala ar fi bine sa fie in gama 50-90mm. Cu cat este mai rapida cu atat mai bine.

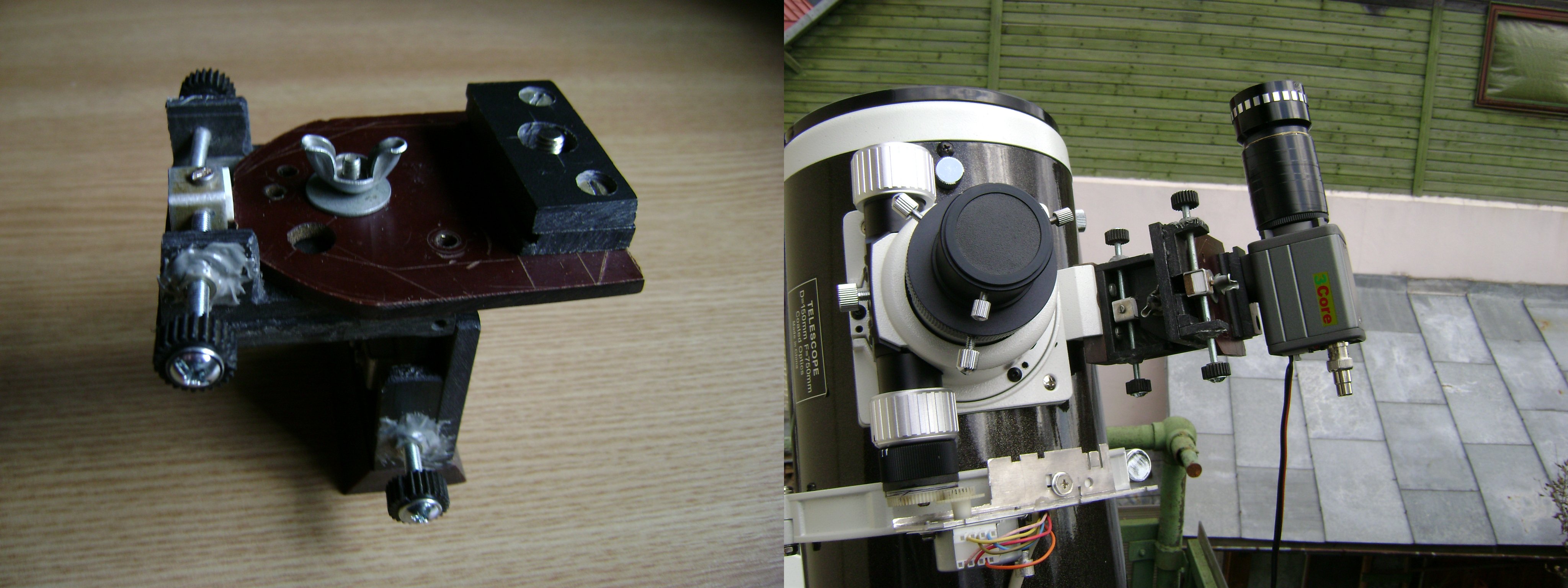

Pentru pozitionare(aliniere cu telescopul principal) am folosit o montura tangentiala(home-made) confectionata din plastic si pertinax. Regajul se face Alt/Az, deci in sensul liniilor reticulului.

Pentru vizualizare:
-USB grabber(Easy Cap) la hub=> laptop cu soft ce recunoaste grabberul cu optiune- reticul(Wxastrocapture, Metaguide). Poate fi folosit atat pentru video-finder cat si pentru camera din ocular pentru precizia alinierii. Evident in cazul folosirii unui webcam(SPC900, etc) in ocular, nu este nevoie de video-grabber.
-monitor auto de 7" (cu o folie cu reticul pe ecran). Folosit in special pentru video-finder.

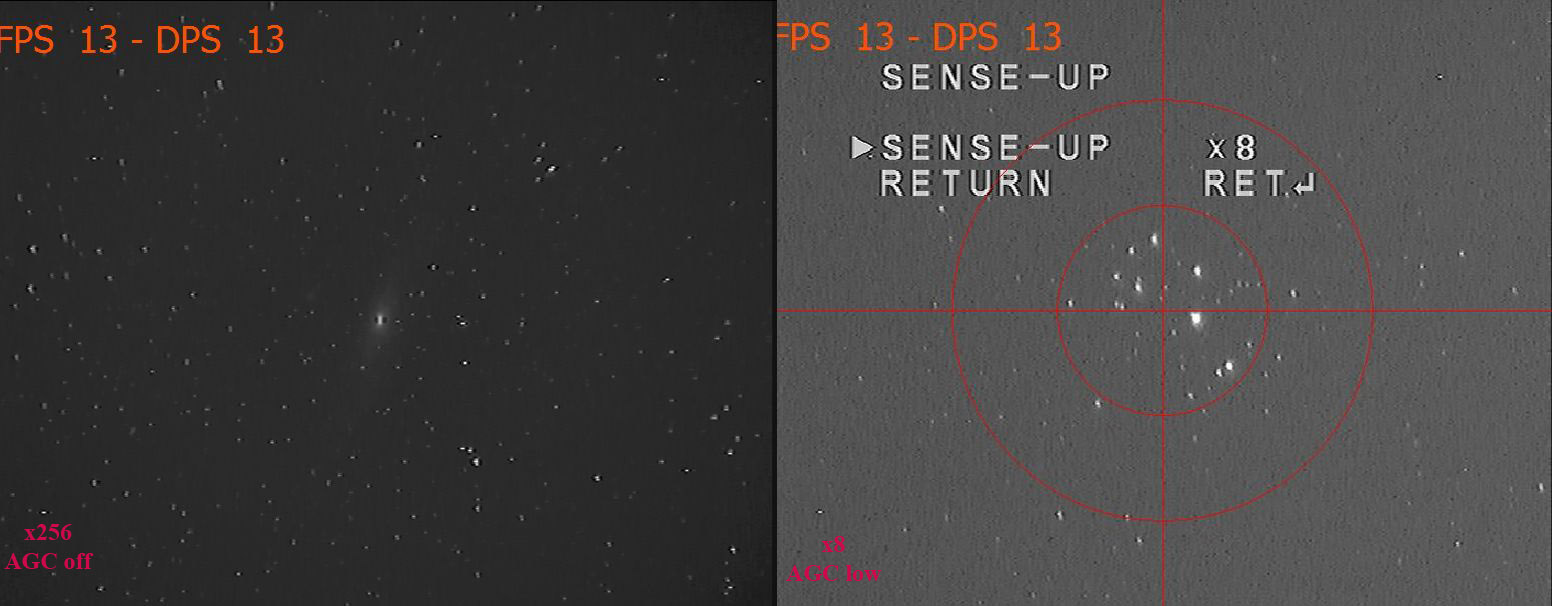

*Capturile-ecran le-am facut pe 11 octombrie in conditii nu tocmai bune- Luna in primul patrar si ceata. M45 de abia se vedea, iar muntii nu-i vedeam deloc.
*Stelele se vad mult mai bine privind fluxul video decat in capturi(zgomotul aleator se transforma in patern fix).

[emilf]

Marius, scuze pentru off topic dar ce focuser ai acolo, un link ceva, te rog !

[2SKY]

Si eu sint interesat merge cu orice camera sensibila ( CCD ) USB , un obiectiv si softul .Cum ii spune ce soft este ?. Si nu am inteles suportul este doar pentru reglaj orientare s-au si focalizare . Mersi. Acum am vazut este reglaj pe cele doua axe ?

[dmtr69]

Salut!
Suportul( montura tangentiala) realizeaza numai alinierea/orientarea camerei, reglajul pe Alt/Az. Ceva asemanator: http://www.skywatcher.ro/Baader/witty1.htm sau http://www.skywatcher.ro/Baader/montura_stronghold.htm
Focalizarea se face manual, din reglajul lentilei, preferabil inainte de montarea sistemului pe telescop.
-softul folosit pentru vizualizare este Wxastrocapture(captura ecran cu MWsnap). Digitalizarea semnalului analog cu EasyCap.
Nu stiu daca merge un webcam SPC900 in locul camerei CCTV. Trebuie facuta adaptarea la montura C-mount a lentilei(promit ca o sa incerc). Insa cred ca este mai putin sensibila-deci va trebui modificata pentru long exposure-Lx mode SC-1, daca se doreste vizualizarea stelelor cu magnitudine mai mare. In plus senzorul este 1/4" deci FOV-ul mai redus.

@emilf
Cred ca poza te-a indus in eroare(scuze). Nu este focalizator ci doar suportul camerei.

[Manu72]

Cred ca emilf se refera la poza4 in care se vede un motoras atasat la focuser.

[emilf]

Ma refeream la focuserul telescopului si anume la acea reductie, este montata de tine, se cumpara separat ca accesoriu ?

[dmtr69]

Este home-made Focuserul este un dual speed(PDS), iar pe rotita multiplicatorului am lipit o roata dintata. Pe aceasta se cupleaza pinionul motorasului (prin rotirea suportului acestuia). Motorasul este pas cu pas, de 2040 stp/rev(are reductor intern). Multiplicarea totala este de 2040x5x10=102000 stp/rev(a rotitei focuserului fara multiplicator).
Controlul directiei motorului (si a miscarii in acelasi timp) il fac din doua push-butoane. Montajul este facut de mine cu MMC-uri. Cu un comutator cu doua pozitii schimb viteza, prin schimbarea frecventei semnalului de tact. Nu ma pricep la programare, dar cred ca ar fi simplu de comandat printr-un soft, prin intermediul unui adaptor USB/serial cu RTS si DTR. Deocamdata vreau sa comand controlerul prin doua optocuploare, pentru marirea distantei.

[Procyon]

OFF : Nu ar merge pentru focuser un Arduino + driver si iese un SGL Focuser cum are Vlad ?
ON: Misto videofinder si chiar foarte folositor. Probabil merge si la ghidaj nu ?

[dmtr69]

-sigur se pot face controlere cu Arduino, PIC-uri sau procesoare specializate cu diferite bus-uri de control. La limbaje de programare sunt "off". Mi-am propus de mult timp sa studiez problema dar nu am avut timp. Poate daca sap mai adanc pe net as gasi si un soft sa controleze montajul meu.
-inainte de a avea ALccd5, am folosit la ghidaj CCTV-ul Vision+finder 50mm/180mm+Metaguide. S-a descurcat bine ghidand o luneta ED80 la FL=448mm. Nu stiu pana la ce focala ar putea ghida( raportul dintre rezolutia telescopului si guider nu trebuie sa depaseasca o anumita valoare).
