Salutare!

Ultima oara cand am fost la tara, a fost prima oara cand am lasat telescopul sa mearga peste noapte pana la 5 dimineata. Nu m-am trezit sa ma duc sa il sting si au mers degeaba toate accesoriile. Asa ca m-am gandit... cum un Pegasus PowerBox este destul de scump pentru cat de rar l-as folosi, hai sa fac unul DIY.

Cerinte:
5 x iesiri de 12V comutabile
1 x iesire pass-thru pentru mini-PC
2 sau 3 x RCA controlape PWM pentru dew heaters.


Initial ma gandisem la un power box facut cu Arduino legat la ASCOM dar nu am reusit sa includ control PWM pentru dew heaters in program si mi-am dat seama ca, oricum, nu o sa am prea curand nevoie sa controlez fiecare iesire in parte separat. Asa ca am simplificat toata treaba si am ajuns la o solutie foarte simpla, dar care va functiona perfect pentru nevoile mele:

3 MOSFETI (eu am ales LR2905Z pentru ca asta am gasit cel mai repede pe net) in paralel (sa aiba pe unde trece curentul), controlati de cei 5V care ies prin USB de la orice laptop/PC. Principiul de functionare este unul simplu:
In momentul in care PC-ul porneste, porturile USB incep sa trimita 5V si Power Box-ul porneste. Cand NINA termina secventa, folosesc plug-in-ul de PC Shutdown si imi va inchide mini-pc-ul si, odata cu el, cei 5V de pe USB, moment in care si MOSFETII se vor inchide pentru ca nu mai au curent.

Incalzitoarele de roua vor fi controlate prin 2 controlleri PWM separati cu potentiometru si vor fi legate la cele 5 iesiri de 12V, deci si ele vor fi comutate (am sa ma gandesc daca fac asta sau le trec pe "always on". Daca aveti sugestii pro/contra, le astept cu mare placere).
De asemenea, in circuit am inclus si un divizor de voltaj care sa imi dea o tensiune pe care o pot folosi pe post de control al MOSFETilor, in cazul in care vreau ca power box-ul sa fie "Always on", si nu controlat de PC.

Astept sa imi ajunga si mufele RCA si MOSFETii si voi construi varianta finala. Am probat varianta cu un singur MOSFET (ca doar unul aveam prin cutii) si functioneaza absolut perfect.

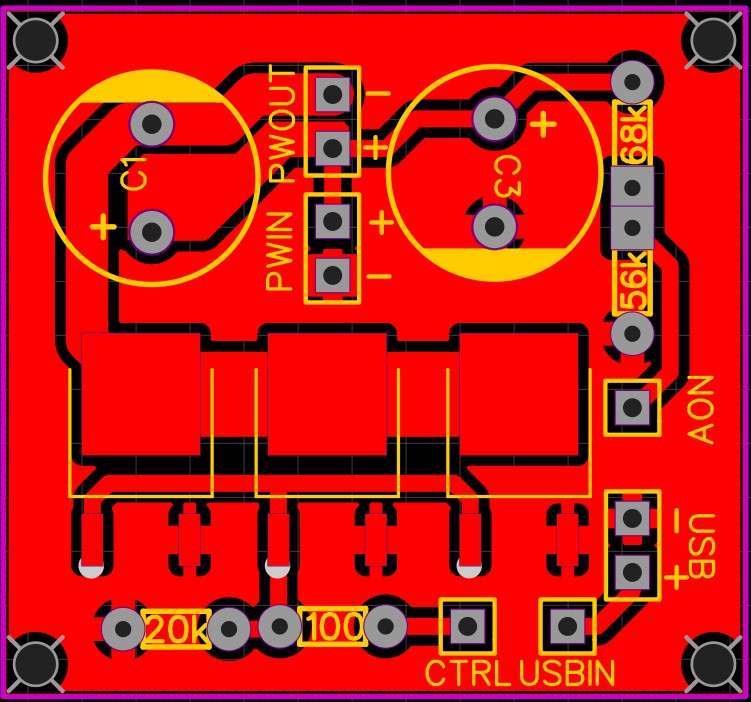

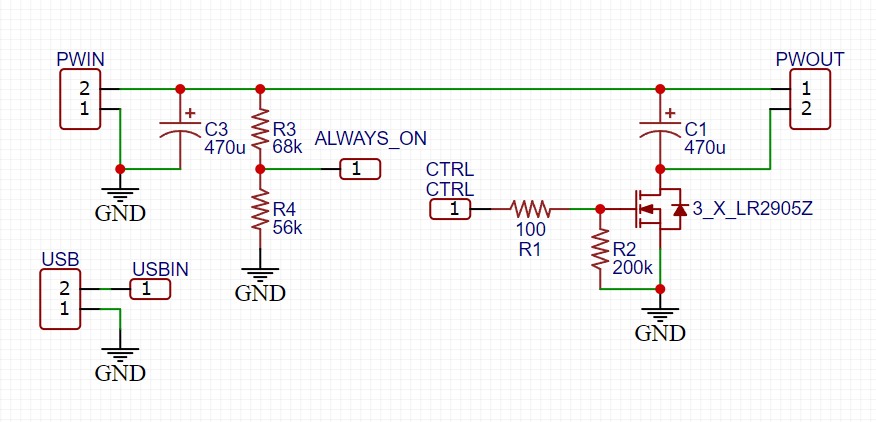

Am atasat circuitul mai jos si, de asemenea, si PDF-ul cu cablajul, daca doriti si voi sa il faceti.
