Laurentiu Membru
Data inscrierii: 30 Apr 2005 Mesaje: 2536
Motto: Apparently, besides the anti-matter and dark matter the scientists have recently discovered also the "doesn't-matter"; however this new discovery has no influence on the known universe, whatsoever Localitate: Timisoara
|
Trimis: 18 Feb 2009 23:40 Download mesaj |
Titlul subiectului: Focuser motorizat |
|
|
|

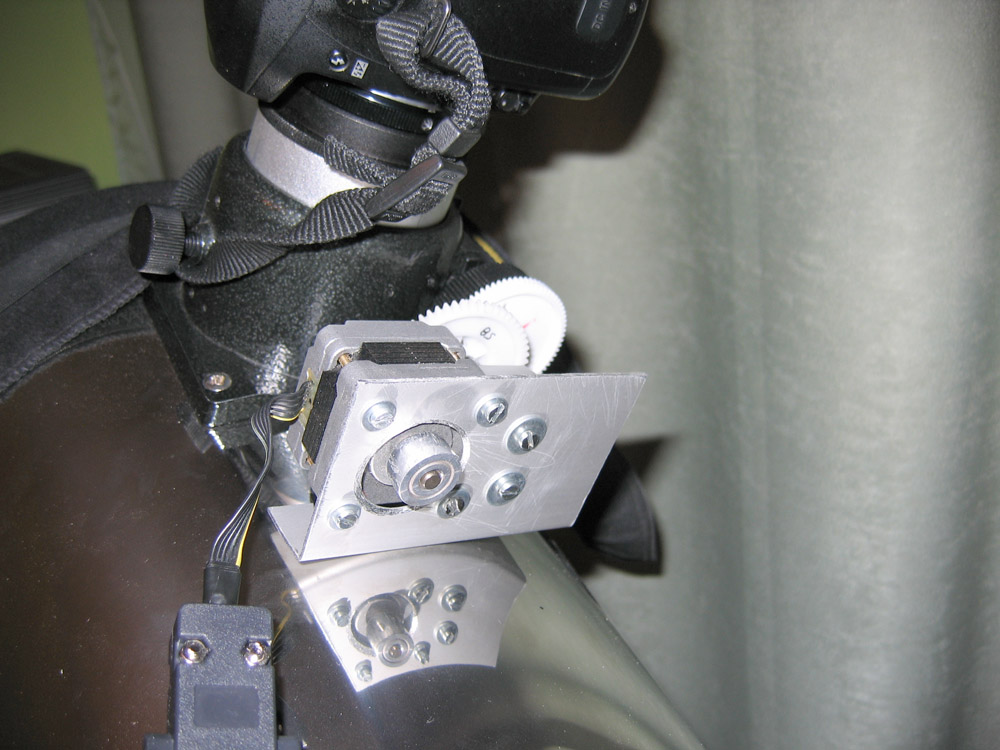

Pentru ca e vreme urata, m-am gandit sa nu pierd, totusi, timpul asa ca am finalizat un proiect care statea pe lista de asteptare: motorizarea pentru focuser (foto atasate).
Am folosit un motor pas cu pas, unipolar, alimentat la 12V.

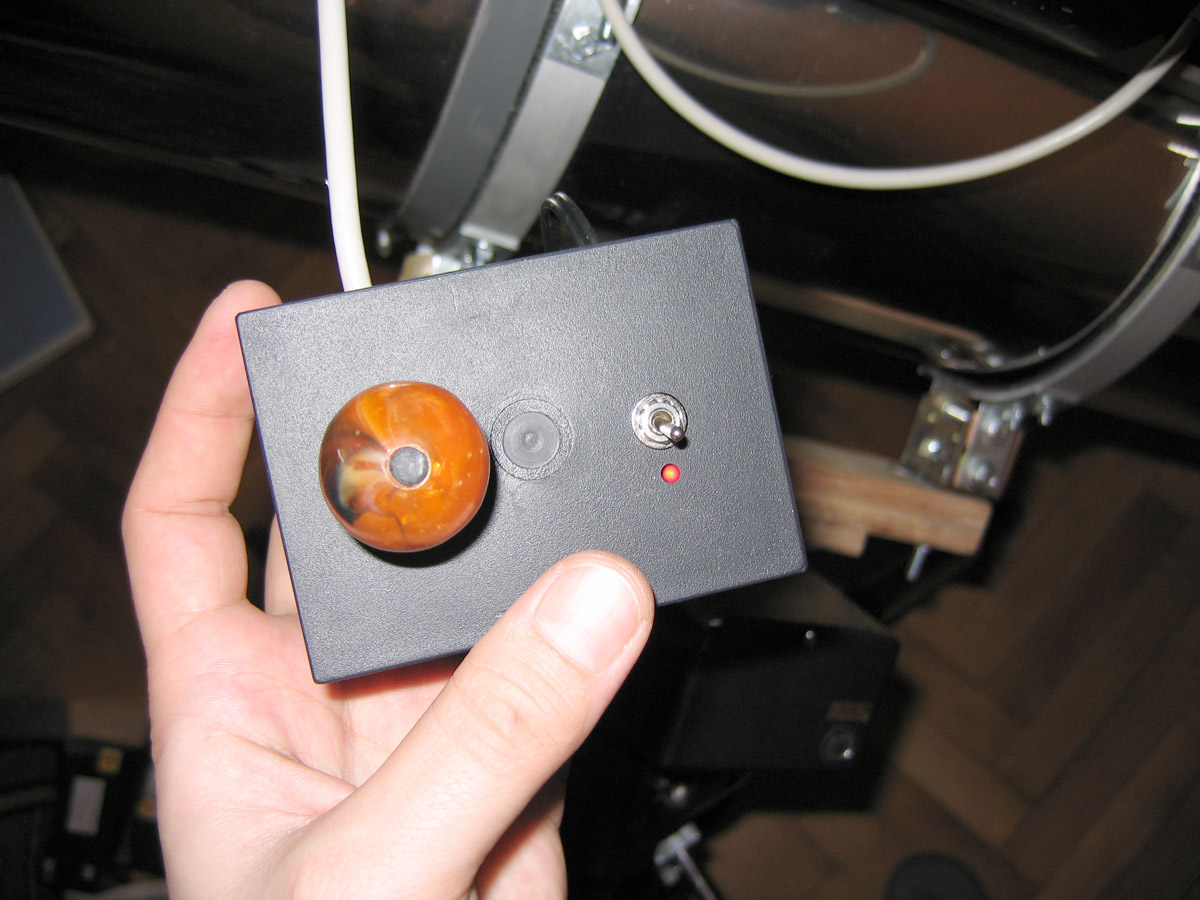

Acesta este controlat de un circuit foarte simplu format dintr-un
intrerupator (pe alimentare), un comutator rotativ cu 12 pozitii, 8
diode si niste conductori.

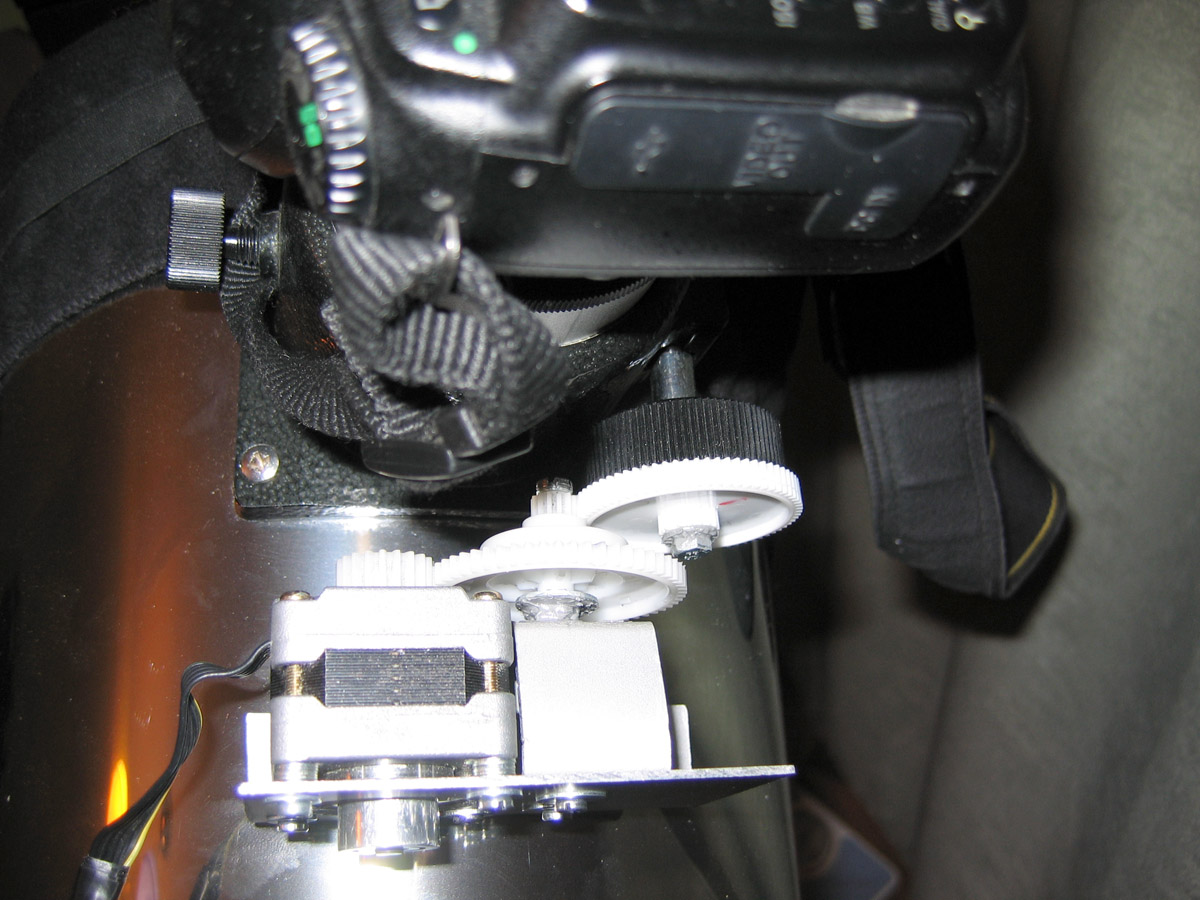

Motorul e cuplat la focuser prin intermediul unui ansamblu de 4 roti
dintate care dau o reductie de aprox. 15:1.
Scopul acestui angrenaj este focalizarea fina pentru niscai viitoare
tentative de astrofotografie.
Un alt avantaj al acestui dispozitiv este acela ca nu voi mai atinge telescopul atunci cand voi face focalizarea eliminand complet vibratiile.
Mai am insa de facut inca ceva: un dispozitiv care sa permita dezangajarea angrenajului astfel incat sa pot face manual focalizarea grosiera (urmeaza sa se intample si acest lucru cat de curand )
Descriere: |
|
Marime fisier: |
229.16 kb |
Vizualizat: |
de 6212 ori |
|
Descriere: |
|
Marime fisier: |
166.47 kb |
Vizualizat: |
de 6212 ori |
|
Descriere: |
|
Marime fisier: |
179.17 kb |
Vizualizat: |
de 6212 ori |
|
Descriere: |
|
Marime fisier: |
240.4 kb |
Vizualizat: |
de 6212 ori |
|
_________________ Laurentiu
.............................
"Reality is merely an illusion, albeit a very persistent one." (Albert Einstein) |
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9493
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 19 Feb 2009 00:20 Download mesaj |
Titlul subiectului: |
|
|
|
Interesant, presupun ca comutatorul si diodele formeaza un fel de index de pozitie... o schema sau un link?
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10661
Localitate: Bucuresti
|
Trimis: 19 Feb 2009 00:32 Download mesaj |
Titlul subiectului: |
|
|
|
Mai curand e un mustiuc de care invarti intr-un sens sau alalatul, si in functie de asta se invarte si motorul. Cand te opresti din invartit se opreste si el.
Ma bate gandul sa-mi fac si eu unul...am o imprimanta cu 2 motoare. Dar tot la controler m-am blocat.... insa poate il folosesc pe cel de la motorizarea monturiii..asta daca or fi compatibile. Deocamdata ma documentez.
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9493
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 19 Feb 2009 00:39 Download mesaj |
Titlul subiectului: |
|
|
|
Laurențiu, poți încerca să cuplezi roata dințată finală cu roata de la focuser prin fricțiune, un fel de ambreiaj. Există astfel de cuplaje la mecanismele de videorecorder sau la copiatoare...
|
|
Sus |
|
|
Laurentiu Membru
Data inscrierii: 30 Apr 2005 Mesaje: 2536
Motto: Apparently, besides the anti-matter and dark matter the scientists have recently discovered also the "doesn't-matter"; however this new discovery has no influence on the known universe, whatsoever Localitate: Timisoara
|
Trimis: 19 Feb 2009 11:18 Download mesaj |
Titlul subiectului: |
|
|
|
Valy are dreptate - asa functioneaza.
Nu am, din pacate, o schema.
Motorul are 5 fire.
Conexiunile se fac cam asa:
Firul galben de la motor se leaga direct la polul pozitiv al sursei de alimentare (pe acelasi fir am mai montat si intrerupatorul precum si, in paralel, un led rosu inseriat cu un rezistor de 1,2 kohm care are rolul de a indica daca alimentarea e ok).
Pinii centrali (3 la numar) se leaga impreuna si apoi la polul negativ al sursei de alimentare (12 V cc).
Pinii de pe circumferinta comutatorului se leaga impreuna si apoi la motoras, intr-un mod consecutiv (comutatorul - rotary switch - e de tip DRS 3X4P - 3 pole - 4 way) dupa cum urmeaza:
1,5,9 - legati la motoras la 1-ul si al 2-lea fir care e dupa cel galben
2,6,10 - al 2-lea si al 3-lea
3,7,11 - al 3-lea si al 4-lea
4,8,12 - al 4-lea si 1-ul.
(Mod de functionare "2 Coil Excitation").
Sunt, astfel, 8 fire care duc de la switch la motor. Pe fiecare fir mai trebuie montata cate o dioda rectificatoare astfel incat sa lase curentul sa treaca dinspre motoras spre switch dar nu si invers.
Practic, ori de cate ori rotesti butonul comutatorului, face si motorul un pas (comutatorul trebuie se se poata roti in ambele sensuri, 360 grade; prin urmare mai e necesar sa desfaceti piesa si sa taiati stopperul care, in mod normal, impiedica rotatia completa).
Aparent sistemul e "primitiv" dar e usor de construit si ieftin si, mai ales, isi face bine treaba pentru care a fost conceput - nu atingi telescopul la focalizarea fina
_________________ Laurentiu
.............................
"Reality is merely an illusion, albeit a very persistent one." (Albert Einstein) |
|
Sus |
|
|
neox Membru
Data inscrierii: 17 Iun 2008 Mesaje: 1553
Localitate: Iasi
|
Trimis: 19 Feb 2009 12:25 Download mesaj |
Titlul subiectului: |
|
|
|
Nu mi se pare primitiv deloc. E ingenios, chiar elegant. Nu-i nevoie de ditamai montajul pt o functie simpla sa mearga fin inainte si inapoi. Nici macar nu e nevoie sa mearga pefect constant ca la montura.
Super! Ma intreb daca s-ar putea face chestia asta la fel si cu un bipolar.
_________________ Small minds discuss people, Average minds discuss events, Great minds discuss ideas
www.cloudynights.com |
|
Sus |
|
|
Emil Membru
Data inscrierii: 30 Aug 2007 Mesaje: 1269
Localitate: Fuerstenfeld
|
|
Sus |
|
|
Laurentiu Membru
Data inscrierii: 30 Apr 2005 Mesaje: 2536
Motto: Apparently, besides the anti-matter and dark matter the scientists have recently discovered also the "doesn't-matter"; however this new discovery has no influence on the known universe, whatsoever Localitate: Timisoara
|
Trimis: 19 Feb 2009 16:41 Download mesaj |
Titlul subiectului: |
|
|
|
Multumim frumos, Emil !
Acum nu-mi ramane decat sa incerc o traducere cu google translate (din pacate, eu nu stiu limba germana).
_________________ Laurentiu
.............................
"Reality is merely an illusion, albeit a very persistent one." (Albert Einstein) |
|
Sus |
|
|
neox Membru
Data inscrierii: 17 Iun 2008 Mesaje: 1553
Localitate: Iasi
|
Trimis: 19 Feb 2009 17:52 Download mesaj |
Titlul subiectului: |
|
|
|
Prea fain situ!! Pacat cu germana. Ati vazut ideea de controller cu ecran OLED ?
_________________ Small minds discuss people, Average minds discuss events, Great minds discuss ideas
www.cloudynights.com |
|
Sus |
|
|
Emil Membru
Data inscrierii: 30 Aug 2007 Mesaje: 1269
Localitate: Fuerstenfeld
|
Trimis: 19 Feb 2009 18:39 Download mesaj |
Titlul subiectului: |
|
|
|
Salut,
daca timpul liber imi va permite am sa incerc sa traduc pagina macar in mare pentru o idee generala.
Eu am controlerul care apare pe pagina insa din pacate nu am reusit pana acum sa il pun la incercare din mai multe motive.
Numai bine
Emil
|
|
Sus |
|
|
Ionut Dohotariu Membru
Data inscrierii: 11 Noi 2008 Mesaje: 310
Motto: Ad augusta per angusta Localitate: Iasi
|
Trimis: 19 Feb 2009 20:19 Download mesaj |
Titlul subiectului: |
|
|
|
Foarte ingenioasa ideea!!! Felicitari!!!
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9493
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 20 Feb 2009 01:38 Download mesaj |
Titlul subiectului: |
|
|
|
ATMega Risc Controller? Asta e mult prea deștept pentru un simplu focuser! Practic, e un controller universal, se poate folosi la n aplicații, printre care și ghidarea unei monturi ecuatoriale, comandată din computer.
|
|
Sus |
|
|
neox Membru
Data inscrierii: 17 Iun 2008 Mesaje: 1553
Localitate: Iasi
|
Trimis: 20 Feb 2009 02:31 Download mesaj |
Titlul subiectului: |
|
|
|
Pana la urma ma intreb daca chiar se merita tot chinul cu lipitul SMD-urilor, progamare, firmware? Sunt controllere gata facute care le fel merg la PC si pretul e chiar bun.
_________________ Small minds discuss people, Average minds discuss events, Great minds discuss ideas
www.cloudynights.com |
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9493
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 20 Feb 2009 10:52 Download mesaj |
Titlul subiectului: |
|
|
|
pentru electroniști se merită, e hobby-ul lor, cu cât mai greu de făcut, cu atât mai interesant... ca șlefuitul oglinzilor pentru ATM-iști...
|
|
Sus |
|
|
neox Membru
Data inscrierii: 17 Iun 2008 Mesaje: 1553
Localitate: Iasi
|
Trimis: 20 Feb 2009 15:15 Download mesaj |
Titlul subiectului: |
|
|
|
Ai si tu dreptate
Oricum faza cu ecranul oled e tare, mai fain decat controllerele din comert, alea scumpe.
