Deschid acest subiect pentru a impartasii cateva proiecte si aplicatii free in regim DIY care mi s-au parut interesante in cautarile mele pe internet:

OnStep este un sistem computerizat GoTo pentru monturi echipate cu motoare pas cu pas. Permite utilizarea pe o varietate de monturi, inclusiv ecuatoriale și Alt/Az. Dupa finalizarea proiectului, montura va putea fi controlata fie prin interfata web, prin interfata ST4 cu o simpla tastatura cu 4 butoane sau o tastatura DIY smart, de asemenea montura poate fi controlata prin USB de pe laptop cu aplicatii gratuite de genul Sky Planetarium sau Stellarium. Exista si posibilitatea controlului prin smarthpone cu aplicatiile dedicate pe Android si iPhone/iPad


Astroberry Server este o aplicatie destinata dispozitivelor Raspberry Pi 2,3 sau 4 pentru controlul remote al tuturor echipamentelor de astronomie. Se pot controla de la distanță telescopul, focalizatorul, camera și multe altele. Permite accesul prin VPN sau prin interfata WEB. Se vrea a fi varianta free a produsului ZWO ASIAIR PRO care culmea, este bazat tot pe un Raspberry Pi.

[AstroAlex]

Salutare,

Tot urmaresc pe aici, dar se pare ca ori nu stiu unde sa caut, ori nu exista, lamuriri despre cum as putea sa motorizez o montura TwinMaster AZ(sau Skytee 2, ca e aceeasi).
Am gasit pe cineva pe "cloudynights", care a realizat asta cu cativa ani in urma, dar nu m-am lamurit de acolo in detaliu...
Nu sunt nici prea priceput, dar sa urmez sfaturile(detaliate) ale cuiva cred ca sunt in stare...
Asa ca astept "sfatuitori"...
Multumesc!

Cer senin!

[aimedbook]

Salutare, fara sa intru prea mult in detaliu, in prima faza ar trebui sa afli despre montura ta care este raportul de demultiplicare intre axa Alt si tija sa melcata si de asemenea intre axa Az si tija sa melcata, poti face asta rotind de tijele acelea flexibile: numeri fiecare rotatie completa a tijei flexibile pana face montura o rotatie completa pe fiecare axa in parte. Spre exemplu eu rotesc de 100 ori tija mea flexibilia pentru ca telescopul meu sa faca o rotatie completa pe axa RA, deci raportul de demultiplicare este 100:1. Consideram ca si la tine este acelasi raport de demultiplicare, cei de la OnStep au pus la dispozitie un fixier Excel in care se calculeaza rapoartele pentru a avea finete/rezolutie cat mai buna a monturii.
Pentru mine a fost potrivit un motor stepper cu 200pasi si o reductie suplimentara intre motor si "axul tijei flexibile" de 3:1, practic pui o fulie GT2 cu 20 de dinti pe axul motorului si o fulie GT2 cu 60 de dinti pe "axul tijei flexibile", drept urmare, pentru o rotatie completa a axei RA de la montura mea motorul trebuie sa faca 300 de rotatii complete. Este important sa cunosti rapoartele de demultiplicare pentru ca trebuie sa le notezi in configuratia lui OnStep.

Dupa ce ai stabilit cerintele te decizi ce cumperi, OnStep merge pe cateva dispozitive.

Dupa ce ai pe masa controllerul OnStep si motoarele, te uiti cum poti prinde motoarele pe montura intr-un fel eficient si elegant folosindu-te de suruburile existente ale monturii, in sensul asta va trebui sa indoi/tai/polizezi/gauresti o bucata de metal, gasesti coltare metalice de diverse dimensiuni si grosimi in magazinele de bricolaj.
O practica buna ar fi sa te inspiri din proiectele de motorizari facute de alti pasionati, pe forumul nostru sau aici

[AstroAlex]

Multumesc mult!
Deci sa pornim metodic: intai aflam raportul. Deci invart de rotita pana face montura un 360gr, nu? Numarand de cate ori am invartit rotita...

[aimedbook]

Da, este important sa afli raportul dar din ce am gasit pe net, raportul ar fi de 170:1. In teorie poti sa legi un motor de 400 de pasi direct la axul tijei flexibile printr-o cupla, sau pui 2 fulii identice ca si numar de dinti.
In practica motoarele de 400pasi sunt mai scumpe, daca pui un motor de 200pasi o sa ai nevoie de o fulie de 20dinti pe motor si una de 40dinti pe axul tijei filetate si montura va fi la fel de precisa, ba chiar vei fi mai in siguranta pentru ca va avea motorul mai mult cuplu.

[Erwin]

Felicitări pentru deschiderea acestui topic. Însă ar fi bine să-i păstrăm scopul și direcția, fără discuții colaterale. Este un forum și avem posibilitatea să structurăm informația astfel încât să fie ușor de găsit pentru cei interesați. Dacă sunteți de acord voi muta într-un topic nou discuția particulară despre montura lui Alex. Apoi vom aduna aici și alte link-uri și descrieri ale unor proiecte DIY de acest gen.

[aimedbook]

Binenteles, suntem de acord.

[AstroAlex]

Vom face cum credeti voi, cei cu experienta, ca este mai bine.
Deocamdata postarile mele s-au incadrat aici fara probleme: este vorba de proiecte de motorizare monturi, ecuatoriale sau azimutale... titlul fiind "Aplicatii si proiecte utile monturilor GoTo", iar prima postare:

[aimedbook]

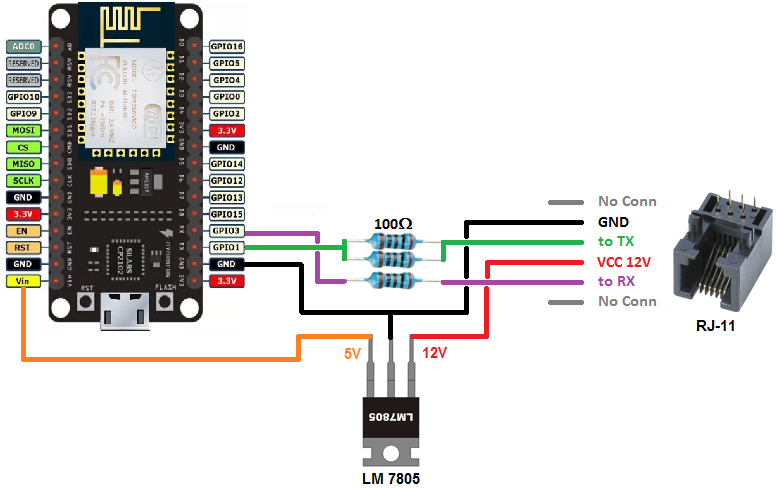

Adauga functionalitate Wi-Fi (Synscan) monturilor Skywatcher
cu proiectul SkyWatcherWiFi totul intr-un buget de maxim 50lei (solutia oficiala costa 400lei)

Proiectul este compatibil cu:
Monturi EQ:
- NEQ3 GoTo, NEQ5 GoTo, HEQ5 Syntrek și Pro, EQ6 Syntrek și Pro, AZ-EQ6, EQ8
Monturi AZ:
- Toate modelele AZ GoTo, GoTo Dobson, StarDiscovery, Allview, Virtuoso și Merlin

Lista de materiale:
-ESP8266 NodeMCU x 1b
-rezistor 300 Ohm x 3b
-regulator de voltaj 7805 x 1b
-mufa RJ11 x 1b


Detalii suplimentare aici

[AstroAlex]

Salut,
Am resusit sa stabilesc care este raportul de multiplicare la montura mea: 144:1. Ce fac mai departe?

In schimb, cu aceasta ocazie, am observat ca montura nu se misca la fel de usor pe toata cursa de 360 gr. Aici ce ar fi de facut?


Multumesc!
Cer senin!

[Erwin]

Demontat, curățat vaselina veche ce poate fi de tip "clei" pe care o pun uneori chinezii să nu se simtă prelucrarea defectuoasă a pieselor. Verificat cu atenție semne de uzură pe toată circumferința roții melcate. Gresat și reglat. Vaselină cu Litiu rezistentă la -30 grade, se găsește.

[AstroAlex]

Multumesc!
Am de treaba... Sper sa ma descurc... si sa fie doar atat...

[AstroAlex]

[mihaig]

Aici ai un exemplu de motorizare cu OnStep a unei monturi ca a ta:

https://onstep.groups.io/g/main/message/30297

[AstroAlex]

Multumesc!

Citisem deja articolul acesta, de vreo doua ori...
Omul spune ca probabil nu este cea mai buna alegere...
Deci daca as alege 0,9A 400 step, ce roti dintate ii pun? Ce curele?
Aveti idee de unde se pot procura toate acestea?

Multumesc inca o data!
