Nu stiu daca chiar aici e locul acestui topic, sau la DIY...dar...here we go:
Dupa ani si ani de visat frumos, am ajuns la momentul cand am pus piciorul in prag la nevasta si am zis ca trebuie sa-mi construiesc si eu ceva pentru sufletul meu Conditia pusa de sotie a fost "trebuie sa arate frumos in gradina"....ok, n-o sa fie ieftin, dar asta inseamna ca nici nu o sa ma traga de urechi daca imi iau "avioane", o sa am scuza ca am luat lucruri de calitate sa arate frumos

Motivul ascuns era ca totusi as fi vrut si eu sa folosesc montura aia eq8 achizitionata acu multi ani, si cum sunt "lenes" nu prea aveam chef s-o tot montez/demontez, asa ca observatorul/pilon e urmatorul pas evident.

O sa fie mai multe post-ari in continuare, cu poze multe , ca mie imi plac pozele, si explicatii in descrierea pozelor.

[StarChild]

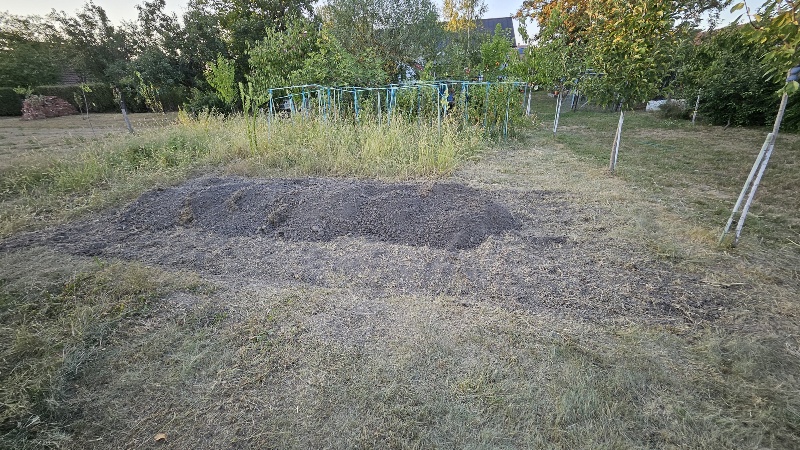

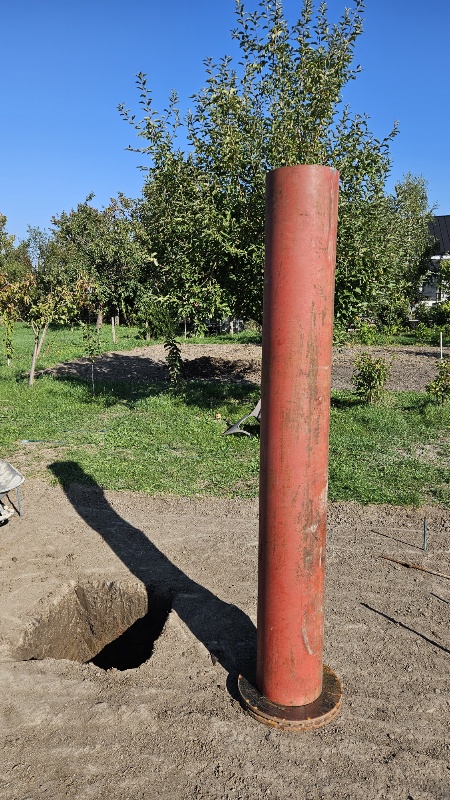

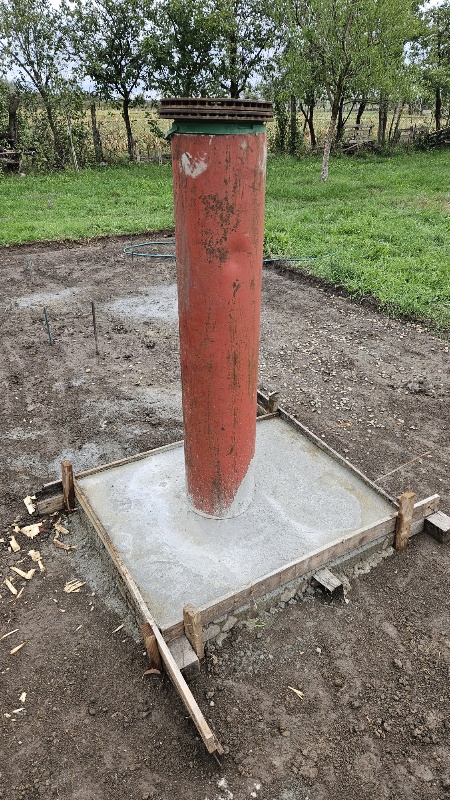

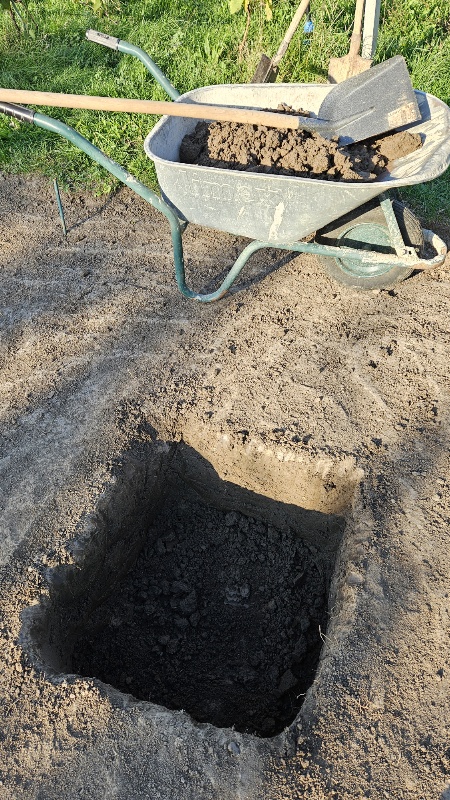

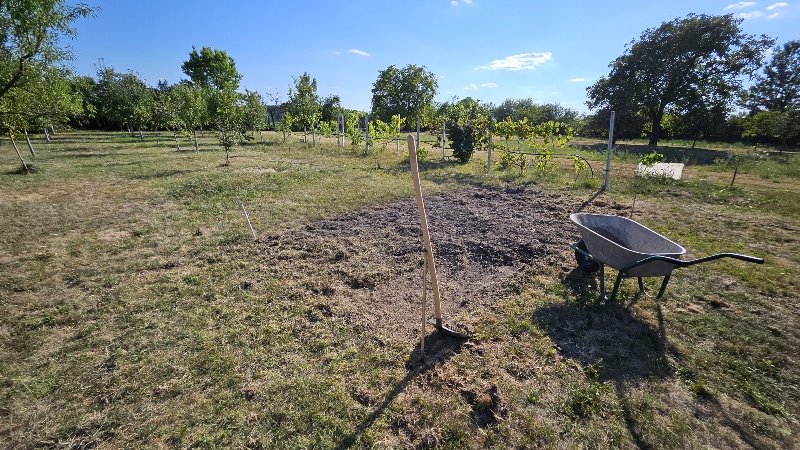

dupa ce am intarusat am inceput urmatoarea etapa de ocnas, saparea gropii ptr pilon, adus pilonul (multumesc @kepler - Andrei), adus niste discuri de frana de camion ptr a face talp la pilon...sapat, cofrat, turnat beton (impreuna cu un vecin).

[StarChild]

am inceput etapa urmatoare, sa cofrez si sa torn placa ptr observatorul propriu zis.
Nu am mentionat anterior, dar ptr casuta am folosit un kit casuta de gradina, Keter Artisan 9x7 Casuta am luat-o de pe emag la un Black Friday cu vreo 2 sau 3 ani in urma. Chiar a fost un pret FOARTE bun (vreo 4600ron parca) fata de ce preturi sunt acum ptr "scula" asta (8000+)

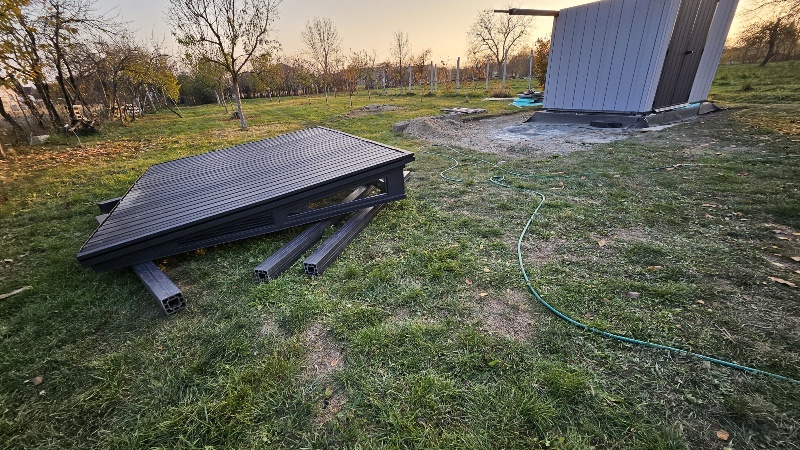

La casuta aia, am adaugat o structura din stalpi wpc de 9x9x200cm ptr a sustine sinele pe care culiseaza acoperisul.

In pozele puteti vedea niste benzi negru in partea de sus a peretilor, acolo sunt niste lamele din WPC prin care am trecut cu suruburile de fixare a peretilor pana in grinzile din interior. Lamele alea au rol de "saiba" ptr capul surubului.

[StarChild]

urmatorul pas a fost sa montez sinele (profil V) si rolele, sunt de fapt pentru poarta de gard, teoretic tin 200kg una, am 4 bucati....mult supradimensionat, dar erau cele mai mici (parca 80mm diametru rola).

Oricum pe viitor voi mai pune inca 2 role, nu din motiv de greutate, dar ca sa fie sprijinit acoperisul si la mijloc, acum cele 4 role sunt in colturi si banui ca la mijloc de poate lasa putin daca am greutate mare pe acoperis (zapada?).

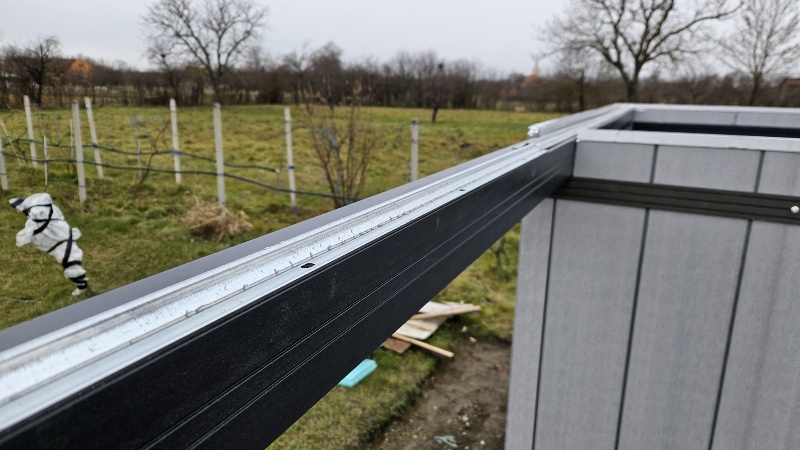

Pe cantul superior al peretilor, fiindca e deschis (nu am montat acoperisul direct pe peretii exterior) asta inseamna ca umezeala/ploaie/zapada poate intra in interiorul peretilor in timp distrugandu-i (inghet/dezghet). Ca sa evit asta, am aplicat pe cant o banda adeziva de aluminiu si peste ea am venit cu un profil U de aluminiu de 25x25mm (interiorul U-ului are 21mm) care l-am presat/batut cu ciocan de cauciuc peste cantul peretilor. In felul asta am sigilat pe lateral lambriurile.

Dupa sine/role am lucrat putin si la pilon, decupat un sertar ptr "diverse" (aproximativ 150x250mm deschidere), facut placile ptr montura, facut o tava ptr oculare rotativa....

Placile si tava de oculare sunt din niste placi de aluminiu de 25mm grosime , rebuturi de la atelier de la o matrita de injectie, sunt pe acolo si gauri care erau date deja, nu le-am proiectat eu , dar decat sa se macine/retopeasca mai bine le reutilizez eu asa .

[StarChild]

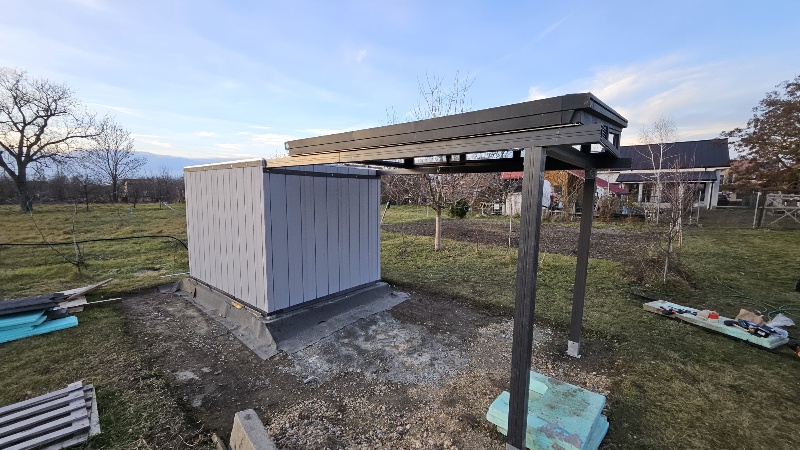

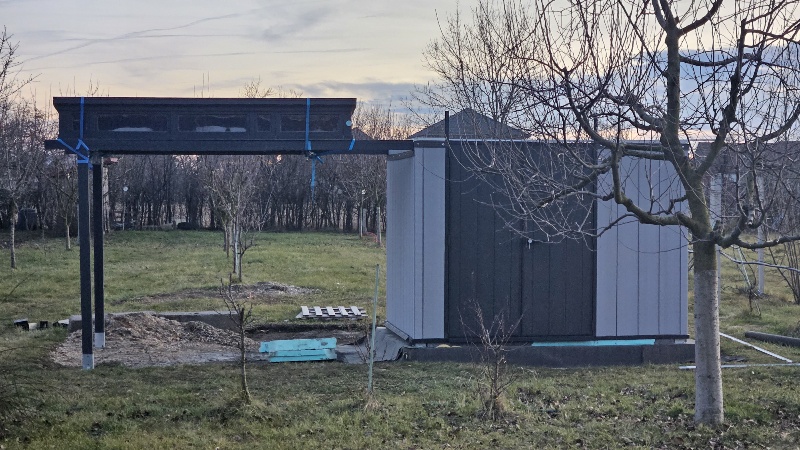

momentan asta e stadiul la care sunt.
Un link Youtube unde se vede cum se misca acoperisul si se mai vad niste detalii interioare (rolele)

Mai niste detalii constructive:
- peretii laterali ai casutei sunt din "lambriu" de plastic dublu (perete dublu). La fel si acoperisul. Se pot zugravi cu lavabila/decorativa daca e nevoie.
- peretii laterali i-am fixat de structura wpc cu suruburi autoforante cu guler (cap lat ca o saiba) de 6x90mm, casuta e acum solida , nu misca absolut nimic, s-au legat stalpii si peretii unii de altii ...e "monolit"

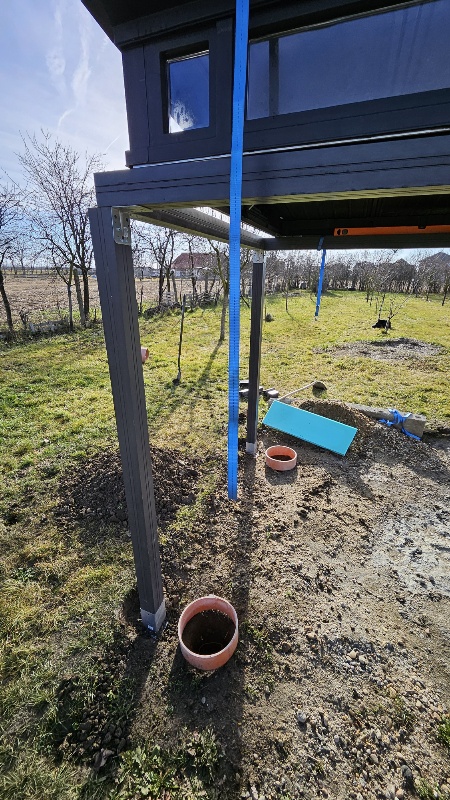

- stalpii au fost prinsi de beton prin niste elemente metalice de fixare ("talpa") dar intre beton si metal am pus carton bituminat. Am folosit suruburi pentru beton de 10mm diametru.
- fata de pozele de mai sus, mai sunt montate si contravantuiri.
- la casuta Keter, in afara de 2 profile verticale de langa usi si care se prelungeau pana la acoperis care au trebuit taiate, si in afara de 2 decupari pe unde sa treaca grinzile orizontale spre exterior, in rest nu au fost nevoie de decupari/modificari majore. Practic 99.9% din piesele casutei le-am folosit asa cum au venit.
- la acoperis, profilul 20x40 (nu 20x60mm cum am scris gresit mai sus) intra perfect in canalul in care trebuiau sa intre peretii laterali, si ramane loc pentru aplicarea coltarelor (prinse tot cu suruburi autoforante 6.3x25mm) .
- intre partea mobila si peretii fixi am un spatiu de aprox 2cm. Urmeaza sa fac niste "sorturi" de cauciuc si tabla pe laterale, si mai trebuie sa fac un jgheab pentru scurgerea apei.
- ca sa pastrez designul "industrial/minimalist" voi folosi un profil U de aluminiu, de 5x5cm probabil fixat sub marginea acoperisului...da stiu, e scump...dar va fi fain
- se vede in una din poze, cand am pus polistirenul sub podea, am inglobat o teava de apa de 50mm diametru pe unde sa duc cabluri la pilon. Acum ca ma gandesc mai bine, poate nu strica sa fi pus 2 tevi de alea...dar na....
- peste podeaua casutei, va mai veni in final o "pardoseala" din dale de cauciuc de 3cm grosime. probabil in dalele astea voi mai ingloba daca va fi necesar cabluri aditionale.

Urmeaza:
- amenajarea peisagistica, adica pus folie de buruieni, pietris spart, separator de gazon (bordura de plastic) intre pietris si iarba din gradina). Asta probabil voi face weekendul asta ca am materialele cumparate/pregatite.
- vopsit pilonul, tot weekendul asta, daca se confirma prognoza meteor de 13-14grd, daca nu, candva in zilele urmatoare
- fixat definitiv placile pe pilon (dupa vopsire).
- de montat ceva opritoare ptr capat de cursa la acoperis, si construit un sistem de ancorare/fixare cand e inchis. Am niste idei in cap dar sa vad daca gasesc materialele necesare.
apoi aduc montura si o sui pe pilon.
- am in lucru o bara ptr 2 telescoape, sper sa o primesc saptamana viitoare.

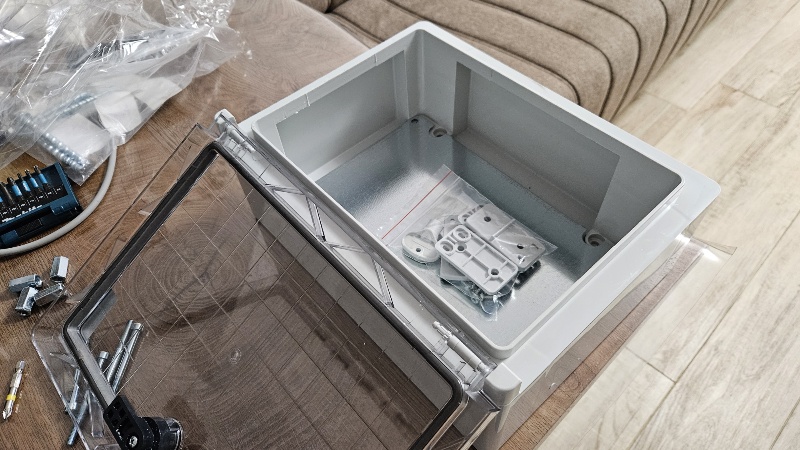

- de montat camera allskye (ASI385, dom acrilic, soft AllSkEye). Camera/domul/cutia/softul le am, trebuie doar facut montajul in cutie si conectat.
- cand ma va lasa vremea incep sa sap si sa intind cablul electric din casa pana la observator (cablu 3x2.5mmp ) si de asemenea cablu LAN Cat6e . Materialele exista, mai astept sa-mi vina cheful de sapat
- urmeaza si motorizarea acoperisului, multumesc @erwin ptr motor. Inca nu am un design in cap cum voi implementa motorizarea, dar nu ma grabesc cu asta, acoperisul se misca impecabil de usor si cu mana asa ca nu e o tragedie.
- apoi incepe distractia cu instalatia interioara, tablou de sigurante, prize, sa fixez cutia ptr miniPC pe pilon sau pe peretele casutei undeva, inca studiez care sa fie pozitia finala.
- niste benzi LED inauntru si afara (sa fie frumos ), montat 1-2 camere de supraveghere
- de facut un spalier pe fata sudica unde sa pun niste plante de mini kiwi si niste jardiniere cu flori de jur imprejur
- in spatiul de sub grinzile orizontale vor mai fi puse 2 casute de astea mai mici (de alea ptr 3 tomberoane de gunoi) care va fi spatiu de depozitare ptr scule de gradina si loc ptr hidrofor si "distribuitor" furtune irigatie, am uitat sa mentionez ca intre timp am facut si un foraj de apa langa...irelevant ptr astronomie.

si bineinteles...first light candva in urmatoarele 2 luni...sper

Ca scule astro, momentan voi folosi luneta 150F5 (in special ptr soare cu prisma Hershel, dar si pe post de cautator, luneta ghidaj), si probabil Celestron C14 a lui @kereses (Multumesc ) asta pana isi face si el pilonul/observatorul lui, sau pana imi cumpar eu un C14....care va surveni prima. Cam atat

Va continua...saptamanile urmatoare

[Erwin]

Felicitări! Amu tre' să schimbi numele, din Star Child în Star Man!

Spor la finalizare, dar nu-ți face probleme, iarna abia a început, am auzit că a nins pe la voi.

[catalin dumitru]

Marfă !! Spor la lucru în continuare .( să nu uiți pisica înăuntru )

[StarChild]

[catalin dumitru]

[Mircea Pteancu]

Felicitari pentru realizare - esti harnica si pentru ''picioru-n prag''- esti curajos !
Foarte buna ideea sa o implici pe fiica ta, poate prinde drag de Astronomie si va continua ce ai inceput tu.

Da' pui la inaugurare, asa, de un mic chef astronomic ?

Spor maxim la finalizare, Mircea

[StarChild]

@Mircea: multumesc de urari! pai tre sa facem un workshop impreuna, am vb si cu Armand despre asta anu trecut cand ne-am intalnit. Hai ca facem o miscare

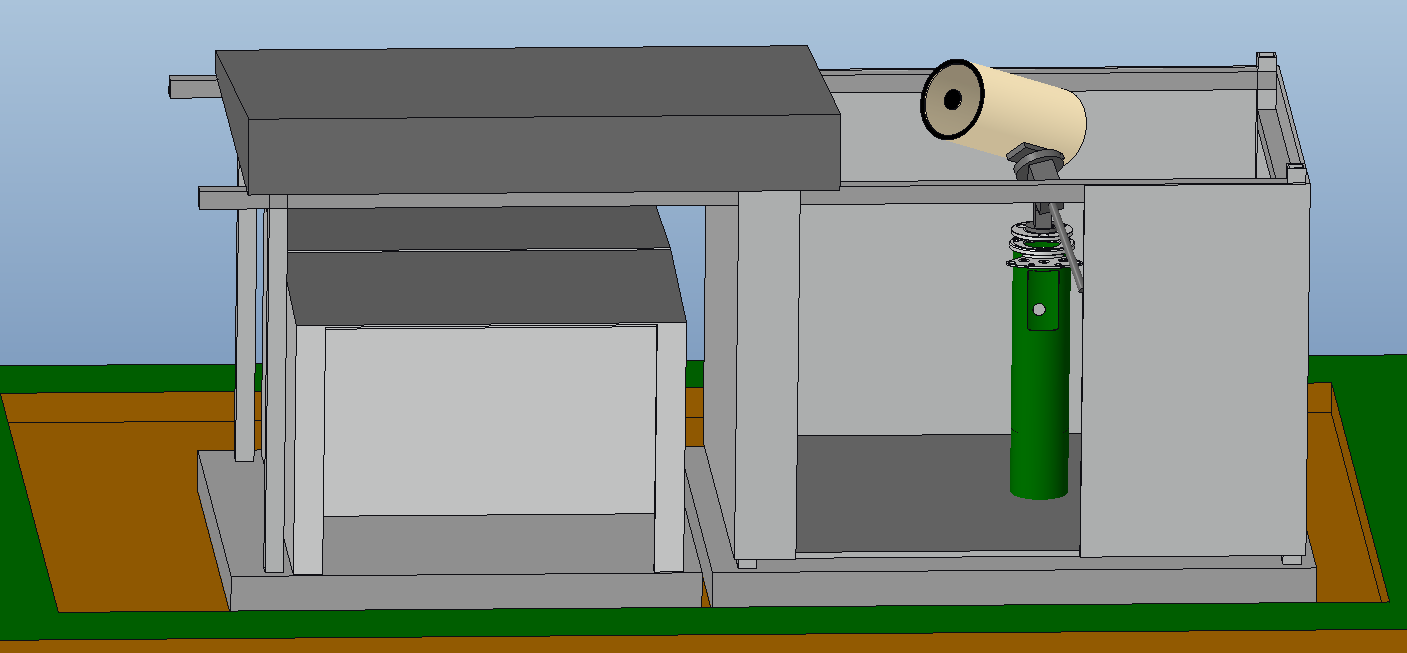

Am pus mai jos si 3 poze din CAD ca sa se inteleaga ce vreau sa fac de fapt.

[Mircea Pteancu]

Bafta la finalizare, te asteapta distractie astronomica strasnica !
Astept cu mare curiozitate sa facem un Star Party impreuna.

Toate cele bune, Mircea

[StarChild]

asteptam sa suim montura si telescopul, apoi...first light

montura probabil maine, si rapid un C8 de proba.

IN weekend daca "se aliniaza planetele" aduc C14-le.

tras curent (nu e tabloul final, dar...am curent in locatie)... tras router de net... pus un raft unde sa tin bulendre pe moment....
mai am de pus pe jos niste dale de cauciuc...dar alea la salar ca acuma "n-am timp"
