Titlul subiectului: Luneta din tub de PVC |
|
|
|
M-am apucat acum ceva vreme sa fac o luneta. Comandasem niste lentile parabolice de ochelari, cu distanta focala de un metru.

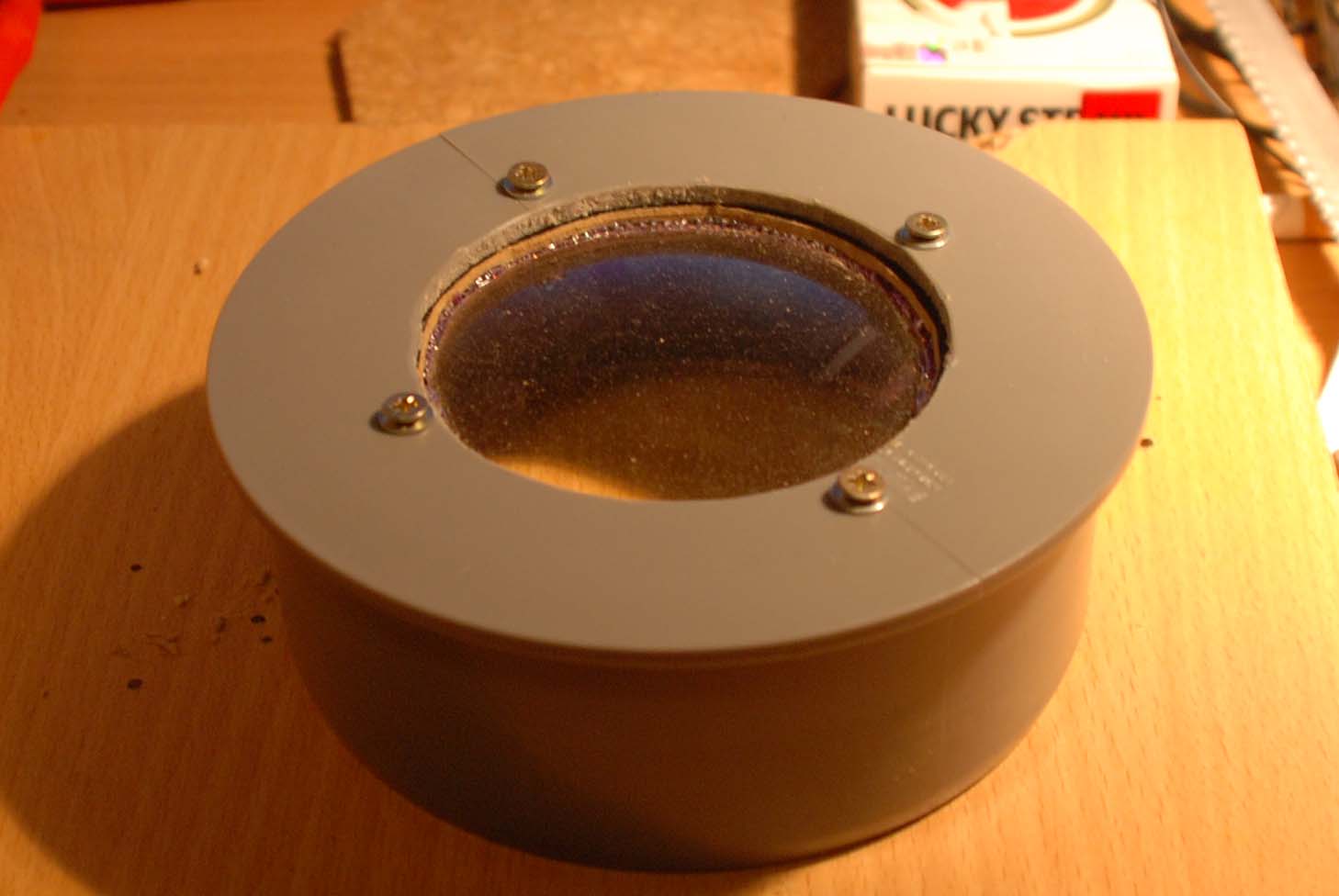

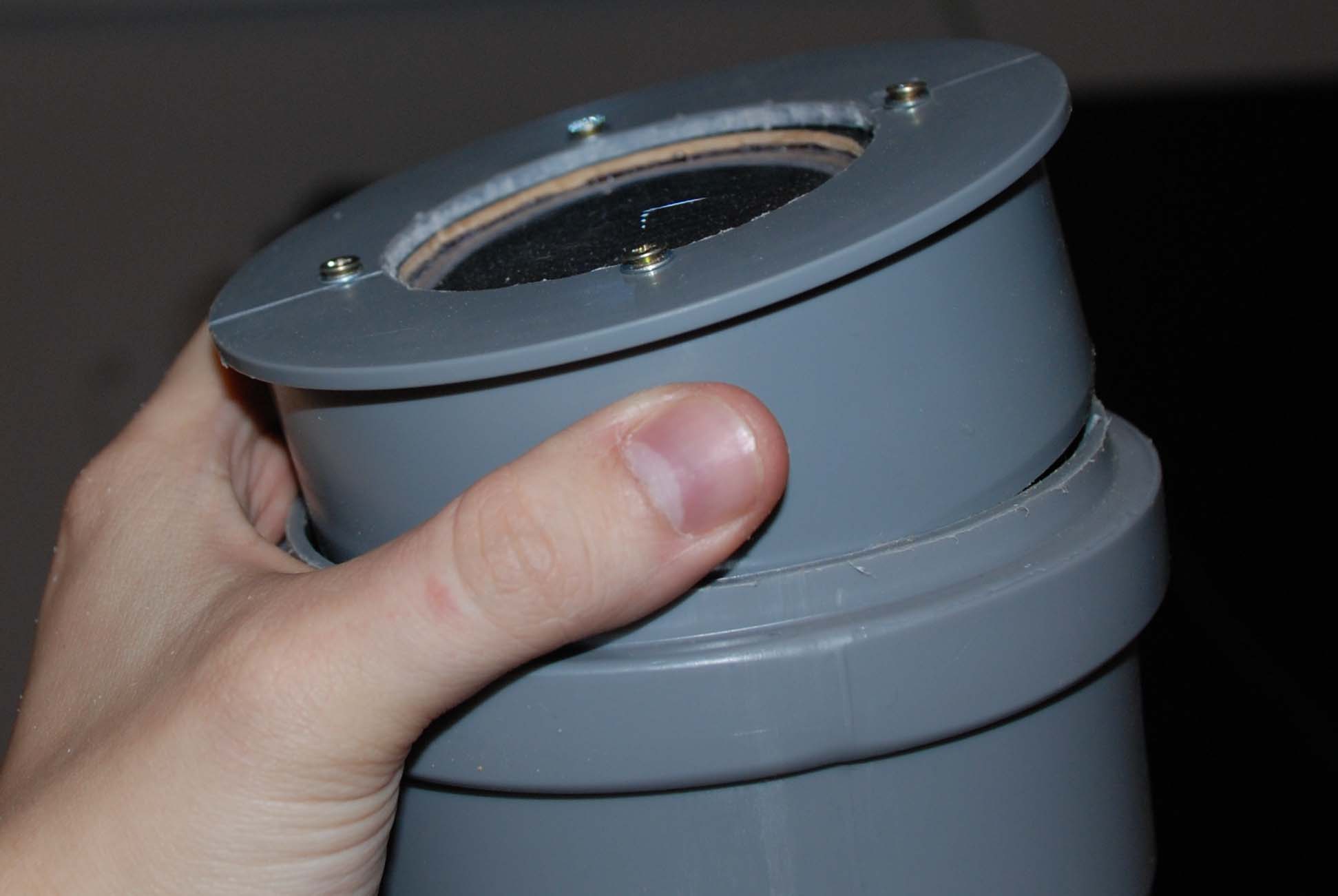

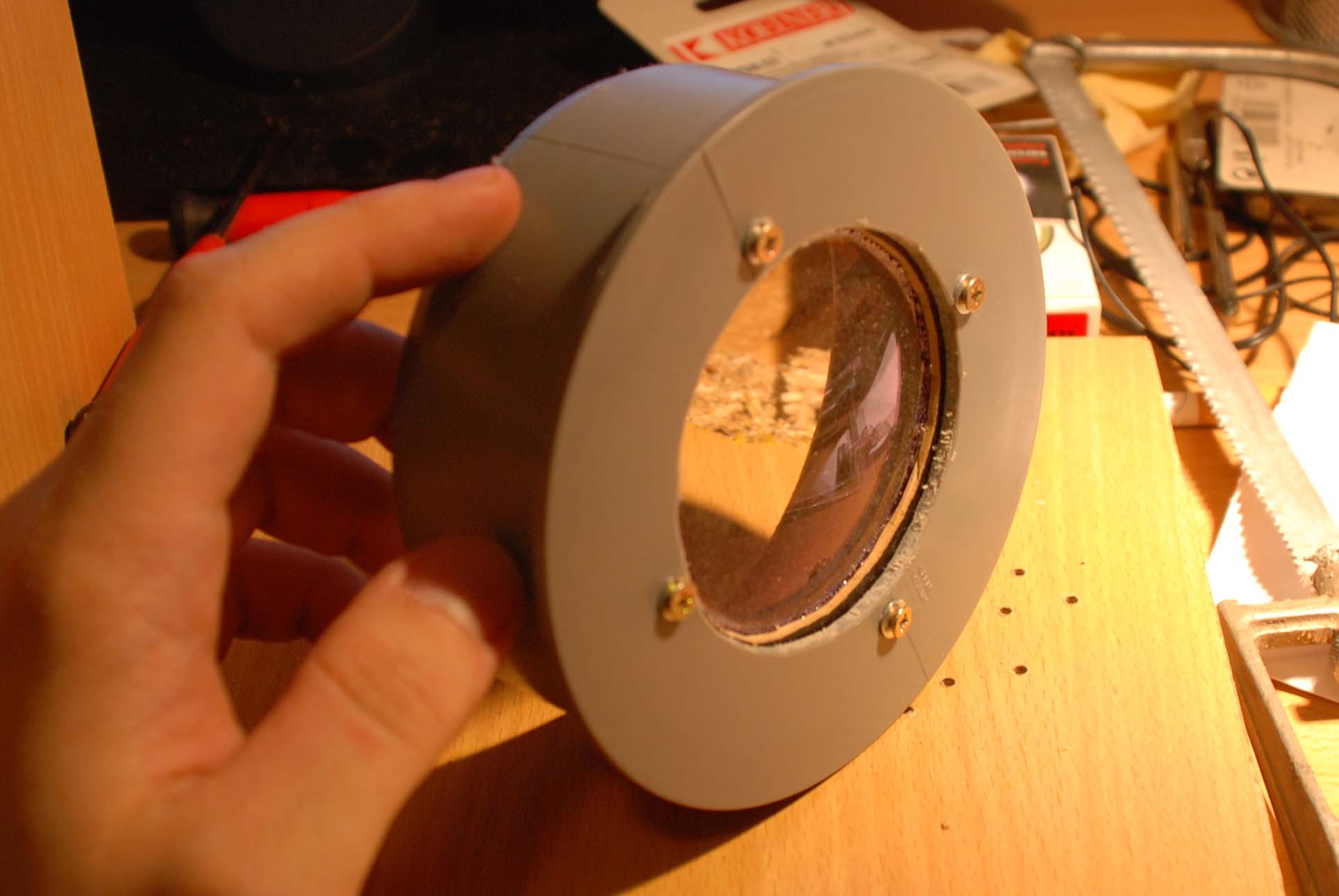

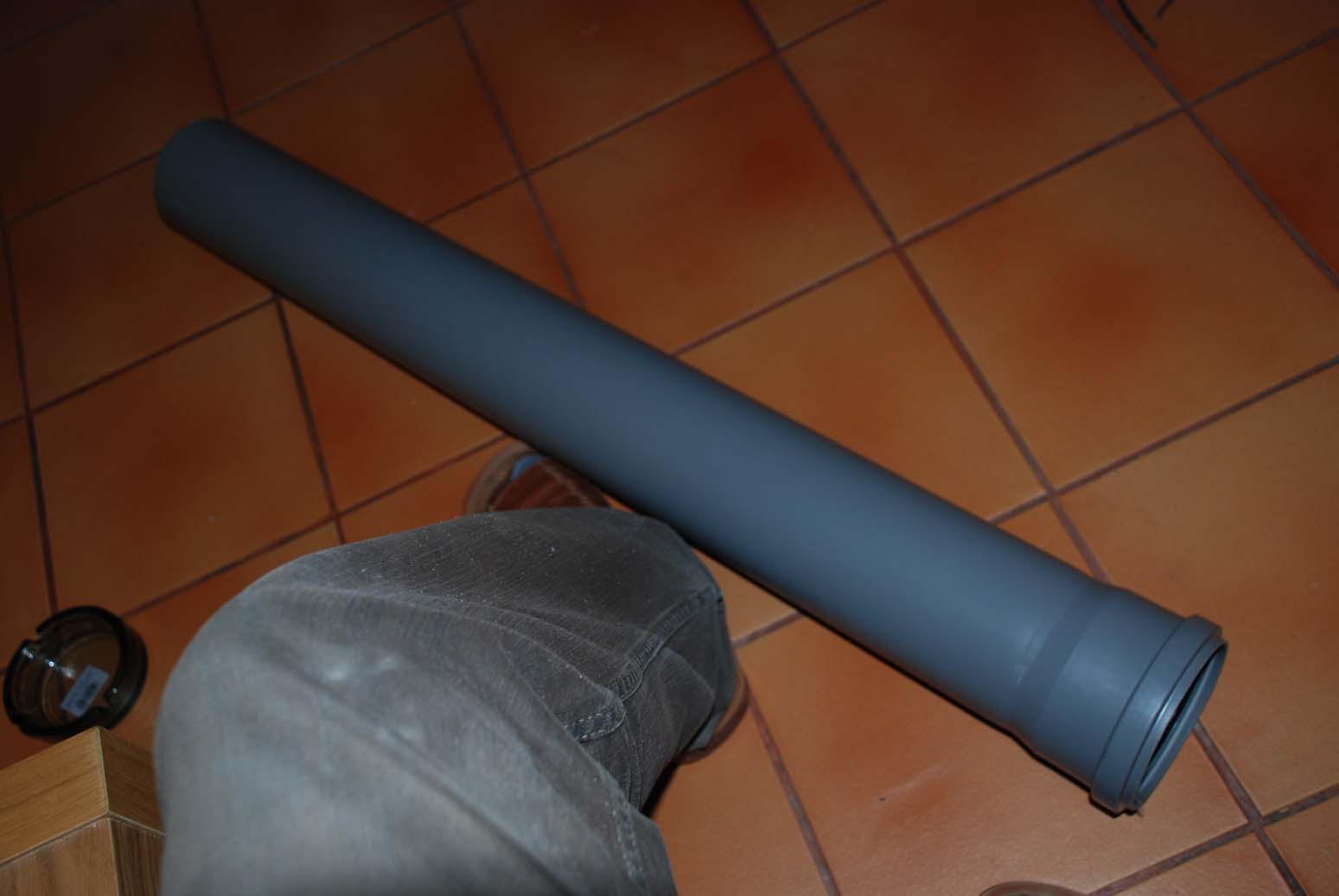

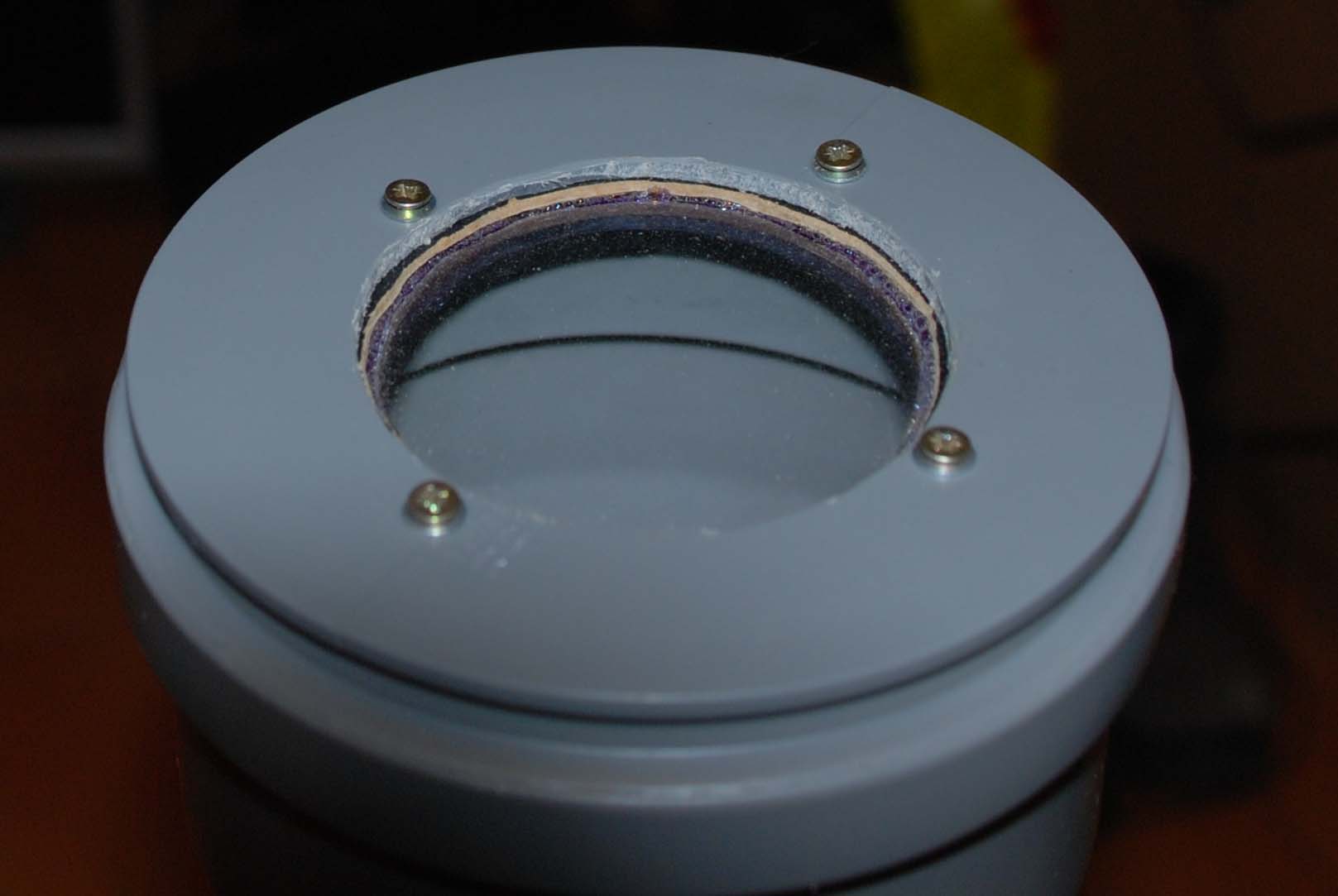

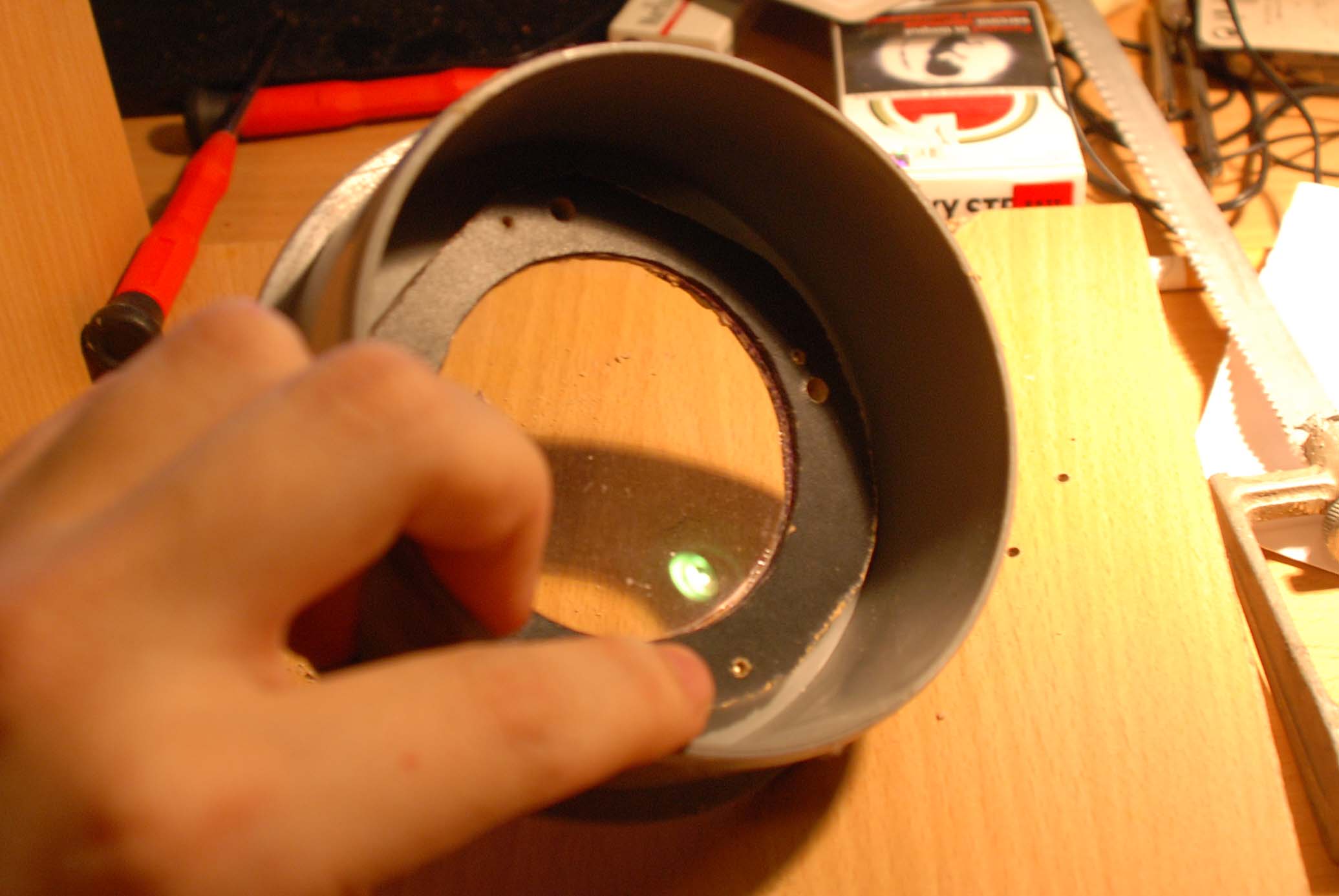

Folosind un tub de pvc, un capac pentru acesta, pe care l-am decupat si placaj am realizat prima parte a tubului lunetei.
Mai am de facut sistemul de prindere al ocularelor.
Din pacate, din cate observ, lentila nu e exact pe centru, are o deviatie de 1-2mm. Chestia asta ma gandesc sa o corectez prin asezarea corespunzatoare a ocularelor.
Alta problema este ca eu am luat teava de pvc mica, de un tol, crezand ca o sa se potriveasca ocularele de un inchi la ea. Problema e ca diametrul exterior al tevii de de un tol, nu cel interior, asa ca presupun ca asta ar fi o problema.
Fixarea ocularelor mi-am imaginat-o in felul urmator: un cilindru plin, care are diametrul exterior egal cu cel al tubului optic, cu o gaura in mijloc de-a lungul axei optice, prin care sa culiseze o teava in care sta fixat, la capatul exterior, un ocular.
Nu prea am oculare din pacate, am doua oculare Huygens banuiesc, ca nu le-am desfacut. Au venit cu o luneta mai veche. Unul de 4 mm si altul de 20mm. As vrea sa nu le folosesc pe astea daca s-ar putea.
Mentionez ca luneta e de fapt un cadou pentru prietena mea, care a devenit si ea interesata de astronomie.
Descriere: |
|
Marime fisier: |
76.62 kb |
Vizualizat: |
de 7878 ori |
|
Descriere: |
|
Marime fisier: |
102.73 kb |
Vizualizat: |
de 7878 ori |
|
Descriere: |
|
Marime fisier: |
75.56 kb |
Vizualizat: |
de 7878 ori |
|
Descriere: |
|
Marime fisier: |
147.92 kb |
Vizualizat: |
de 7878 ori |
|
Descriere: |
|
Marime fisier: |
132.11 kb |
Vizualizat: |
de 7878 ori |
|
Descriere: |
|
Marime fisier: |
80.99 kb |
Vizualizat: |
de 7878 ori |
|
_________________ Vizitati-mi blogul cu poze! http://blakutps.blogspot.com/
Unde-s multi puterea creste,
Da' gandirea nu sporeste... |
|
Sus |
|
|
Oliver Dragan Membru
Data inscrierii: 04 Iul 2008 Mesaje: 1616
Motto: Inima are ratiunile ei pe care ratiunea nu le cunoaste. Localitate: Braila
|
Trimis: 25 Mar 2009 23:45 Download mesaj |
Titlul subiectului: |
|
|
|
Super tare!
Daca teava pe care o ai e de un tol la exterior, imagineaza-i un fel de manson care sa tina si teava si ocularul.
|
|
Sus |
|
|
Oliver Dragan Membru
Data inscrierii: 04 Iul 2008 Mesaje: 1616
Motto: Inima are ratiunile ei pe care ratiunea nu le cunoaste. Localitate: Braila
|
Trimis: 25 Mar 2009 23:53 Download mesaj |
Titlul subiectului: |
|
|
|
Cel mai bine te duci cu o bara de PVC brut la un strungar si iti face pe loc din ea o teava cu cotele date de tine. Eu asa obisnuiesc...
|
|
Sus |
|
|
Blakut Membru
Data inscrierii: 03 Noi 2008 Mesaje: 1355
Motto: Per Aspera ad Astra. Sau cum era? Localitate: Bucuresti
|
Trimis: 26 Mar 2009 00:00 Download mesaj |
Titlul subiectului: |
|
|
|
Astea sunt tevi stas de scurgere. De unde iau eu bara? Am acces la un strung, dar o sa ma duc la el cu un proiect ceva mai pretentios...
_________________ Vizitati-mi blogul cu poze! http://blakutps.blogspot.com/
Unde-s multi puterea creste,
Da' gandirea nu sporeste... |
|
Sus |
|
|
Oliver Dragan Membru
Data inscrierii: 04 Iul 2008 Mesaje: 1616
Motto: Inima are ratiunile ei pe care ratiunea nu le cunoaste. Localitate: Braila
|
Trimis: 26 Mar 2009 00:14 Download mesaj |
Titlul subiectului: |
|
|
|
Da-mi cotele sa incerc dar sa stii ca nu promit nimic. Il fac si eu la altcineva.
|
|
Sus |
|
|
Blakut Membru
Data inscrierii: 03 Noi 2008 Mesaje: 1355
Motto: Per Aspera ad Astra. Sau cum era? Localitate: Bucuresti
|
Trimis: 26 Mar 2009 00:32 Download mesaj |
Titlul subiectului: |
|
|
|
Stai ca mai am deocamdata de pus niste lucruri pe tub, cand ajung la momentul adevarului am sa iti zic. Mersi de ajutor.
_________________ Vizitati-mi blogul cu poze! http://blakutps.blogspot.com/
Unde-s multi puterea creste,
Da' gandirea nu sporeste... |
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9509
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 26 Mar 2009 02:24 Download mesaj |
Titlul subiectului: |
|
|
|
Până una alta, poți folosi o mufă de PVC pe post de port-ocular, trebuie să găsești la magazinele de instalații astfel de mufe pentru conectarea țevilor de 1". Să nu uiți să introduci în tub diafragme care să reducă lumina parazită și aberațiile inerente ale obiectivului. Eu am folosit la luneta mea cu lentilă de ochelari 3 diafragme, am redus astfel și diametrul meniscului. Scade mult luminozitatea instrumentului, dar este bun pentru observarea craterelor de pe lună de pildă.
Spor si să sperăm că prietena ta va fi plăcut impresionată de cadou!
|
|
Sus |
|
|
Andi Membru
Data inscrierii: 10 Oct 2007 Mesaje: 1276
|
Trimis: 26 Mar 2009 09:10 Download mesaj |
Titlul subiectului: |
|
|
|
Bună treabă!
Dar de unde lentile de ochelari parabolice? Nu sunt lentile menisc convergent cu diametrul de cam 6 centimetri?
_________________ distanța dintre a observa și a descoperi este cuprinsă între zero și infinit |
|
Sus |
|
|
Doru Dragan Membru
Data inscrierii: 02 Mar 2006 Mesaje: 4414
Motto: PER ASPERA AD ASTRA Localitate: Timisoara
|
Trimis: 26 Mar 2009 15:07 Download mesaj |
Titlul subiectului: |
|
|
|
Andi a scris: | ... lentile de ochelari parabolice? |
O mica scapare
|
|
Sus |
|
|
Blakut Membru
Data inscrierii: 03 Noi 2008 Mesaje: 1355
Motto: Per Aspera ad Astra. Sau cum era? Localitate: Bucuresti
|
Trimis: 26 Mar 2009 20:32 Download mesaj |
Titlul subiectului: |
|
|
|
Citat: | Dar de unde lentile de ochelari parabolice? |
Eu le-am zis ca vreau asferice. Ma gandeam ca o lentila asferica ar trebui sa fie parabolica (pt a focaliza toata lumina intr-un singur punct).
_________________ Vizitati-mi blogul cu poze! http://blakutps.blogspot.com/
Unde-s multi puterea creste,
Da' gandirea nu sporeste... |
|
Sus |
|
|
Mircea Pteancu Moderator
Data inscrierii: 12 Feb 2008 Mesaje: 9081
Motto: ''OBSERVO ERGO SUM'' Localitate: Arad
|
Trimis: 27 Mar 2009 14:11 Download mesaj |
Titlul subiectului: |
|
|
|
Prin anii 1700 toamna se spera,datorita lui Renate Cartezius,ca lentilele cu meridianul de forma hiperbolica vor fi acromate.
Succes cu luneta.La raportulfocal de f/40 sau si mai mic,nu are mare importanta tipul ocularului,merge chiar si un ocular Kepler.Mircea
|
|
Sus |
|
|
Blakut Membru
Data inscrierii: 03 Noi 2008 Mesaje: 1355
Motto: Per Aspera ad Astra. Sau cum era? Localitate: Bucuresti
|
Trimis: 15 Apr 2009 00:19 Download mesaj |
Titlul subiectului: |
|
|
|
Am taiat cam mult din tubul de pvc. A trebuit sa prelungesc un pic cilindrul care tinea ocularul (care eunul singur). Maine se lipesc discurile intre ele (sunt din lemn si le-am lipit, astept sa se usuce).
_________________ Vizitati-mi blogul cu poze! http://blakutps.blogspot.com/
Unde-s multi puterea creste,
Da' gandirea nu sporeste... |
|
Sus |
|
|
Blakut Membru
Data inscrierii: 03 Noi 2008 Mesaje: 1355
Motto: Per Aspera ad Astra. Sau cum era? Localitate: Bucuresti
|
Trimis: 20 Apr 2009 13:41 Download mesaj |
Titlul subiectului: |
|
|
|
Am terminat tubul, fixarea pentru ocular... Se vede destul de neclar, cel putin ziua si mai ales pe margini. Cat de importante sunt diafragmele intr-o luneta?
Ca nu am pus inca asa ceva, ma gadnesc ca ar face imaginea mai clara.
_________________ Vizitati-mi blogul cu poze! http://blakutps.blogspot.com/
Unde-s multi puterea creste,
Da' gandirea nu sporeste... |
|
Sus |
|
|
theogon Membru de onoare
Data inscrierii: 20 Mar 2009 Mesaje: 1189
Motto: impresie, rasarit de soare Localitate: cluj
|
Trimis: 20 Apr 2009 20:24 Download mesaj |
Titlul subiectului: |
|
|
|
Ai inegrit (negru mat) tubul optic in interior ? Este o operatiune obligatorie, daca nu, imaginea este afectata de reflexiile interne din tubul optic. Evident trebuie sa montezi si diafragme pentru limitarea acestor reflexii.
_________________ mihai |
|
Sus |
|
|
florin_astro Membru
Data inscrierii: 01 Oct 2006 Mesaje: 255
Localitate: Tg.Mures, Romania
|
Trimis: 20 Apr 2009 20:53 Download mesaj |
Titlul subiectului: |
|
|
|
Va trebui sa diafragmezi si obiectivul destul de mult, altfel cu o lentila simpla de ochelari nu vei obtine imagine clara nicicum. Prima mea luneta cu lentile de ochelari, avea diametrul de 65mm, dar pentru imagini clare trebuia sa diafragmez obiectivul la 20-25mm. Astfel se reducea destul de mult lumina, insa disparea aberatia de sfericitate si cea cromatica, imaginea obtinuta fiind satisfacatoare.
|
|
