[Erwin]

Am achiziţionat pentru o sumă modestă un teleobiectiv rusesc sistem Maksutov-Cassegrain MC MTO-11CA 10/1000, având optica în stare bună, puţin murdară, dar fără zgârieturi sau ciobituri. Problema este că fostul proprietar a vrut să-l facă colimabil, aşa că a modificat prin polizare locaşul oglinzii principale. Partea proastă este că spaţiul rămas este de cca 1mm pe rază (nu am făcut încă măsurători exacte).

Iniţial m-am gândit că aş putea construi o celulă de susţinere a oglinzii, ca la newtoniene, care să fie prinsă cu 3 şuruburi şi arcuri de capacul instrumentului. Aş dori să aflu părerile voastre în legătură cu acest aspect şi eventuale sugestii/soluţii pentru refacerea obiectivului. Intenţionez să-l folosesc ca telescop vizual pentru început, dar în viitor s-ar putea să încerc şi adaptarea lui pentru foto, inelul M42 nu-l mai are, trebuie refăcut un T2.

[Stanescu Octavian]

Nu am vazut teleobiectivul , dar cred ca a fost facut sa fie cat mai mic ,si usor nu stiu daca ar mai fi loc de arcuri, suruburi. este important ca distanta intre og princilala si menisc + secundara sa fie asa cum a iesit din fabrica.
cred ca ar fi bine sa-l refaci cum a fost original.
la un cassegrain - mak-schmidt o mica variatie de mm a distantei intre primara si secundara duce la modificarea cu cm a planului focal.

[Erwin]

prin construcţie, distanţa dintre menisc+secundară şi primară este reglabilă printr-un filet pătrat care îmbină cele două tuburi şi realizau focalizarea obiectivului pe subiect. Cred că folosind acest sistem de reglaj pot compensa eventualele mici abateri de la poziţionarea originală. Am să fac măsurători cât mai precise săptămâna viitoare când ajung cu el acasă.

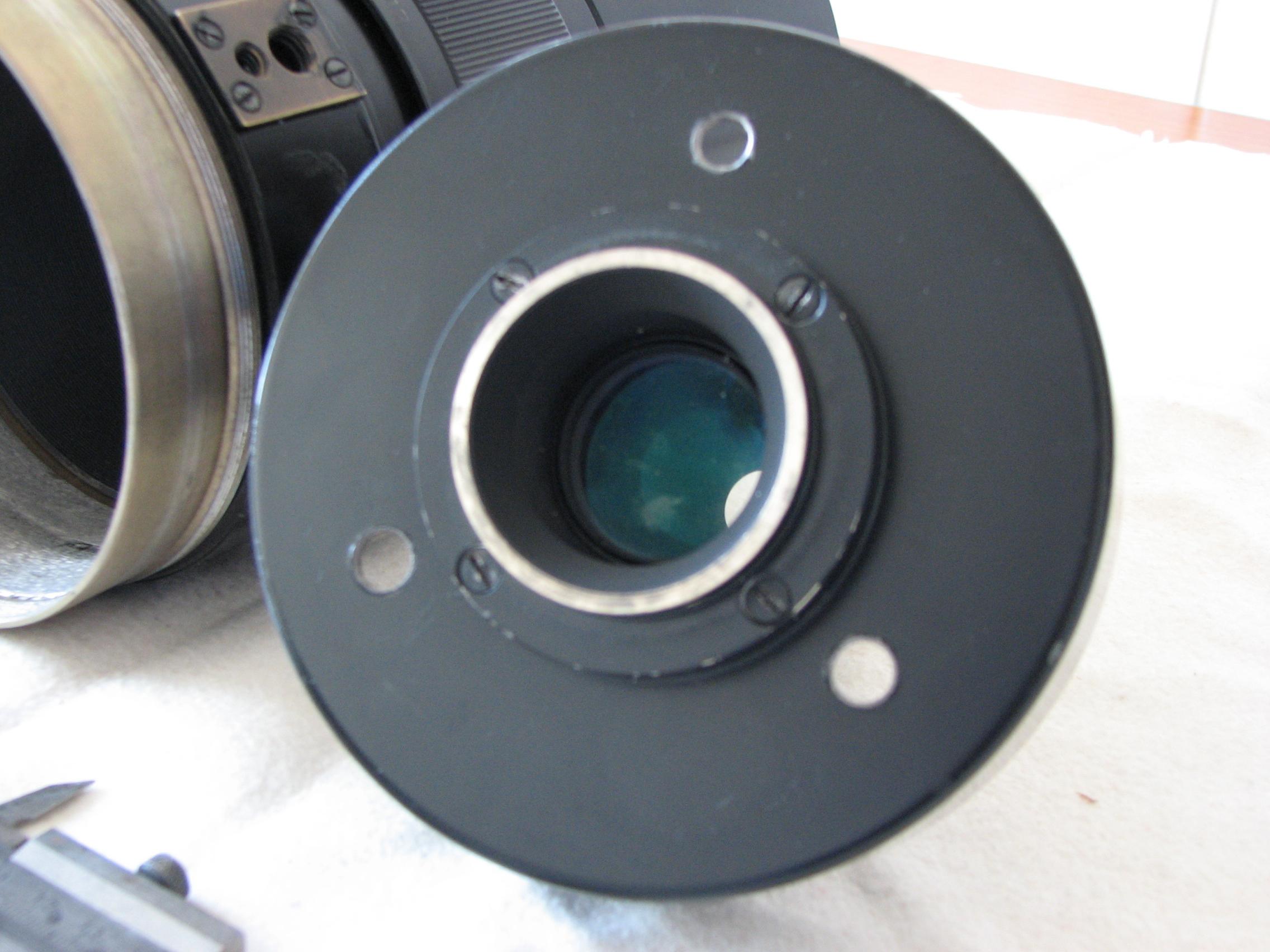

am uitat să menţionez că în capacul din spate este inclus un corector de câmp format din lentile acoperite anti-reflex.

[mak]

Poti sa ne spui, te rog, daca e Gregory sau Rumak si cam cat de mare e obstructia centrala? Din poze pare a fi Gregory.

[Erwin]

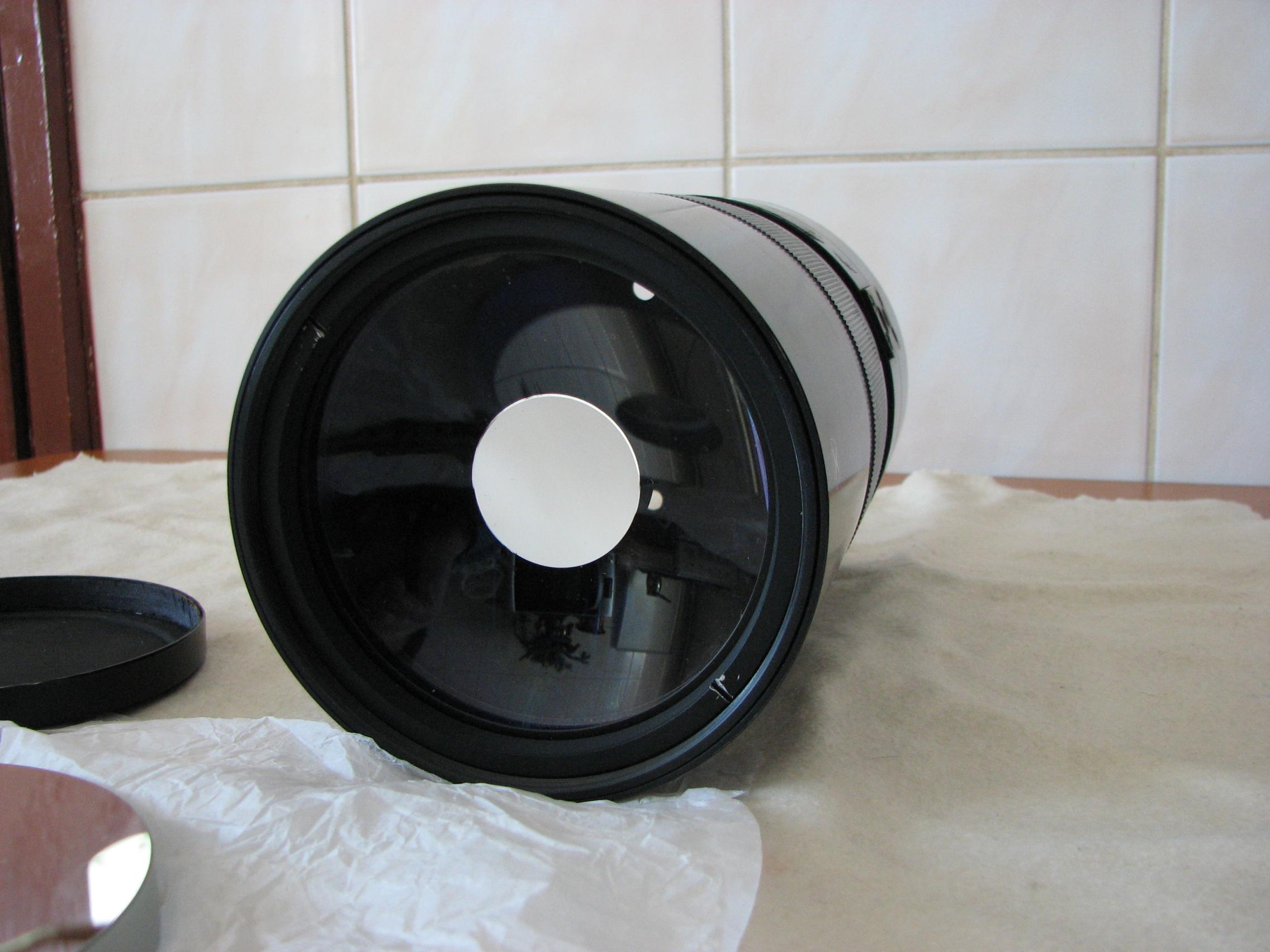

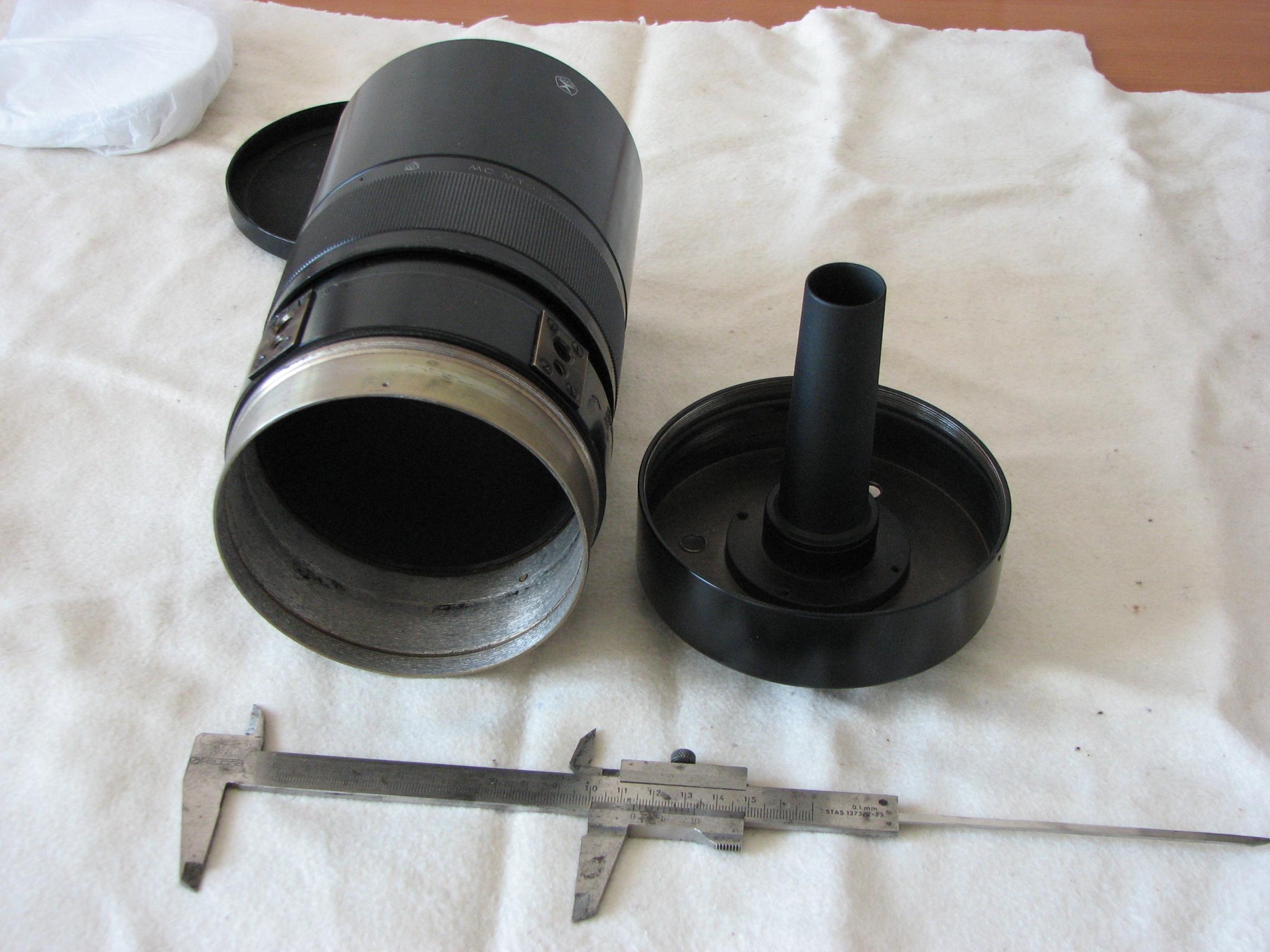

nu ştiu ce sistem este, mai postez nişte poze. Gaura oglinzii principale are 40mm şi are 110 mm diametru iar meniscul are 100 mm. Nu am măsurat oglinda secundară.

[neox]

La multi ani pe anul asta (mai cu intarziere ) la toata lumea !
Faina achizitia!
Nu inteleg de ce fostul proprietar o fi vrut sa modifice obiectivul , rusii fac/faceau optica f. buna si nu cred ca era nevoie sa umble la obiectiv...ma rog
Nu il poti lasa in forma originala? eventual sa acoperi acele 3 "gauri de colimare" de pe spate?

P.S. Uite cine mi-a furat sublerul !, am si eu unul identic, mostenire de la tata

[Erwin]

La mulţi ani şi ţie, Neox! La fel şi celorlalţi!

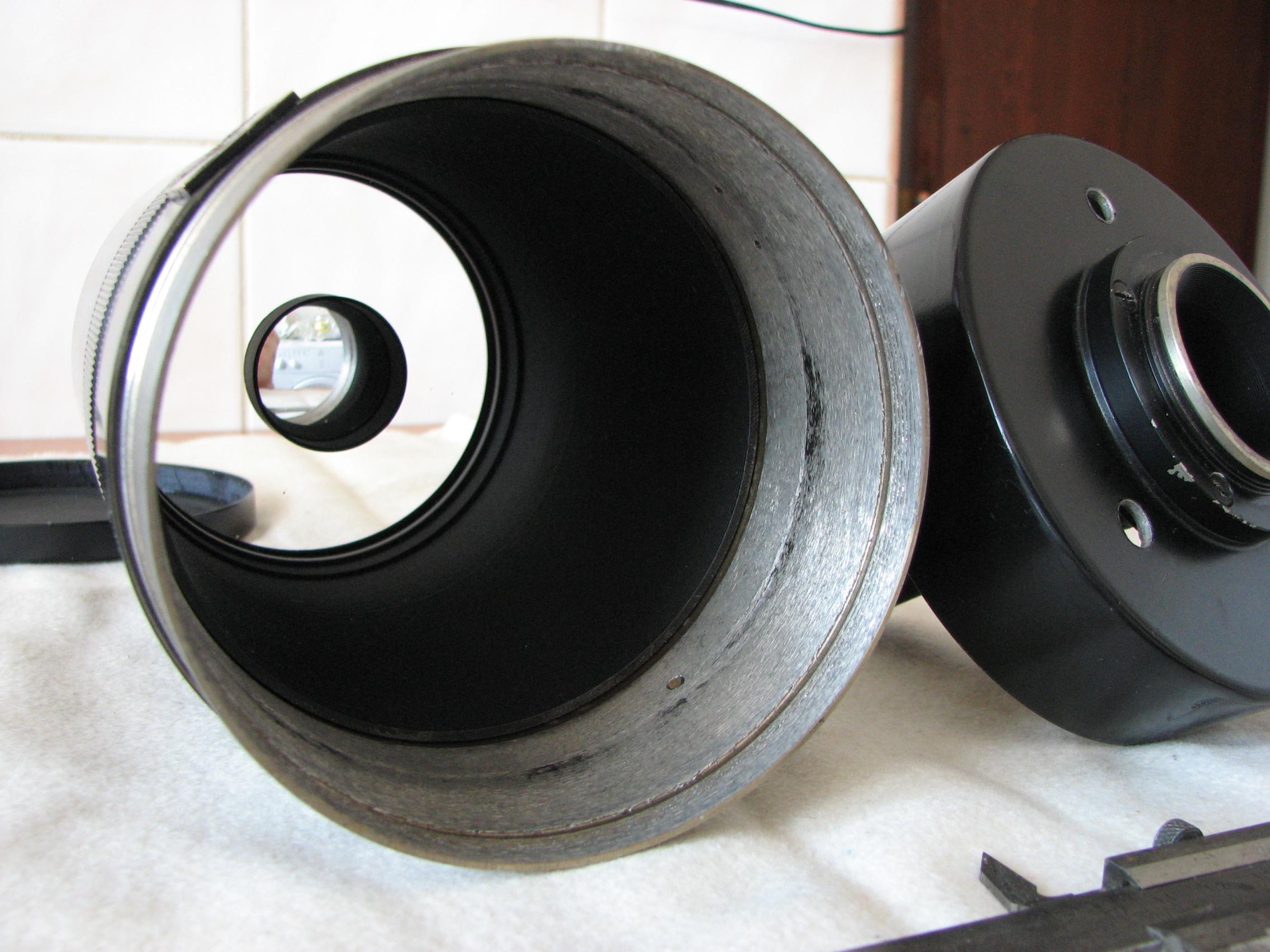

După cum se vede în poze, exact la forma originală nu am cum să ajung, umărul interior care venea în faţa oglinzii principale este polizat, la fel şi filetul pe care venea un capac şi pe care nu l-am primit. Eventual pot da la strungar să facă un inel pe care să-l prind cu şuruburi în tub, găurile din tub să fie lărgite şi astfel să pot să-l colimez, iar în spate să confecţionez un alt capac filetat, dar pot doar presupune cum a fost original. Între acest capac şi oglindă era pus silicon, se vede o urmă circulară pe spatele oglinzii.

[mak]

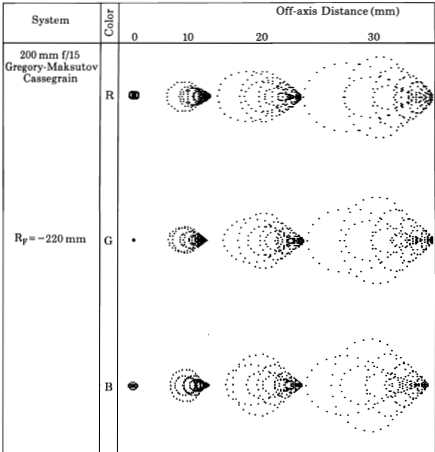

Cred ca e Gregory pentru ca nu vad suruburi de colimare la secundara (de fapt o zona aluminizata pe interiorul meniscului). Ma gandesc ca e asa si datorita prezentei corectorului de camp. Pe axa, Gregory e ok, dar catre margini sufera de coma si astigmatism. Plus ca la foto trebuie si camp plat.

Obstructia centrala s-ar putea sa fie cam mare. Secundara ar trebui sa fie ceva mai mare decat gaura din primara, care gaura are 40mm. Asta inseamna minim 40% pe diametru.

Eu as incerca sa-l refac la forma originala (cum a gandit-o rusul). Vad ca producatorii s-au gandit si la folosirea ca telescop:
http://www.rugift.com/photocameras/tourist...chment.htm
Nu mi se pare o solutie viabila. Cred ca cel mai bine ar fi sa focalizezi la infinit prin deplasarea secundarei fata de primara si focalizarea fina sa o faci cu ajutorul unui crayford sau focuser elicoidal montat in spate (daca permite backfocus-ul).

Tubul primarei ce diametru interior are?

[Doru Dragan]

Exista o gramada de site-uri care se ocupa de scula asta. Din cate tin eu minte, chiar si aici pe forum s-a discutat pe tema asta, a modificarii rubinarului pentru vizual. cauta cu atentie si sigur vei gasi. Ai noroc. Ai achizitionat ceva fain. O sa ai cu ce te "juca" multa vreme:
http://en.wikipedia.org/wiki/Rubinar
http://www.novacon.com.br/lenses05.htm
http://www.fen-net.de/reinhold.graf/as-mc.html
http://www.astronomy.ro/forum/viewtopic.ph...mp;start=0
http://www.astronomy.ro/forum/viewtopic.ph...ht=rubinar
Cred ca ai destul de studiat

[Stanescu Octavian]

Nu este Gregori , ca secundara e convexa depusa pe menisc. La gregori se lungeste jucaria ca secundara se pune dupa focarul primarei si e concava.
Este Mak-cssegrain cu corector de coma inainte de focar pentru a asigura un o imagine buna in planul focal in care se afla filmul unui ap foto.
probabil ca afost gandit sa obtina o imagine acceptabila tiparita pe o coala foto A4.

[mak]

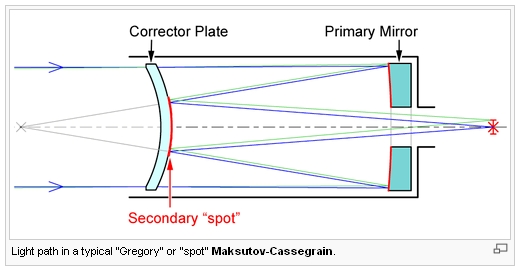

Eu ma refer la Gregory-Maksutov (de la John Gregory) si nu la cassegrain gregorian (conceput de James Gregory) care nu e catadioptric sau la Maksutov-ul Gregorian propus de Dimitri Maksutov in 1941.
John Gregory a fost cel caruia i-a venit ideea aluminizarii unei portiuni interioare a meniscului pentru a juca rolul de oglinda secundara. De aici si numele acestui tip de Maksutov. Ca o paranteza, John Gregory a murit in noiembrie 2009 intr-un accident rutier.

[Stanescu Octavian]

Da, scuze nu stiam ca atatia Gregori au lucrat cam prin aceasi zona a secundarelor .
Dar stiu ca metoda aluminizarii pe menisc da rezultate slabe iar in cazul de fata corectorul cu lentile salveaza economia de secundara .

[mak]

Avantajul mak-ului de tip Gregory e ca obstructia centrala e mai mica decat la Rumak. Rumak-ul e mai bine corectat datorita existentei unui grad de libertate in plus (secundara separata), dar are ca dezavantaj o obstructie centrala mai mare si un tub mai lung.
Vazusem pe undeva (pe internet, adica) un mak de 10" sau 12" la care s-a preferat varianta Gregory tocmai din motivele de mai sus. Ziceau ca s-au inspirat dupa un mak facut de Orion Optics UK. Din ce am mai citit, ei fac o varianta de Gregory cu secundara cu curbura diferita de menisc.

[Erwin]

mulţumesc tuturor pentru intervenţii. Am primit informaţii preţioase care mă vor ajuta la refacerea şi adaptarea lui pentru vizual. Într-unul din link-uri se vede cum este montată oglinda primară, cu ajutorul unor inele, dar la rubinar, care este similar dar nu identic. Poate totuşi soluţia asta este cea mai bună.

PS Primara este cu 10 mm mai mare decât meniscul.

[Doru Dragan]

Abordeaza-l direct pe Zoth ca banuiesc ca stie TOT despre subiectul asta ca a avut de-a face personal cu un asemenea "animal".
