[sergiu IASI]

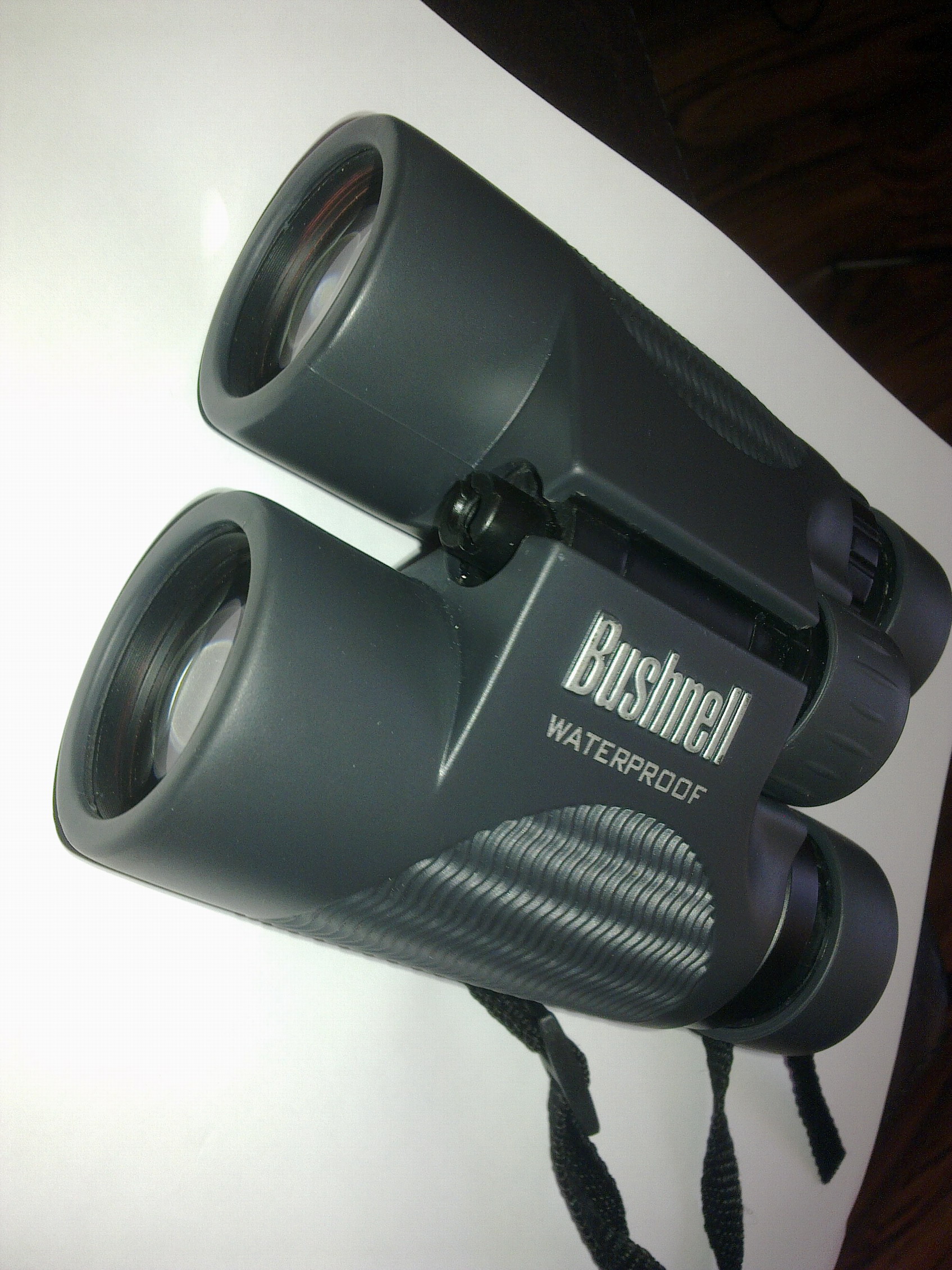

Ieri am reusit performanta de a scapa binoclul meu de la aproximativ 1 metru pe iarba. Chiar daca suprafata pe care a cazut nu era deosebit de dura am avut neplacuta surpriza de a constata ca binoclul dubleaza imaginea ( imaginea din stanga find mai jos si putin lateral stanga fata de imaginea din partea dreapta ). Inainte de incident binoclul vedea foarte bine. Modelul binoclului se poate vedea in imaginile atasate.

[sergiu IASI]

Cind am privit prin obiective am constatat ca imaginea din partea stinga nu era perfect circulara (in partea de sus spre stanga apare ceva ca o linie dreapta ) Am constatat ca ceea ce se vede este prisma care s-a deplasat de la locul ei. Sincer habar nu am cum as putea remedia defectiunea, nu stiu cum s-ar putea ajunge la prisme si daca voi mai putea utiliza vreo-data binoclul la fel ca inainte.
Daca aveti vre-o solutie la problema asta as fi recunoscator. Atasez imaginile fotografiate prin ambele obiective pentru a se putea observa diferenta.

[catalin dumitru]

Salut .
Binoclul e cu prisme roof , si deci foarte sensibil la socuri.

Sistemul acesta redresor nu mi-a placut niciodata, dar asta e alta poveste.

Trebuie sa detasezi ocularul din partea cu pricina si sa extragi ansamblul cu cele doua prisme. Una e cea cu acoperis si in fata ei se afla cea deviatoare , separata de cealalta de un distantier diafragmat.

Posibil ca una din prisme sa se fi deplasat. Verifica sistemul cu arc lamelar care le tine lipite.

Se poate si sa se fi miscat tot ansamblul. Vezi unde sunt ascunse sub mansonul de cauciuc cele trei surubele care fixeaza si totodata fac colimarea .

Dupa ce te asiguri ca prismele sunt pe locul lor , montezi totul la loc si recolimezi din cele trei surubele de sub cauciuc , pe o stea , preferabil cu binoclul asezat pe un plan inclinat .

succes,

catalin.

[sergiu IASI]

Multumesc pentru informatii Catalin !
Nu stiu sigur daca procedez cum trebuie asa ca mai intreb ca sa nu stric mai mult.
Am scos mansonul de cauciuc al ocularului si am dat de ceea ce se vede in imaginea de mai jos.
Ca sa demontez ocularul trebuie sa introduc virfurile unei pensete in gaurile diametral opuse de pe ocular si sa rasucesc ? Sau trebuie sa procedez altfel ?
Cele trei suruburi pentru colimare inca nu am dat de ele.
Dar mai intai sa demontez ocularul si mai vorbim.
E prima data cind fac asta si sunt mai precaut.
Multumesc anticipat !

[zoth]

Nu, nu trebuie sa demontezi lentilele ocularului ci sa-l scoti de pe tub.
Suruburile de care zicea Catalin le gasesti la baza ocularului nu la extremitatea lui.
Pune inapoi mansonul si cauta la baza ocularului.

[sergiu IASI]

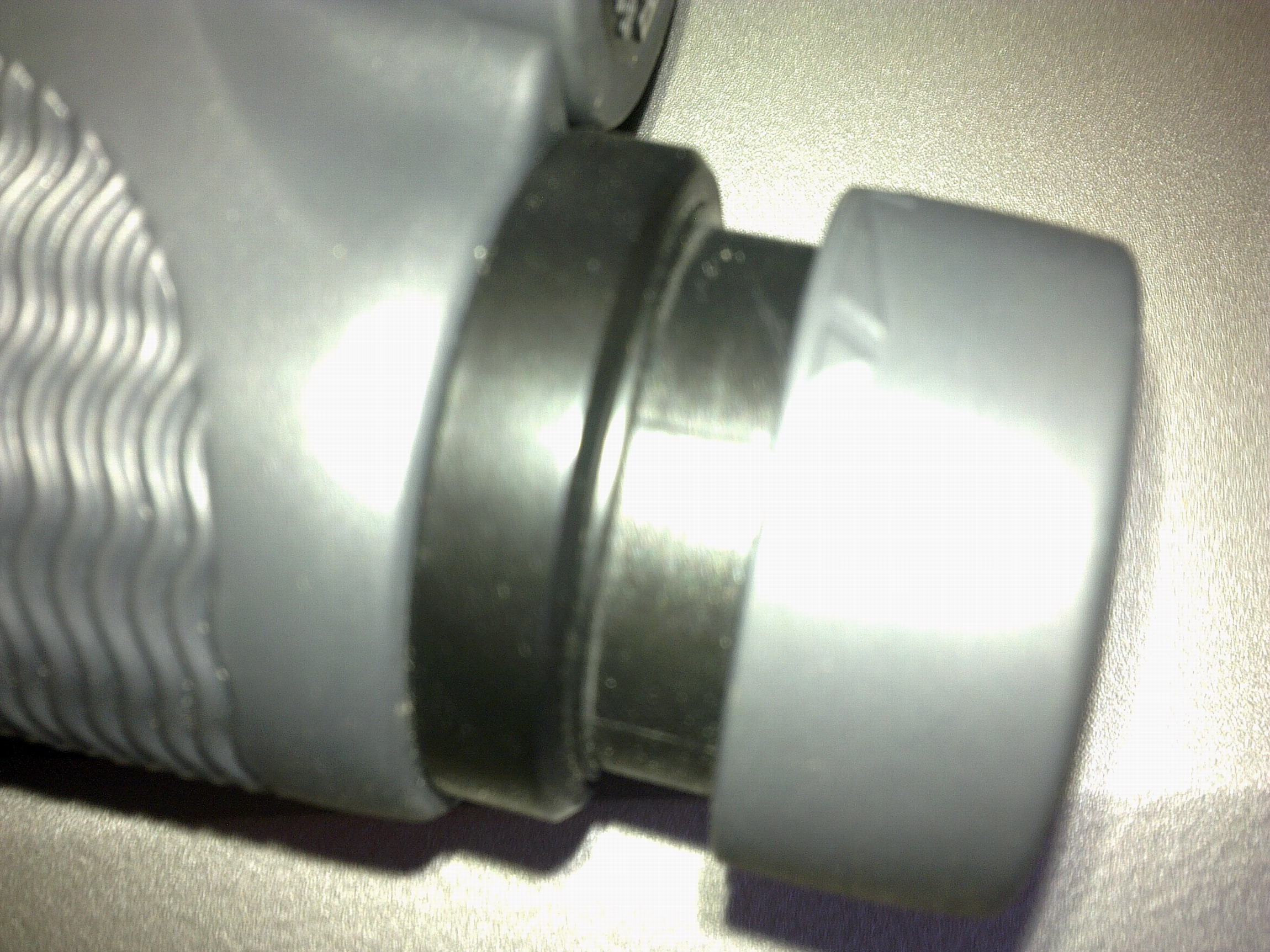

Baza ocularului arata ca in imaginea de mai jos.
Chiar nu-mi dau seama cum as putea scoate ocularul de pe tub.
Probabil ar trebui sa scot toata protectia de cauciuc a binoclului dar pentru asta cred ca ar trebui separate cele doua tuburi. Cele trei suruburi doar sub protectia de cauciuc daca sunt.
Ocularul ar trebi rasucit cumva ca sa iasa ?
Poate pun intrebari timpite dar chiar nu stiu cum sa abordez problema. Scuzati-mi nestiinta.
Dar stiu ca nimic nu e imposibil si cu putin ajutor voi reusi. Oricum, mai rau de atat nu poate fi pentru ca in momentul de fata binoclul este inutilizabil.

[zoth]

Verifica daca inelul pe care l-am marcat cu sageata rosie este corp comun cu ocularul, corp comun cu tubul binoclului sau piesa separata. Cu ocazia asta inspecteaza si sub zona marginala a protectiei de cauciuc (zona marcata cu sageata albastra).
Daca inelul in cauza este o piesa separata si sub zona marginala a protectiei nu ai dat de niciun surub, incearca o defiletare sau extragere a lui.

[catalin dumitru]

[sergiu IASI]

Situatia se prezinta in felul urmator :
Inelul respectiv este din plastic si dupa mai multe fortari am reusit sa-l rotesc dar asta nu a ajutat la nimic pentru ca nu era prevazut cu filet. Se roteste pur si simplu dar nu se poate deplasa nici in sus nici in jos si nici nu pot extrage ocularul. Asa ca am fost nevoit sa indepartez toata protectia de cauciuc a binoclului si am dat de 4 suruburi dispuse circular in jurul ocularului (suruburile notate cu albastru in imagini ) si un surub care dupa parerea mea fixeaza ocularul de corpul binoclului (surub notat cu rosu ). Toate suruburile erau protejate de slicon asa ca am indepartat siliconul ca sa-mi dau seama ca acolo sunt suruburi.
Acum rolul suruburilor nu-l stiu exact (pentru colimare stiam a trebuie sa fie 3 nu 4 suruburi ) dar daca desfac surubul notat cu rosu voi putea sa scot ocularul ?

[zoth]

Uite doua sectiuni care ar putea sa te ajute cumva:

PS. cele 4 suruburi sigur sunt de la grupul de prisme

[sergiu IASI]

In sectiune e mai complex decit ma asteptam sa fie.
Voi incerca sa desfiletez surubul rosu poate prin aceasta manevra voi putea scoate ocularul.
Prin actionarea celor patru suruburi de la prisme se poate repozitiona prisma deplasata ? Sau trebuie neaparat indepartat ocularul pentru repozitionare ?

[zoth]

Nu e obligatoriu ca modelul tau sa fie la fel de complex in sectiune.
Citeste cu atentie ce ti-a spus Catalin mai sus, primul lucru trebuie sa verifici daca prismele s-au deplasat simultan sau relativ una fata de alta. Pentru asta trebuie sa scoti ocularul.

[sergiu IASI]

Cred ca binoclul meu este de unica folosinta. Am demontat tot ce se putea demonta din jurul ocularului si ce a ramas este un bloc compact din plastic fara imbinari sau parti filetate care s-ar putea demonta. Totul e dintr-o singura bucata. Se poate vedea din poza ca lentila ocularului este lipita cu silicon. Poate ca daca voi indeparta siliconul din jurul lentilei voi reusi sa o scot, altfel totul pare capsulat.

[MariusP]

Din pacate, e normal sa fie incapsulat si/sau etansat cu silicon, pentru ca in imaginea din primul mesaj al tau scrie ca-i "Waterproof"

[catalin dumitru]

Nu are cum sa fie de unica folosinta !!

Vezi ca de regula nu toate suruburile de la baza ocularului sunt pentru centrarea sistemului redresor.

De obicei , cele (suruburile) care sunt putin mai sus , la multe modele sunt doar doua diametral opuse , acelea sunt cele care fixeaza ocularul de corpul binoclului.

Prin urmare , posibil sa ai trei surubele la 120 grade , dispuse in acelasi plan , mai aproape de obiectiv, iar la cativa milimetri mai aproape de ocular , pot fi unul , doua sau chiar trei asemenea suruburi (in functie de model) , suruburi care fixeaza corpul ocularului de corpul binoclului.

Daca prin extragerea acestor suruburi (de obicei sunt doua sau trei) , inca nu iese ocularul , e posibil sa existe si un filet raspunzator de problema.

Poate e doar un chit de etansare si prin tragere mai in forta vei reusi sa-l desprinzi.

Daca nu se desface prin tragere , incearca sa rasucesti in sens antiorar.

Nu se poate sa nu iasa . Da-l afara pe nemernic !!

catalin.
