[jimao22]

La on-axis-guider exista niste ghidaje in coordonate X-Y care misca camera de ghidaj cu totul pana gasesti o stea de ghidaj corespunzatoare.
La OAG-ul pe care vreau sa-l fac, prisma este reglabila +- 5 grade in "altitudine", in limitele permise optic vorbind pentru o reflexie buna chiar daca prisma nu este argintata si reglabila si in "azimut" printr-un surub, nemaivorbind de reglajul ce se poate face rasucind camera de ghidaj cu totul 360 grade in jurul axei opice principale, ca sa gasesti daca vrei o stea de ghidaj de jur imprejurul pozitiei centrale a camerei principale. Sper ca m-am facut inteles...
Am sa pun in Dropbox pozele pe care le-am descarcat pana acum unde am gasit ceva relevant in domeniu, ca sa intelegeti despre ce e vorba pana acum.
Am mai constatat (ca pe mine nu m-a dus mintea sa verific) ca oglinda OAG-ului nu obtureaza traseul luminii ce cade pe senzorul camerei principale, acesta din urma (senzorul) fiind mai mic decat deschiderea de 1.25" din tubul final al traseului optic. Se vede asta tot in pozele din Dropbox.

https://www.dropbox.com/home/Public/OAG

[Erwin]

Nu este bun link-ul, îmi văd doar propriul folder public din Dropbox.

[jimao22]

https://dl.dropbox.com/u/98966678/OAG.rar

Cred ca acum merge...
Am gresit eu ceva data trecuta. Scuze!

[Erwin]

complicată chestie... îmi place!

[jimao22]

Cand ai in fata un proiect aproape perfect (nu al meu, fireste) e greu sa faci inovatii prea mari.
Am mers cam greu cu proiectarea fiindca am vrut sa o fac in SolidWorks, folosind aceasta ocazie sa imi imbunatatesc performantele modeste de lucru cu acest program.
Initial, la sugestia lui Alexandru Savin, am vrut sa fac si un reglaj in adancime pentru prisma dar cumva acest lucru este redundant cu reglajul unghiular pentru prisma, asa ca am renuntat la idee. Ar fi complicat prea mult proiectul, care o sa fie si asa dificil sa il fac, fiindca nu am mai lucrat la un strung si la o freza, asa, mai mult, de cand eram in liceu la atelierul-scoala (am avut bafta sa fac acele ore lucrand pe astfel de utilaje si nu tragand la pila, bomfaier si smirghel ca marea majoritate a colegilor de liceu).

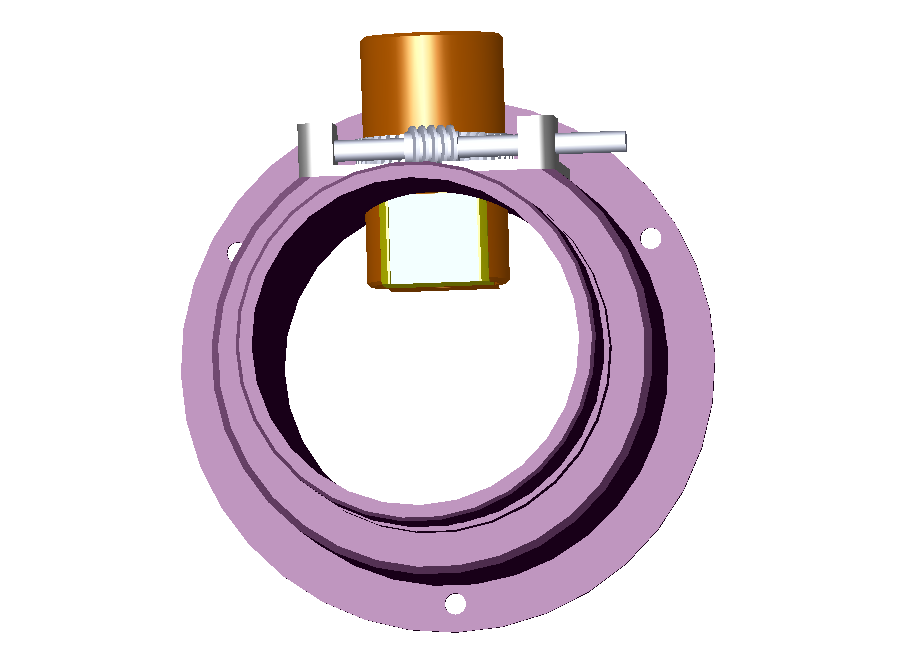

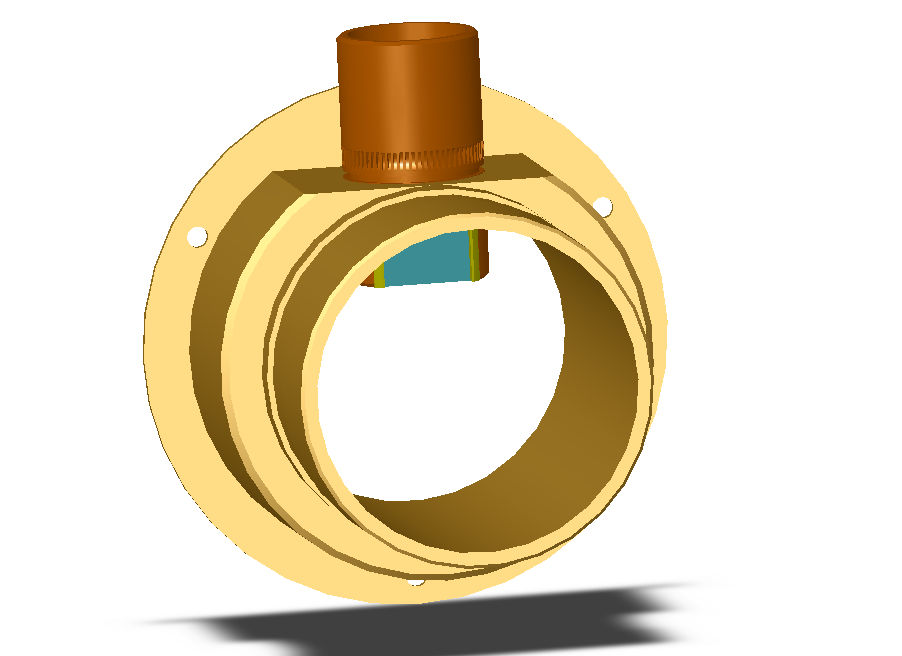

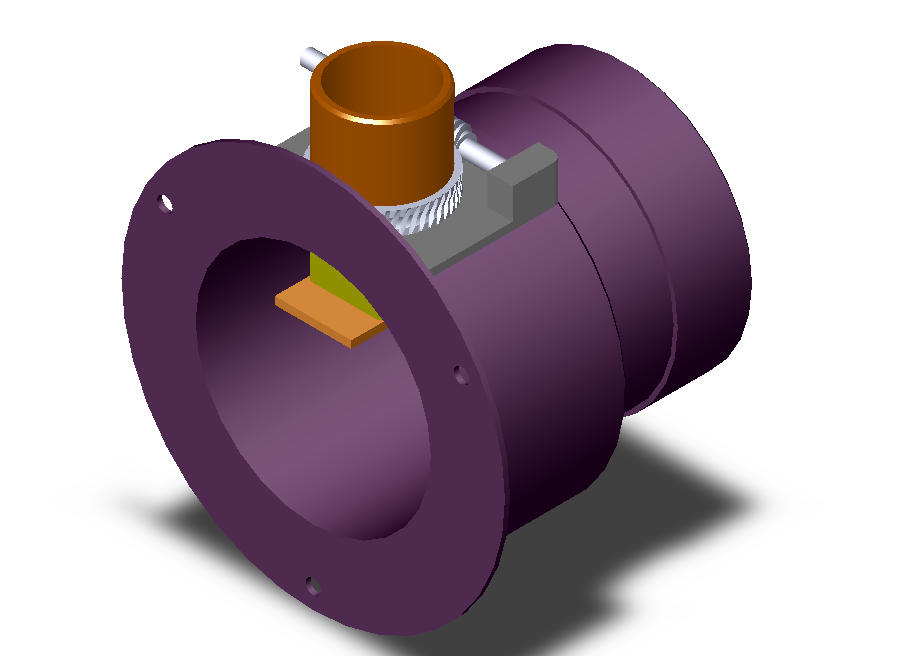

Deci, revenind, proiectul, intr-o faza intermediara arata cam asa. Se va completa cu reglajul pe "azimut" al prismei (vezi "dinti angrenajului"), cu surubelul de reglaj pe "altitudine" (aproape gata) si cu un focuser mic si cat mai simplu.
Pe parcurs am sa mai fac modificari si imbunatatiri, pe masura ce au sa se lege ideile.
Ii multumesc lui saiph pentru prisma pe care a avut marinimia sa mi-o ofere (am sa ma revansez pentru asta) si lui Alexandru Savin pentru sprijinul moral, deocamdata, sunt sigur daca voi avea nevoie de supervizare la proiectare, ma poate ajuta cineva cu programul asta.

[jimao22]

Profitand de conditiile meteo favorabile pentru astronomie, azi am avut "first light" la strung si la freza, lucrand la OAG.
Proiectul nu a avansat prea mult de la ultima postare, dar cred ca anumite repere nu vor suferi mari modificari, unul din acestea fiind corpul. Asa ca azi, de la 7:30 la 17:30 (cu exceptia unei pauze cumulate de la aceasta activitate de maxim 2 ore) am lucrat la corpul principal al off-axis-guider-ului.
A mers incet fiindca a trebuit sa ma invat cu utilajele, sa imi aduc aminte ce mai stiam din copilarie si sa repar greselile facute ( ).
Am facut si niste filmulete, doar asa, pentru aducere aminte - o sa-l pun pe youtube imediat ce porneste internetul asta nastrusnic.

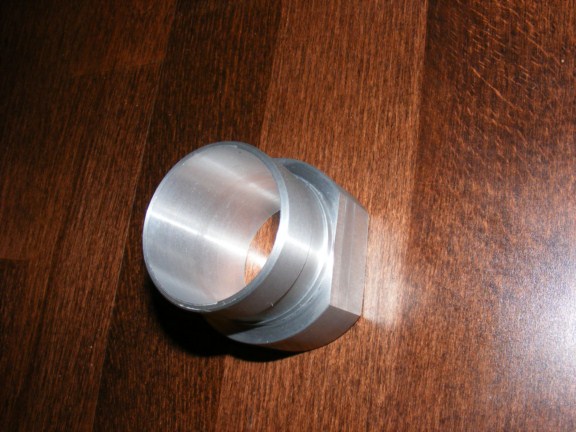

Cert e ca la final mi-a iesit o piesa care corespundea cerintelor si imi depasea asteptarile. Fiindca nu am avut material care sa-mi acopere si dimensiunea flansei de 75mm de fixare pe roata de filtre, am facut corpul fara flansa, urmand ca flansa sa o fac separat si sa o montez prin presare la cald de corpul principal.

[neox]

Wow, foarte fain si bine finisat a iesit pentru aducere aminte
La final presupun ca anodizezi toate piesele?
Tare ma mananca sa strang si eu de un strung, ca cu meseriasii de la noi m-am lamurit

Spor in continuare la mestereala!




P.S. Ca orice artizan care se respecta neaparat sa pui poze din timpul lucrului cu fericitul cuplu strungul si freza

[jimao22]

Uite-le aici - http://youtu.be/9ftKBrNdeBs

[neox]

Super !!
Un mic off topic....
Am vazut ca Wabeco face si strunguri cu batiu prismatic din fonta si cilindric. De ce ai optat pentru a doua varianta? Greutate mai redusa? Nu tinde sa flexeze daca lucrezi pe otel si tai mai consistent?

[jimao22]

Alegerea a fost facuta sub presiunea timpului (trebuia decizie rapida) si nu am avut timp sa studiez bine toate problemele, iar cand am vrut sa schimb, nu s-a mai putut.
Avantajul major al celuilalt era ca avea toate manetele frontal (dupa cum vezi la asta avansul are maneta la capatul saniilor).
Dat fiind faptul ca o sa aschiez in 90% din cazuri aluminiu, bronz, alama, nu-mi fac probleme prea mari, iar cand voi avea si piese din otel, acestea o sa fie relativ mici. Pentru piese mari din otel (dar fara pretentii mari de precizie) am SN400.
Uitandu-ma la cum a iesit piesa asta insa, sunt foarte multumit. De ex., la frezare vezi ca au fost mai multe treceri, care vizual au lasat niste urme care atesta acest fapt. Daca dai insa cu degetul pe acea suprafata, nu simti nimic, e ca si cum ar fi o suprafata facuta toata printr-o singura trecere.

[jimao22]

Dupa o perioada de aproape 4 saptamani in care nu am mai pus mana pe scule, am revenit cu dorinta de a termina OAG-ul pana la reuniunea astronomy.ro.

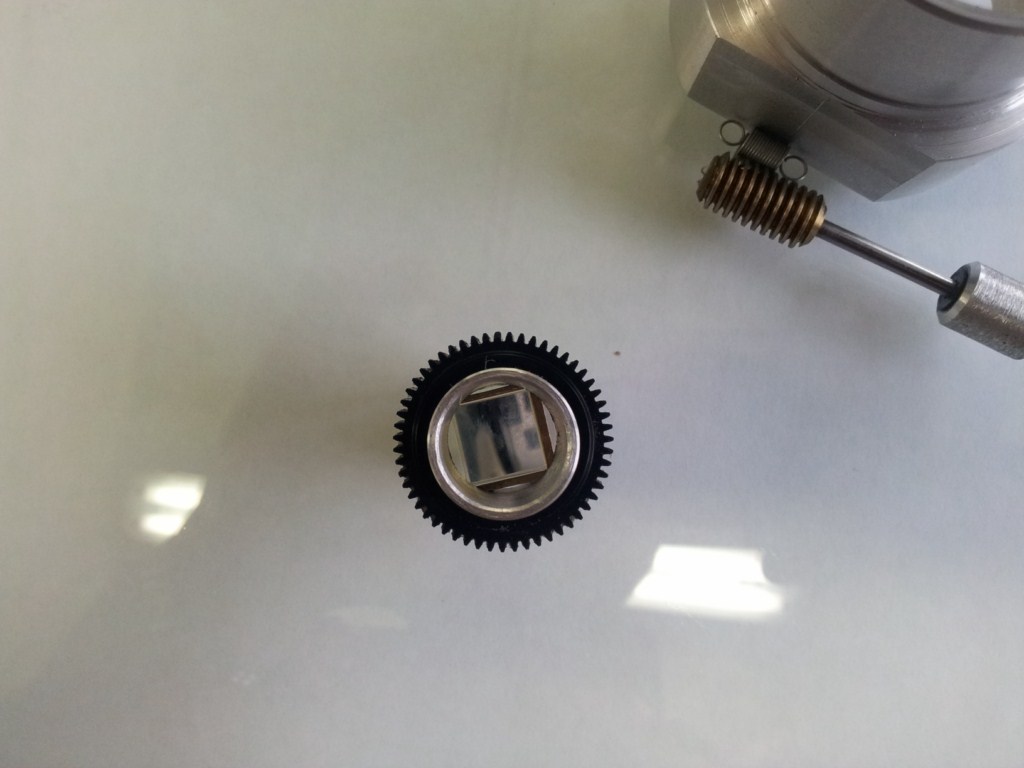

Marea problema era sa gasesc / fac mecanismul melc-roata melcata cu care sa rotesc fin pe azimut prisma cu reflexie totala, ca sa gasesc stele de ghidaj in camp. Facand curatenie pe la mine, am desfacut 3 imprimante si un scaner - toate vechi si stricate - si am gasit o superba pereche melc-roata melcata. Melcul era solidar cu axul unui motor pas-cu-pas ce si-a gasit sfarsitul barbar in acest mod, iar roata melcata, din plastic, era cea angrenata de acest motor.
Motorul odata desfacut, am ramasa cu un magnet permanent agatat de ax, pe care l-am spart cu ciocanul si in felul asta am ramas cu miezul de aluminiu, prins bine de ax si care va avea rol de buton de reglaj in viitorul OAG.
Melcul e un pic cam mare si va trebui sa fac niste modificari in proiect ca sa-l prind cu un singur lagar, nu cu doua, dar are o tija lunga intre el si buton asa ca nu cred sa fie o problema.
Roata melcata am gaurit-o pe strung si am introdus-o fortat pe tubul ce tine port-prisma (piesa din alama).
Piesa din alama a fost cea mai mare provocare, fiind facuta dintr-o bara de alama, integral pe freza. Am invatat o multime de smecherii noi cu ocazia asta, dupa ce bineinteles am stricat prima piesa inceputa (ceea ce se vede este exemplarul 2).

[jimao22]

- de sters -

[neox]

Felicitari pana in prezent! O frumusete !
Arata mai bine decat cele mai multe chestii din comert mai ales cu atatea posibilitati de reglaj. Nu m-am implicat in astrofoto inca dar din ce am vazut pe net majoritatea OAG-urilor nu sunt decat niste flanse cu o prisma in ea, nimic ajustabil.
Finisajul final cum va fi? Aluminiu curat sau poate anodizare?

[jimao22]

Trebuie anodizat, sa vedem unde voi gasi substantele chimice necesare, in cantitati mici (ca la saci am aflat de unde sa iau). Daca nu, vopsea neagra. Nu ramane nimic alb ca nu da bine la ochi noaptea.

[jimao22]

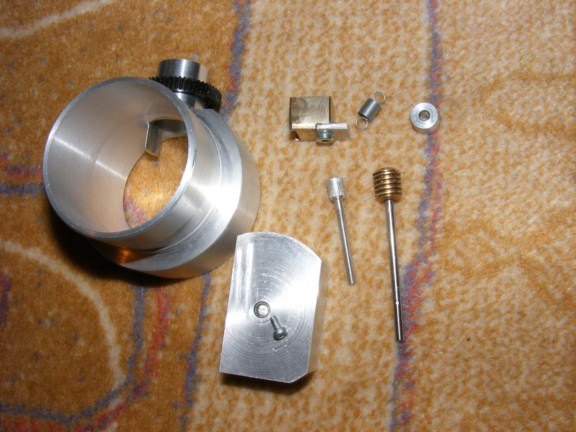

Update la topic.
-am asamblat port-prisma cu placuta de reglaj
-am facut surubul lung de reglaj in altitudine si l-am randalinat,
-am facut un bloc mai mare din care voi freza piesele ce vor prinde ca niste potcoave tubul port-camerde ghidaj
-am scurtat melcul ca sa-l fac sa fie usor de pozitionat cum imi va permite ansamblul roata de filtre / focuser intre care OAG-ul va fi montat

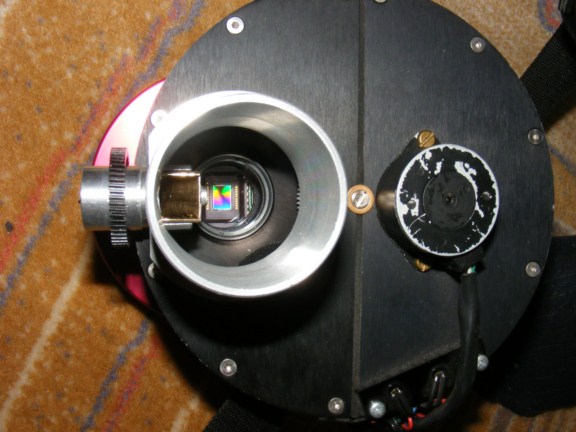

-am gaurit corpul OAG-ului si am pus tubul port-camera in el, impreuna cu port-prisma, ca sa vad cum arata pe traseul optic
