Ultimul proiect la care am lucrat este legat de un dispozitiv Night Vision cumparat la o licitatie pe eGUN.
Este un NVD gen 2+ care se foloseste atasat in fata lunetelor de vanatoare si care permite amplificarea luminii in conditii de noapte.
NVD-ul este NightSpotter X ca in poza (se poate folosi si in fata unui binoclu asa cum se vede mai jos).

[mihai_mail_ro]

In spatele tubului optic se afla un ansamblu format din prisme si lentile care are rolul de a prezenta imaginea de pe ecranul tubului ca si cum ar fi la infinit. Astfel luneta sau binoclul atasat dupa acesta este folosit in spatele dispozitivului NVD in mod normal, fara a se reface focalizarea pentru imagini la infinit.

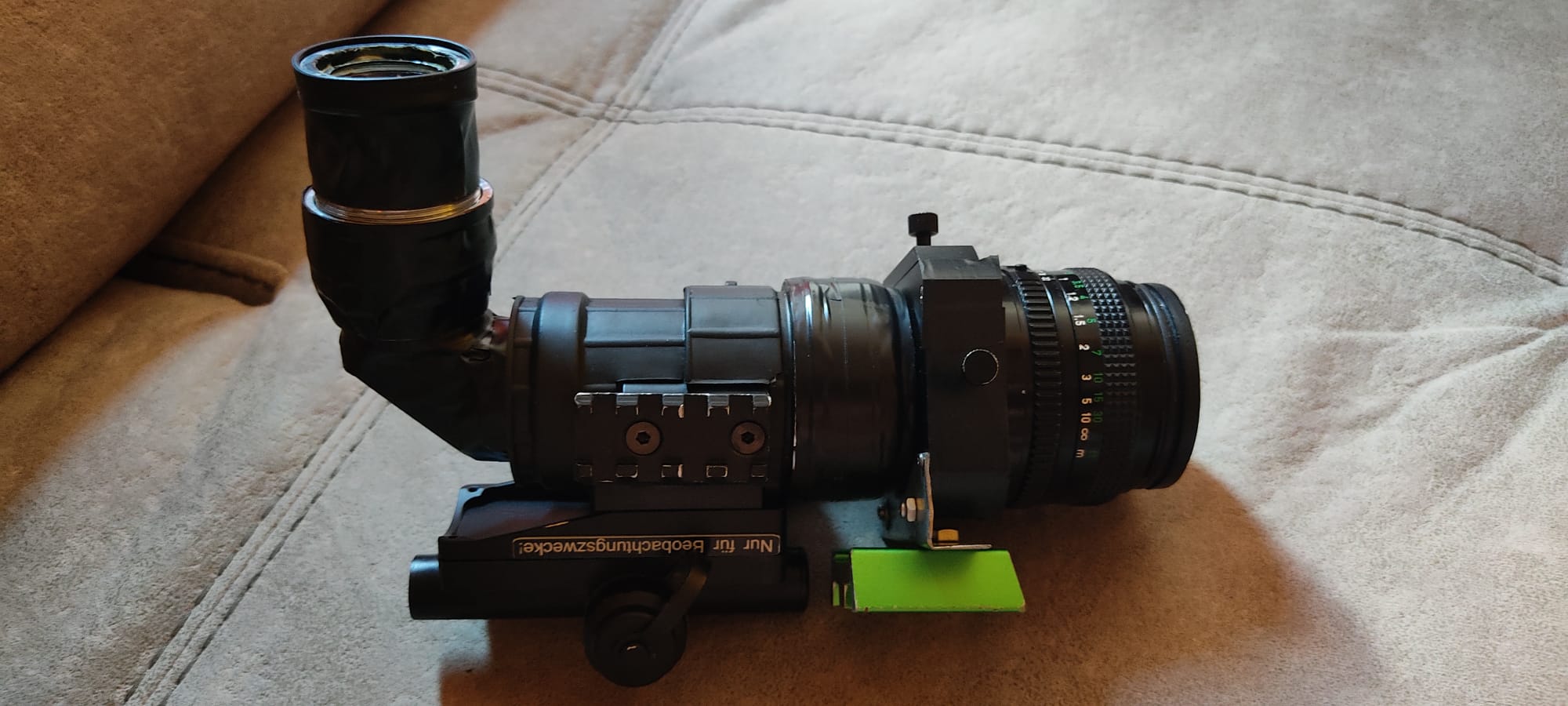

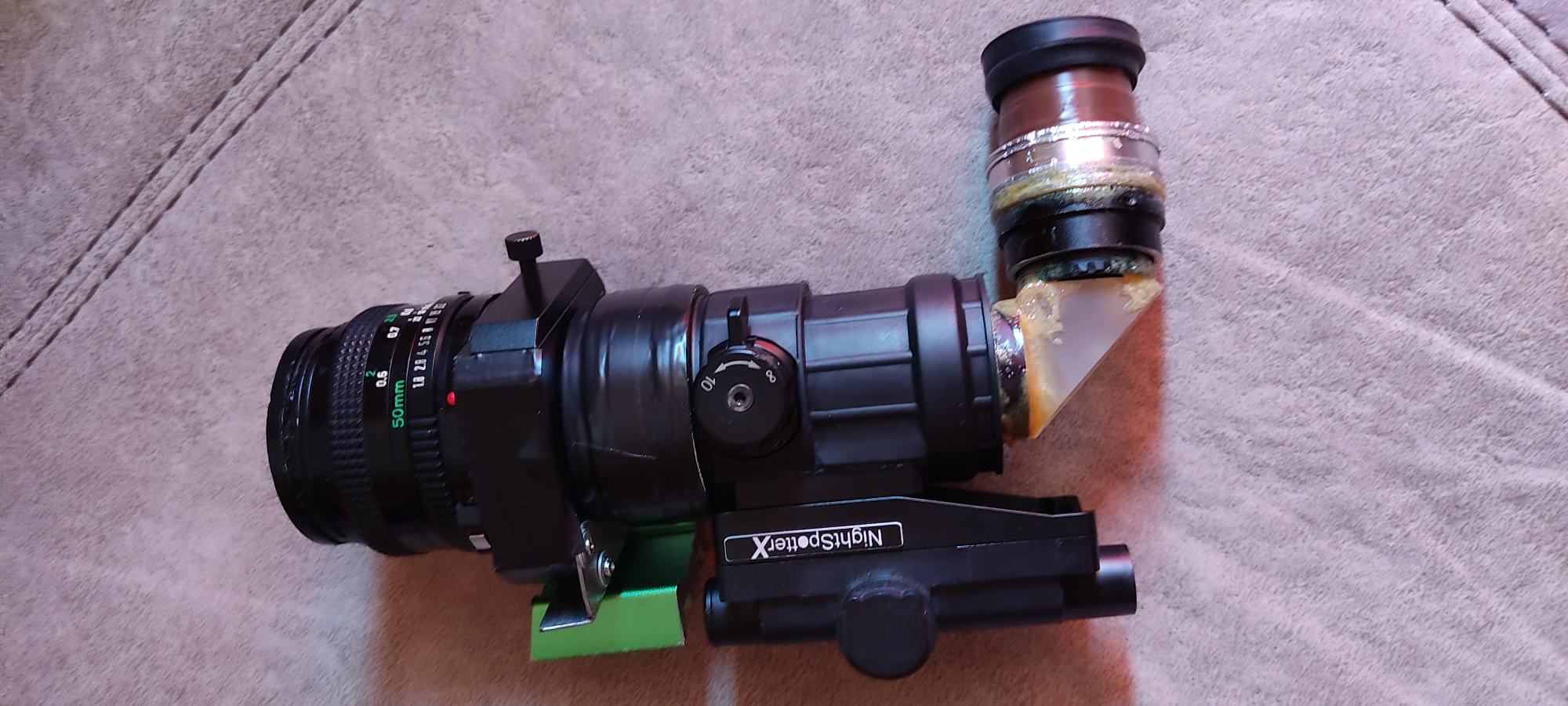

Prima adaptare a fost sa adaug un mic refractor (de tip cautator) care sa permita vizualizarea imaginii in ocular. Dat fiind faptul ca acest refractor DIY are o anumita lungime (data de F obiectiv si F ocular), am intercalat o mica prisma de la un binoclu pentru a putea vizualiza cerul mai comod.

[mihai_mail_ro]

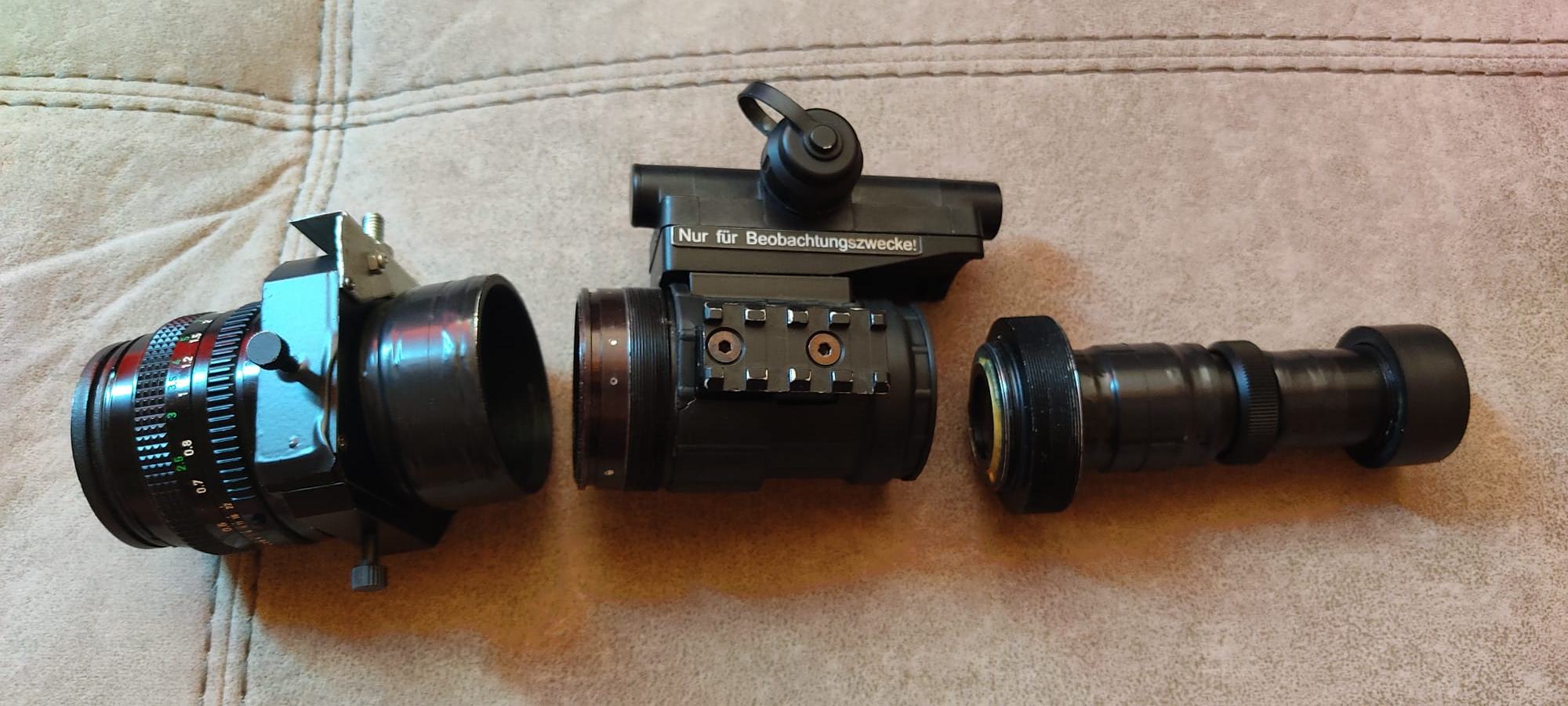

In fata dispozitivului NightSpotter X am adaptat un obiectiv Canon FD cu sertar de filtru. Adaptarea permite interschimbarea obiectivelor Canon FD de diferite marimi sau atasarea unui adaptor de telescop pentru conexiunea de 1,25".

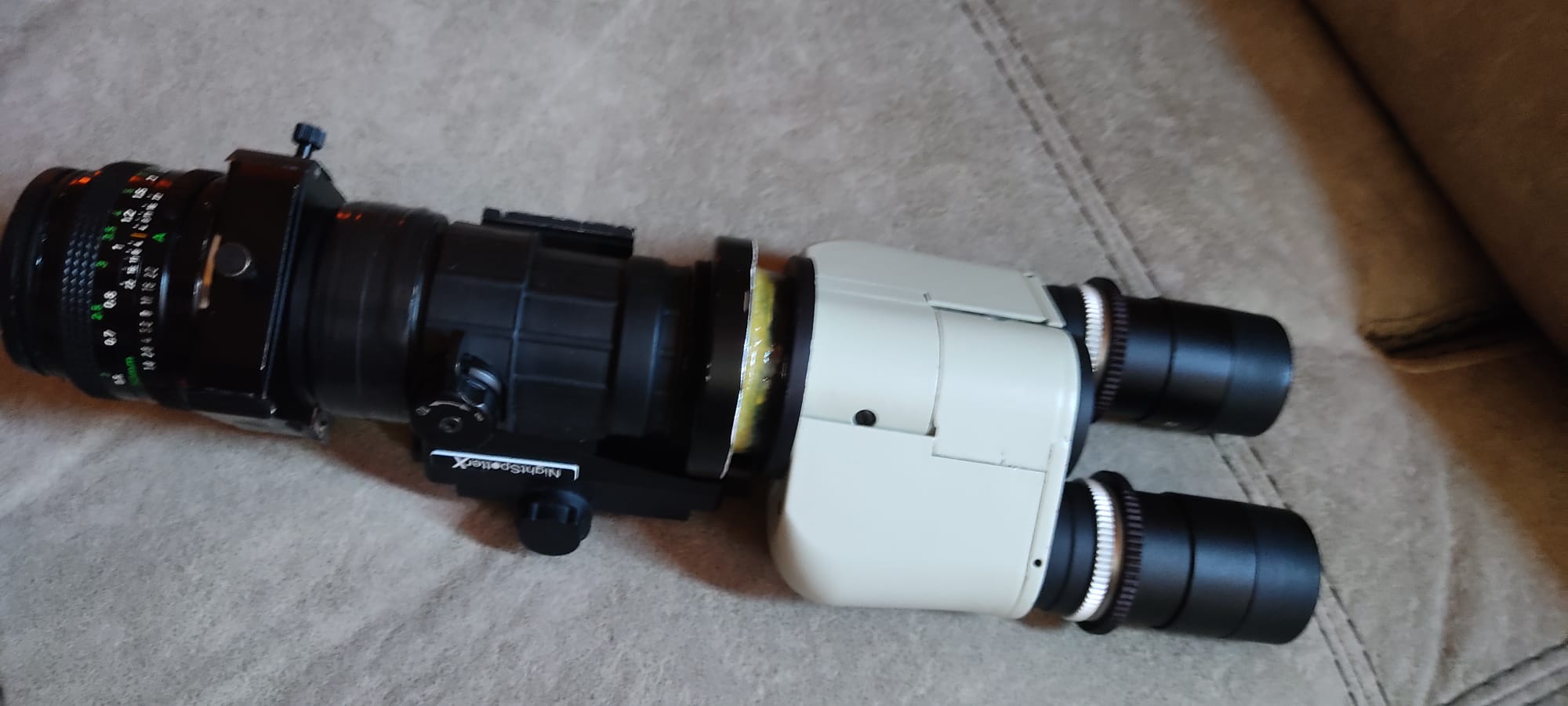

Avand acum posibilitatea de a profita de sistemul optic special al dispozitivului, urmatoarea modificare a fost intercalarea unui binoviewer Denkmeier II intre obiectivul micului refractor (de tip cautator) si ocularele standard de 1.25" atasate la binoviewer.

Imaginea obtinuta este spectaculoasa chiar si in Bucuresti, se vad foarte multe stele si chiar nebuloase daca se folosesc filtre adecvate (IR Cut sau Ha de banda ingusta).
Ocularele folosite la Binoviewer sunt de 25mm si prezinta un camp vizual aparent de pana la 65 de grade, similar cu imaginea clasica din Binoviewer atasat la telescop.

In spatele dispozitivului am reusit sa atasez si o camera astrofoto cu un mic obiectiv care permite fotografierea imaginilor prezentate de NightSpotter.
