[Mircea Pteancu]

Fiecare cioara isi lauda puiul ca fiind cel mai frumos

Montura mea ''Penelopa'' - numita astfel la sugestia sotiei mele , disperata ca tot lucrez si lucrez si n-o mai termin deoarece ce faceam azi desfaceam saptamana viitoare ,ca Penelopa la camasa lui Ulysse - este pe picioare de trepied topo.
Capul este din armaturi de instalatii de 1.5 ''.
Deocamdata cea mai mare marire la care am folosit-o a fost de 207x si s-a comportat bine.
Pot sa montez ,datorita sistemului de prindere de conceptie proprie , instrumente diferite.
Numai reflectorul de 125mm nu este inca gata de functionare pe aceeasi montura.
Am creat acel sistem de prindere pentru ca sa nu mai fiu nevoit sa vanez dupa cozi de randunica si pene Vixen sau de alt tip.
Rigiditatea , stabilitatea sunt excelente.
Deci iti recomand ceea ce cunosc foarte bine.

http://observoergosum.blogspot.ro/2014/01/...e-tip.html

http://observoergosum.blogspot.ro/2014/02/...on-my.html

http://observoergosum.blogspot.ro/2015/04/...entru.html

http://observoergosum.blogspot.ro/2014/11/...600mm.html

http://observoergosum.blogspot.ro/2015/02/...125mm.html

Daca ai de gand sa tot cumperi si sa vinzi pe instrumente , atunci iti sugerez sa mergi pe o varianta comerciala.

La ce calitati are o montura pipe ,si cat de usor este sa construiesti una excelenta, ar fi trebuit ca anumite monturi AZimutale execrabile sa fie retrase de pe piata.

Succes, Mircea

[theogon]

Trepiedul pe care-l viz(s)ezi este trepiedul de teodolit sau de staţie totală. Nou este scump, dar îl poţi găsi la mâna a doua la un preţ rezonabil. Suportă fără probleme 6-10 kg, poate şi mai mult. Acum 10-15 ani staţiile totale erau mai voluminoase şi cîntăreau mai mult, de aceea şi trepiedele erau dimensionate corespunzător. C11-le meu ca şi mak-ul de 180 stau cu rândul pe un HEQ5 montat pe un trepied de staţie totală. Nu pot zice că sunt mulţumit 100% de soluţia asta şi poate că voi reveni la vechile picioare de oţel ale monturii pentru că nu am reuşit să determin sursa umor vibraţii. Pentru mak-ul de 150 nu cred că vei avea probleme instrumentul fiind mult mai uşor (caa 5,6kg)
Pentru Mak-ul de 150 ca şi pe cel de 180 ieşirea pe 2'' este marketing şi atît. Ocularele de această dimensiune vor vigneta. Rezumă-te la ocularele pe 1.25''. Având raportul focal mare ocularele considerate mai slăbuţe se vor comporta foarte bine şi nu te grăbi cu investitul decît dacă prinzi nişte oculare de marcă TV spre exemplul.
În rest spor la observaţii.

[FlorinC]

Domnule Mircea,
Am vazut montura dumneavoastra si cam asa ceva aveam si eu in gand. Ceva la care sa pot adapta orice...Eu nu mai vreau instrumente deocamdata. Vreau sa ma mai uit si la cer (deocamdata ploua aici...). Imi mai iau doar un binoclu rezonabil...si 1...2 oculare, deocamdata asortate la...buzunarul meu. Si bineinteles trepiedul. Multumesc pentru "know-how...".

Domnule Theogon,
Spuneti-mi si mie cam la ce inaltime se ridica un trepied de topo.? Ca la firma din Timisoara de la care vreau sa cumpar, are inaltimea de 1200mm...ceea ce mi se pare cam mica. Exista si alte dimensiuni sau este standard...? In ceea ce priveste ocularele, vad ca toata lumea lauda Televue. Am sa ma multumesc deocamdata cu ce imi permite buzunarul, ca pe parcurs, sa vanez poate ceva pe bazar...sau din alte surse. Multumesc oricum pentru sfaturile bune.

[nobody]

Inaltimea de 1.2 m as zice ca este una medie, mai pui si inaltimea monturii, iar telescopul nu trebuie sa stea chiar la nivelul ochilor. Daca e mai jos, te poti aseza comod pe un scaunel si mai castigi cateva magnitudini ...
Orientativ, vezi si aici: http://www.teleskop-express.de/shop/index....Piers.html

De diagonala ai nevoie daca nu esti si nici nu ai de gand sa devii contorsionist de meserie.
Sina de prindere si papucul pentru cautator de la acest Mak sunt astfel pozitionate incat poti prinde tubul de montura, si de jos, si (de preferat) din lateral din partea dreapta. Daca vrei camp si/sau pupila de iesire mai maire, poti pe viitor sa folosesti un reducator de focala de SCT, n-are rost sa investeti in accesorii de 2".

[Erwin]

Eu am construit monturi azimutale din piston de motor. Cea mare susține cassegrain-ul de 200 care are aproximativ 7.5Kg. Trebuie ca instrumentul să fie bine echilibrat și nu sunt probleme nici la reglajul fin pe altitudine. Singurul mic dezavantaj ar fi că am folosit șuruburi normale cu piulițe care au joc, lucru pe care s-ar putea să-l schimb în viitorul mai mult sau mai puțin apropiat. Am în lucru o montură medie mai ușor de transportat din piston de motor diesel. Cea mare e din piston de tractor de 110mm diametru. Cea mică este din piston Dacia 1300 și ține binișor luneta RFT de 110mm care are aproape 5Kg echipată.

[theogon]

Sunt mai multe modele pentru trepied. Unele sunt pentru teodolite/staţii totale, altele pentru nivele. Acestea din urmă sunt mai uşoare pentru că sarcina este mai mică. Dimensiunile însă la toate modelele sunt asemănătoare deoarece trebuie să asigure amplasarea fermă un instrument optic (teodolit, nivelă) la înălţimea ochiului observatorului.
Trepiedul strâns are 1,0-1,10 m, iar în extensie în jur de 1,60 m, fiind folosit în staţie de o persoană de înălţime medie la o valoare de 1,30-1,40 m

[FlorinC]

Multumesc pentru link-ul cu trepiedele nemtesti si pentru sfaturile de constructie...Mak-ul meu din pacate nu are posibilitate de prindere a sinei decat...dedesubt. Daca il rotesc cu 90 de grade spre stanga sa-l pot fixa de partea dreapta...cautatorul...ar veni cumva anormal(zic eu...) spre...dedesubt. Alternativa ar fi prindere pe ...stanga, astfel ca, finder-ul sa stea intr-o pozitie relativa...deasupra. Multumesc pentru detaliile privind trepiedele. Indiferent care il gasesc (pentru statie...sau pentru nivela) il iau si sper sa tina cele aproape 6 kg cat are Mak-ul 150. Oricum imi voi cumpara si oglinda diagonala.
Domnule Erwin,
Excelenta ideea cu pistonul (am remarcat-o mai demult pe forum...). Eu am lucrat in vremurile de "aur" la un centru de reparatii motoare diesel si am oarece experienta in motoare...dar sincer nu mi-ar fi trecut prin cap...Felicitari. Daca "imprumut" si eu ideea...si va citez la bibliografie...nu se considera plagiat...nu? Interesant ar fi de vazut cum ati rezolvat blocarea intr-o pozitie data (pe cele doua axe...).
Multumesc tuturor pentru informatii si sfaturi.

[Erwin]

M-aș bucura să mai construiască și alții astfel de monturi și să devină populare, ca montura Dobson! E freeware.

Există descrieri detaliate pe topicul deschis de subsemnatul la ATM:
http://www.astronomy.ro/forum/viewtopic.ph...mp;start=0
Din păcate imaginile vechi încărcate pe imageshack.us nu mai sunt direct vizibile în topic. Sistemul de blocaj pe altitudine presupune o bucșă elastică strânsă cu un excentric de bicicletă, fie pe bolțul original al pistonului la cele mici fie pe o țeavă la cea mare.

[nobody]

Atunci pui invers, cu prinderea pe stanga. Cautatorul va sta in dreapta-sus, la 45 de grade.

[Mircea Pteancu]

Nu vreau sa-i fac concurenta lui Erwin , ofer doar informatii.
Am folosit o bucata de teava de 1.5'' lunga de aprox. 300mm astfel ca axa orizontala a monturii Penelopa sa fie pe la 1500mm , cu picioarele inchise.
Daca deschid/ culisez picioarele , axa orizontala se ridica la aproape 2 metri.
Din simularile facute , voi putea sa folosesc montura Penelopa si pentru luneta singlet 40 x 2050mm , cu conditia folosirii pentru observatii la Zenit a diagonalei si a scaunului Lybar la pozitia minima .

Vestea buna - pentru mine - este ca am un trepied de statie totala si armaturile pentru o alta montura pipe de 2'' ceea ce inseamna ca diametrul filetului/inima monturii pipe/ va creste la aprox. 60mm ,ceea ce nu poate fi decat benefic.

Dar nu incep nici o alta constructie pana nu termin cele trei reflectoare.
(Desigur , dispozitivul pentru fotografie digitala afocala , inceput saptamana trecuta , este o exceptie... )

Spor la constructii ATM , Mircea

[FlorinC]

Am sa incerc sa gasesc si eu un trepied de statie...Pai la 2"...si doar 300mm lungime...ar trebui sa fie tapana...sa aveti spor la ce v-ati pus in gand (si sa ne aratati si noua...).

Stie cineva cam cati milimetri iese in afara ansamblul oglinzii diagonale din focuserul de 1" 1/4 atunci cand este atasata si e strans surubul de fixare? (masurati pe axa longitudinala a focuserului...). Oglinda de care vorbesc este asta: http://magazin.telescop-expert.ro/oglinda-diagonala-317mm.html

[nobody]

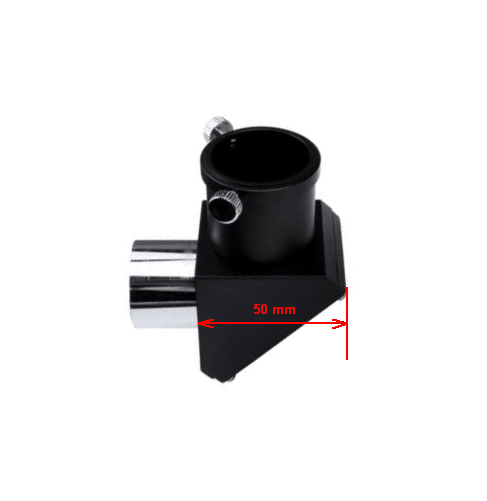

La mine e cam 50 de mm (daca am inteles bine ce te intereseaza), fara barrel sau port-barrel.

[FlorinC]

Super ! multumesc mult. Asta vroiam sa stiu...

[Erwin]

Atenție, planul focal al obiectivului nu se modifică dar mecanic lungimea adăugată în plus la focuser contează și nu este egală cu această distanță.

[FlorinC]

Multumesc, am sa tin cont de distanta in plus.

Domnu Vali,
"C'est meilleur plus tard que jamais..."...multumesc pentru ca imi tot sopteati de pe margine sa ma uit pe Bazar...iar eu...nu vedeam nimic...am reactionat totusi intr-un tarziu...dar asta e...Multumesc inca o data de sfat.
