[Sorin Sfartz]

Catalin, am dat placa la electronist ca sa dezlipeasca si lipeasca chestiile alea mici. Banuiesc ca nu a avut chef sa dezlipeasca pe C4 si C27 ca era prea multa migaleala, caci a insistat ca aia nu au cum sa se strice. Ca daca ar intra in scurt ar iesi fum din ei si tensiunea ar fi zero la iesire.

Vizavi de bobina, nu stiu ce sa zic. Daca ar fi in scurt niste spire poate nu ar ridica corect tensiunea cand nu e in sarcina. In fine o sa-l rog pe omul ala sa o verifice si pe ea.

Aia de la TME mi-au trimis un mesaj ca ajunge integratul luni, asa ca e timp pana atunci sa verifice si alte chestii.

[nobody]

Mai ai si condensatorii de la cele 4 drivere, cre' ca-s legate direct pe acelasi ciruit de alimentare, 4 electrolitici + aia de decuplare de pe partea opusa. Bobina mai poate intra in auto-oscilatie (la frecventa mai mare) si atunci se descarca prin MIC.

Tranzisorul bipolar cre' ca ajuta la plaja de tensiuni ce o acopera MICu:
• 2.5A, 65V Internal Switch Rating
• 3V to 40V Input Voltage Range

MOSFET-urile au o tensiuni relativ mari de deschidere/saturatie, la bipolar 0.6V si curent sa-i dai ...

N-are omu' osciloscop sa se uite ce se intampla acolo ?

[Sorin Sfartz]

As putea face rost de un osciloscop mult mai bun. Dar tipul ala are el niste convingeri... L-am intrebat daca nu vrea sa testeze cu osciloscopul si mi-a spus ca nu e nevoie.
Ce sa fac? Daca aveam vedere buna si indemanare la lipituri de astea minuscule, nu dadeam placa si ma jucam eu cu ea. O sa-l las sa schimbe integratul si daca nu va merge, o sa masor eu cu un osciloscop sa vad ce mai e pe acolo.

[nobody]

Da, e clar. Poate ai noroc cu integratul.

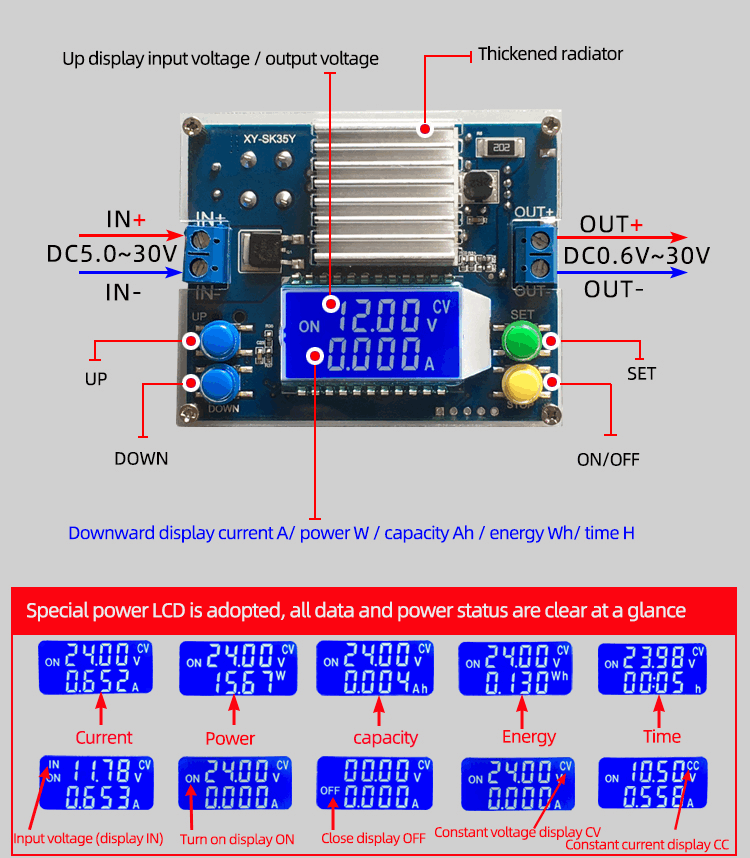

Apropo, eu folosesc convertoare din astea de mai jos, sunt bune la monitorizat/filtrat/limitat curentul.
Merg up/down si costa o nimica toata. Sunt bune si ca protectii daca alimentezi de la o masina cu motorul pornit (asta poate sa-ti bage niste varfuri urate de tensiune).

[Sorin Sfartz]

Dragute chestii si au si afisaj! Ai un link?

[nobody]

Asta l-am luat de pe Amazon UK: https://www.amazon.co.uk/dp/B09KN3GM37

E destul de sofisticat, cu microcontroller, iti bati capu' prima data cum sa-l programezi din butoane, dar sunt si modele mai simple cu potentiometre. O limita de curent bine aleasa iti poate salva ziua ... si circuitele.

[Sorin Sfartz]

Am avut mare noroc. Era doar convertizorul MIC2171 stricat. C29 are 1000uF. Era ok. Aia mici nu au mai fost verificati ca erau greu de dezlipit si lipit la loc. La schimbarea lui MIC2171 placa a inceput sa mearga normal. Tensiunea pe comp 1V si pe FB 1,23V. Motoarele merg normal, nu se mai incalzeste nimic. Am facut un filmulet la viteza maxima:

https://www.youtube.com/watch?v=_s-p3SZyaZE

[Sorin Sfartz]

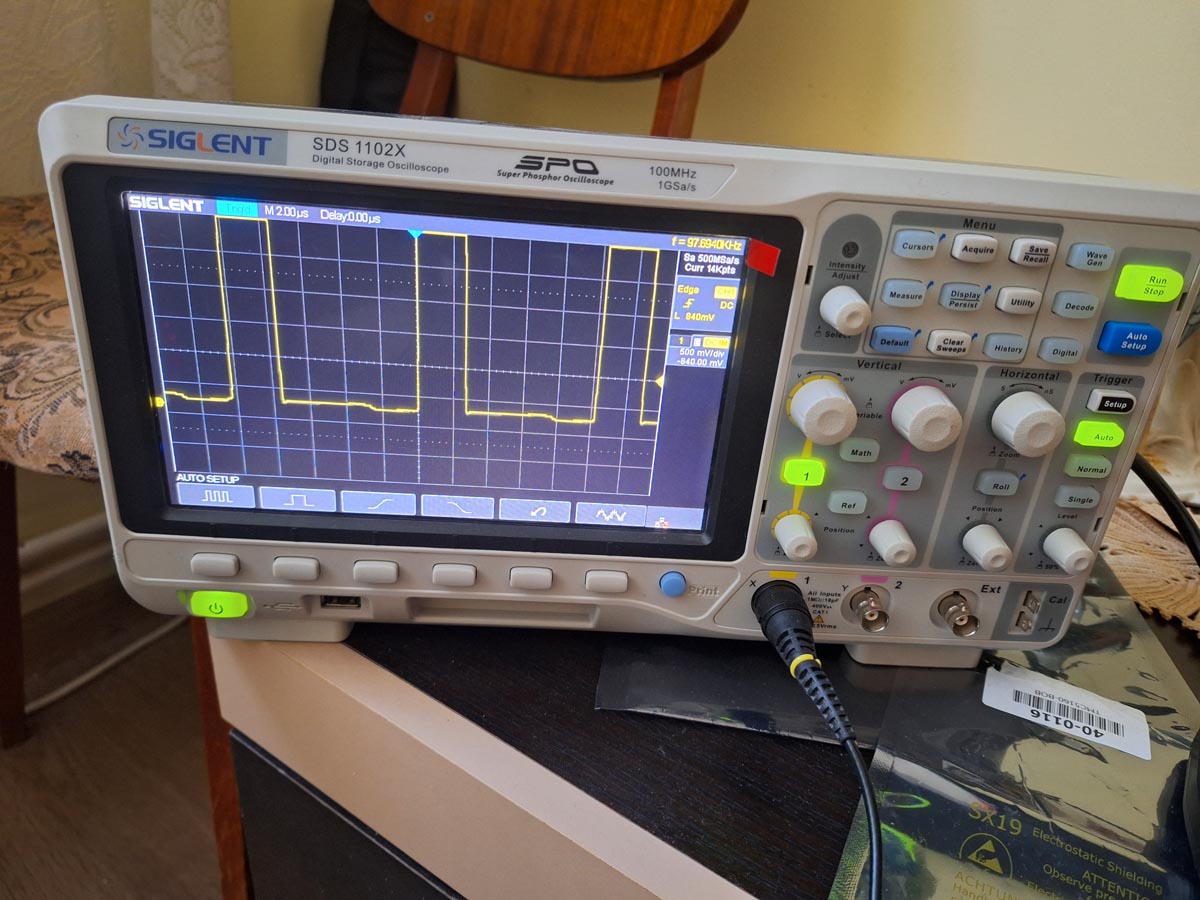

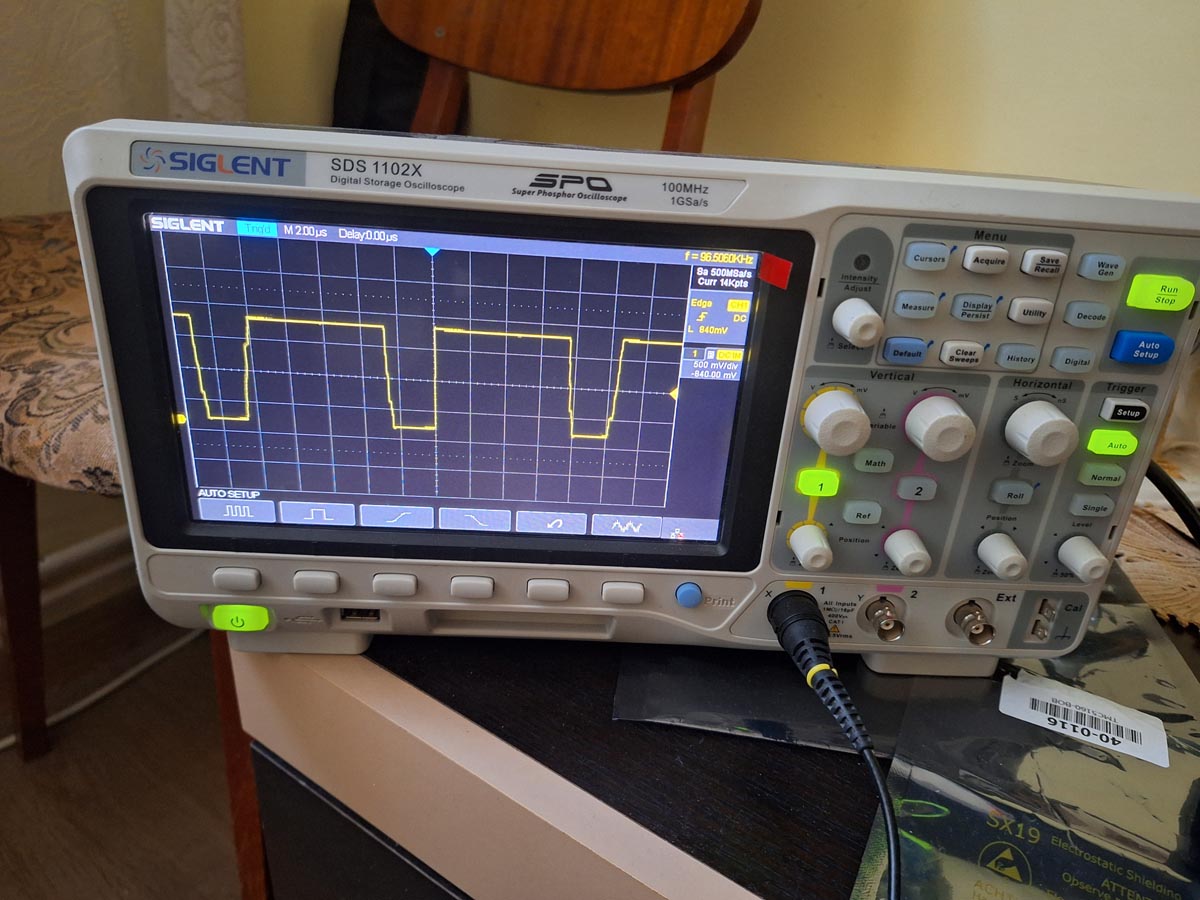

Desigur ca la spartul targului am verificat si cu osciloscopul, doar de curiozitate. Mai jos este o poza pentru functionarea la vitezele 1-6, in care tensiunea de alimentare a motoarelor e 16V. Apoi este cea pentru vitezele 7, 8 si 9 in care tensiunea este 44V si factorul de umplere redus cam la 25%:

[Sorin Sfartz]

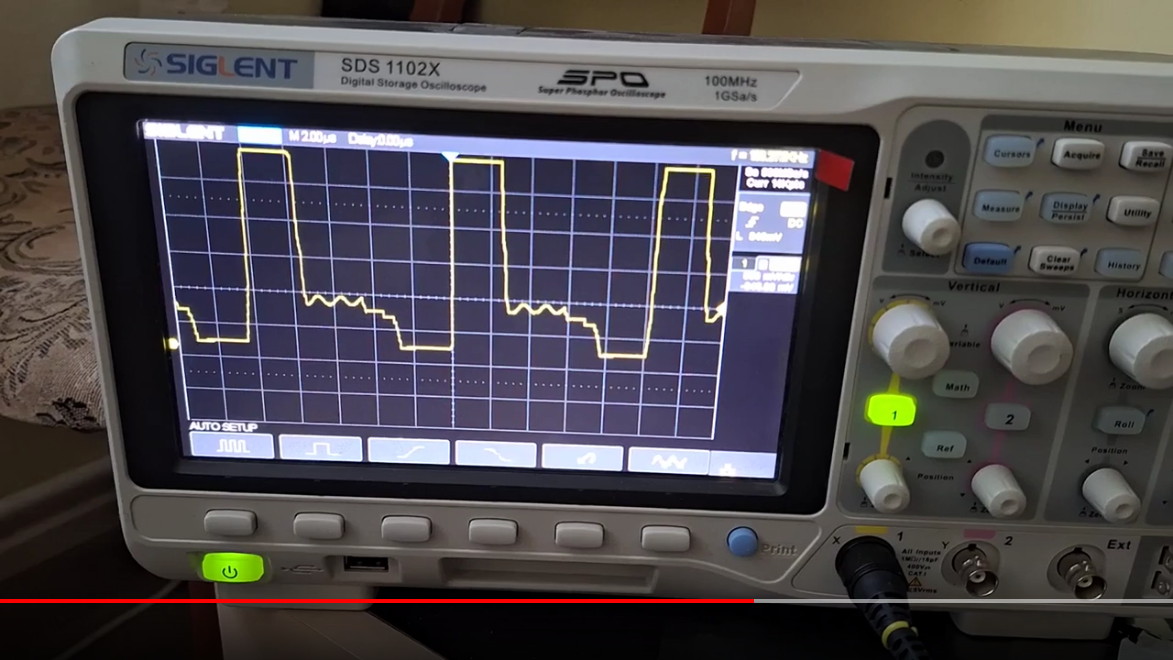

In fine si un filmulet cu viteza 9:
https://www.youtube.com/watch?v=e-gc9B3o8A4


Va multumesc mult tuturor pentru ajutor!

[iosif]

Buna treaba, in final pe viitor stim din patania ta ce e de facut.

Cauza defectului care a fost?
Inversare de tensiune?

Cer senin.

[Sorin Sfartz]

Nu, Iosif, nu am inversat niciodata polaritatea. Sunt de-a dreptul obsesional la treaba asta si verific atent de fiecare data. Nu stiu sa fi facut ceva gresit cu montura. Banuiesc ca avea vreo problema din fabrica integratul acela.

[nobody]

Daca inversa polaritatea puscau toate convertoarele, probabil si condensatorii electrolitici, ca placa n-are nici un fel de protectie la asta.

Ma bucur ca ai rezolvat si ai scapat asa de ieftin, altii scoteau cateva sute (pret deosebit de exagerat) pentru o placa noua. Si ca design, parca-s facute intentionat sa puste la cea mai mica greseala. Tu zici ca n-ai facut nimic, dar poate ai vorbit urat cu montura ...

Mai revin cu forma de pe osciloscop, e interesant cum lucra circuitul asta ... era si mai interesant daca-l prindeai si pe cel defect. Apropo, cred ca sonda nu e bine configurata in osciloscop sa-ti arate tensiunile corect (ar trebui 1:10 din setari).

[Sorin Sfartz]

Eu am observat ca la poza de 44V parca nu iese socoteala la tensiune, dar poate trebuia coborat semnalul mai jos, caci la cea de 16V pare corect. Ce sa spun, eu doar am apasat pe butonul "AUTO"...

[nobody]

Ma refeream la faptul ca-ti arata 1.6V (500mV/div) in loc de 16V. Sonda are atenuator 1:10 si tre' sa setezi din osciloscop sa arate x10, nu-i mare lucru, dar te poate fura cand bagi 50V in loc de 5V. La semnalul de 44V e sus 'out of range', dar se vede clar si coada de purcel (autooscilatia) de la bobina.
E al tau ? Ca pare nou si vad ca te-a cam prins electronica ...

[Sorin Sfartz]

Aha! Pai in mintea mea facusem o presupunere ca un patrat din acela mare o fi divizat in 10 intervale, astfel ca imi iesea la socoteala 16V. Ciudata presupunere avand in vedere ca nu se vedeau subdiviziunile si ca pe scara de timp patratul era impartit in 5 intervale...
Da, ar fi trebuit sa imi dau seama si pentru ca scria limpede acolo ca semnalul e deplasat cu 0,8V.
In fine am inteles. Trebuie sa caut prin setarile aparatului.

Nu pot spune ca chiar m-a prins electronica, dar totusi am destule treburi cu motorase, drivere, senzori, microcontrolere si m-am gandit ca totusi ar fi utila o jucarie de asta. Nu e nou osciloscopul. Are vreo 8 ani.
