saiph
Moderator
Data inscrierii: 19 Sep 2007
Mesaje: 2300
Motto: Sky is not the limit, it's the target
Localitate: Bucuresti // Cracovia
|
| Trimis: 29 Oct 2012 15:52 Download mesaj |
| Titlul subiectului: Re: |
 |
|
|
| saiph a scris: | Salut.
Revin cu o imagine - vedere 3D izometrica cu decupare partiala - a viitoarei monturi ecuatoriale din conducte si racorduri filetate; si cu o intrebare, referitoare la modul in care se misca. Inca nu e gata - mai caut flanse pt ea. Cotul va fi unul de 2", pt ca asta am gasit. Azi aflu, de la alt magazin, daca au si pe 1-1/4".
Poza este ASTA.
Ma pregatesc sa-i montez niste rulmenti (radiali, cu bile) pentru a-i prelua jocul care va rezulta intre flancurile filetelor, dupa prelucrare. Filetele vor avea doar rolul de suport pt elementele din constructie, nu neaparat si functional - voi lasa asta in seama rulmentilor, pentru o miscare mai lina si fara hopuri.
Cele doua perechi de rulmenti, cu fi30 la exterior si fi10 la interior, vor sta prinsi in interiorul niplurilor si reductiilor si vor avea un ax central prins solidar cu flansa care va tine instrumentul (papucul de talpica Vixen), respectiv un ax prins pe T-ul de declinatie.
Pentru blocarea pozitiei pe oricare din cele doua axe (RA, Dec), ar fi mai indicat un surub care sa infraneze pe axul care trece prin rulmenti, sau unul care sa impinga in filetul niplurilor care sustin T-urile? Asta cu conditia sa echilibrez bine din start montura + instrumentul.
Ma gandesc ca filetele, odata prelucrate, parca nu-mi vine asa usor sa le amprentez cu surubul transversal ori-de-cate-ori vreau sa blochez axa. Iar pe de alta parte, sa impingi intr-un ax care are rol de a mentine miscarea fina (riscand astfel producerea unor jocuri/batai radiale) parca nu e tocmai o idee isteata.
Aveti alte sugestii? Voi cum ati face?
Multumesc |
Ok, nu vreau sa par pisalog sau nerabdator
Dar totusi, vreo idee?
_________________
*.*.*.*.*.*.*.*.*.*.*
___CER SENIN!___
_________________
Ultima modificare efectuata saiph la 29 Oct 2012 16:51, modificat de 2 ori in total |
|
| Sus |
|
 |
Erwin
Moderator
Data inscrierii: 02 Aug 2008
Mesaje: 9954
Motto: panta rhei
Localitate: Bucuresti
|
| Trimis: 29 Oct 2012 15:57 Download mesaj |
| Titlul subiectului: |
| |
|
|
din experiența de până acum pot spune că frânele pe disc sunt mai bune decât pe axă. Eu aș face la strung discuri undeva în exteriorul fitingurilor pe care aș pune saboți sau un alt disc de presiune. Așa merg și monturile comerciale, numai că unul dintre discuri are și roata melcată de acționare.
_________________
bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6, 72mm F/10
piston AZ mount (R), Vixen GP, minidob |
|
| Sus |
|
|
Erwin
Moderator
Data inscrierii: 02 Aug 2008
Mesaje: 9954
Motto: panta rhei
Localitate: Bucuresti
|
| Trimis: 29 Oct 2012 16:01 Download mesaj |
| Titlul subiectului: |
| |
|
|
Alex, calculele necesare sunt prea complicate, nu mai am la îndemână STAS-ul și nici Atlasul de reductoare unde aveam formulele de calcul. Eu aș lua angrenaje gata făcute/calculate care să corespundă ca număr de dinți și dimensiuni, din ce găsești pe net și acele dimensiuni să le dai la firmă.
_________________
bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6, 72mm F/10
piston AZ mount (R), Vixen GP, minidob |
|
| Sus |
|
|
saiph
Moderator
Data inscrierii: 19 Sep 2007
Mesaje: 2300
Motto: Sky is not the limit, it's the target
Localitate: Bucuresti // Cracovia
|
| Trimis: 29 Oct 2012 16:43 Download mesaj |
| Titlul subiectului: |
| |
|
|
| Erwin a scris: | | din experiența de până acum pot spune că frânele pe disc sunt mai bune decât pe axă. Eu aș face la strung discuri undeva în exteriorul fitingurilor pe care aș pune saboți sau un alt disc de presiune. Așa merg și monturile comerciale, numai că unul dintre discuri are și roata melcată de acționare. |
Aaa pare o idee buna.
De exemplu, la RA, sa-i pun in coada (spre partea dreapta-jos), pe axul care iese prin reductie, un disc si sa-l presez cu un "robinet". In felul asta forta de franare se manifesta in lungul axului, iar frecarea se disipeaza pe o suprafata mai mare.
Iar pr Dec as putea sa..  Daca e sa-i pun un disc, unde-l mai montez? Si cum il actionez? Reductia aia suporta contragreutatea, ar fi aiurea sa o folosesc pe post de frana. Prin tija CG e si mai aiurea, decat daca nu cumva o fac solidara cu axul - ceea ce nu prea as avea cum si/sau de ce s-o fac. Cu toate ca la monturile comerciale asa functioneaza - dar constructia e putin mai complexa decat un simplu racord filetat.
Sa incerc cu un mecanism tip "penseta", la gatul flansei care se conecteaza prin niplu la T-ul de Dec?
_________________
*.*.*.*.*.*.*.*.*.*.*
___CER SENIN!___
_________________ |
|
| Sus |
|
|
tudorandu
Membru
Data inscrierii: 08 Ian 2012
Mesaje: 234
Localitate: CRAIOVA
|
| Trimis: 29 Oct 2012 19:16 Download mesaj |
| Titlul subiectului: |
| |
|
|

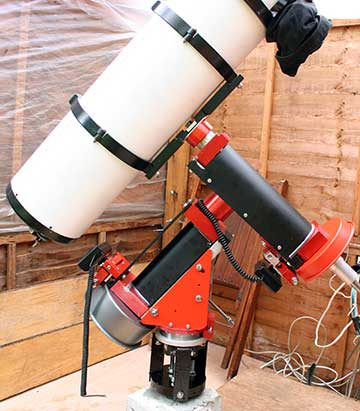

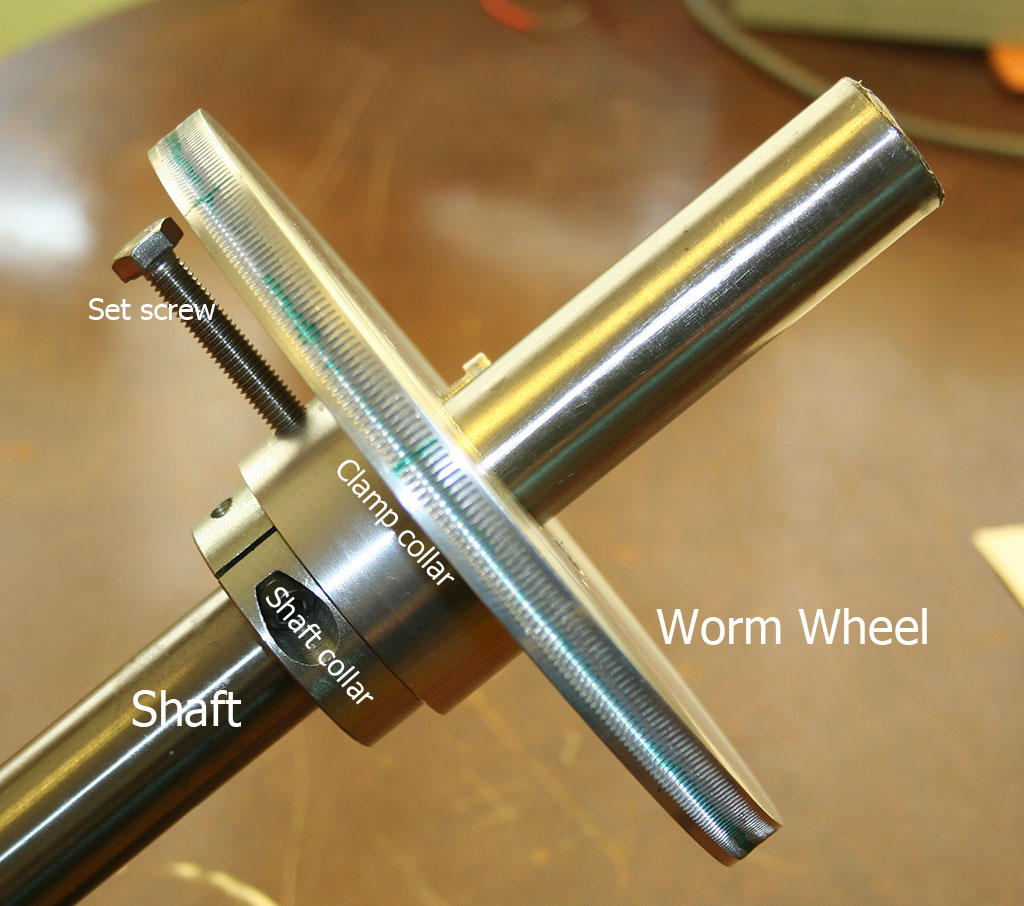

La montura a carei foto am mai postat-o si pe alt topic , angrenajele sant facute cu un ministrung
Iata si saitul :http://www.mini-lathe.org.uk/making-telescope-worm-wheels-gears-mini-lathe.shtml
Este acolo un ghid pas cu pas despre cum e facut ( pentru cine se pricepe )
| Descriere: |
|
| Marime fisier: |
135.54 kb |
| Vizualizat: |
de 6590 ori |
|
| Descriere: |
|
| Marime fisier: |
26.56 kb |
| Vizualizat: |
de 6590 ori |
|
|
|
| Sus |
|
|
Mircea Pteancu
Moderator
Data inscrierii: 12 Feb 2008
Mesaje: 10265
Motto: ''OBSERVO ERGO SUM''
Localitate: Arad
|
| Trimis: 29 Oct 2012 20:45 Download mesaj |
| Titlul subiectului: |
| |
|
|
Rotile melcate de modul mic (''cu dinti multi'') se pot face ,la nivel de amator,pe strung ,cu tarodul.
Procesul este descris in cartea lui Kulin ''A Tavcso Vilaga''.
Daca-mi amintesc bine,tarodul se prinde cu coada in universal si se sprijina la capatul opus in varf/papusa mobila iar roata melcata este fixata in port-cutit intr-un dispozitiv care-i permite un singur grad de libertate:rotatia in jurul axei proprii,asezata vertical.
Melcul este un surub metric cu pasul corespunzator filetului tarodului.
Mircea
_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
Dotare: reflectoare, lunete, cateva binocluri si un catadioptric. |
|
| Sus |
|
|
saiph
Moderator
Data inscrierii: 19 Sep 2007
Mesaje: 2300
Motto: Sky is not the limit, it's the target
Localitate: Bucuresti // Cracovia
|
| Trimis: 29 Oct 2012 23:20 Download mesaj |
| Titlul subiectului: Re: |
| |
|
|
Salutare.
Am gasit o firma care distribuie diverse componente pt instalatii termo-hidro.
Am ramas uimit cata varietate de flanse au la dispozitie. Iar romanasii nostri se uita patrati cand le ceri
http://search.hardwarestore.com/Search.aspx?query=floor%20flange
Din pacate nu livreaza decat in State, dar ne putem descurca. Avem oameni acolo, care pot expedia apoi coletul. Incep faza finala de aprovizionare; daca nici saptamana asta nu gasesc piese la nici unul din magazinele ramase pe lista, trec la fapte - dau comanda pt flanse la HardwareStore.
_________________
*.*.*.*.*.*.*.*.*.*.*
___CER SENIN!___
_________________ |
|
| Sus |
|
|
saiph
Moderator
Data inscrierii: 19 Sep 2007
Mesaje: 2300
Motto: Sky is not the limit, it's the target
Localitate: Bucuresti // Cracovia
|
| Trimis: 29 Oct 2012 23:30 Download mesaj |
| Titlul subiectului: |
| |
|
|
| saiph a scris: |
Iar pr Dec as putea sa.. Daca e sa-i pun un disc, unde-l mai montez? Si cum il actionez? Reductia aia suporta contragreutatea, ar fi aiurea sa o folosesc pe post de frana. Prin tija CG e si mai aiurea, decat daca nu cumva o fac solidara cu axul - ceea ce nu prea as avea cum si/sau de ce s-o fac. Cu toate ca la monturile comerciale asa functioneaza - dar constructia e putin mai complexa decat un simplu racord filetat.
Sa incerc cu un mecanism tip "penseta", la gatul flansei care se conecteaza prin niplu la T-ul de Dec? |
Ma gandeam ca pt Dec sa folosesc metoda cu blocare dubla - mansonez axul cu o teava groasa (pt marirea suprafetei de contact si micsorarea posibilelor jocuri) solidara cu el si blochez cu doua suruburi, diametral opuse, montate in T-ul de Dec, din care unul sta aproape tangent, iar celalalt intervine doar in momentul blocarii efective. Desigur, nu las pe seama unui singur surub actionarea "franei", dar ma gandeam ca tot e mai bine decat sa ma complic cu alte sisteme/mecanisme ineficiente si care mai pot provoca si avarii.
Refac "poza" si revin, poate mai apar idei
_________________
*.*.*.*.*.*.*.*.*.*.*
___CER SENIN!___
_________________ |
|
| Sus |
|
|
saiph
Moderator
Data inscrierii: 19 Sep 2007
Mesaje: 2300
Motto: Sky is not the limit, it's the target
Localitate: Bucuresti // Cracovia
|
| Trimis: 31 Oct 2012 13:28 Download mesaj |
| Titlul subiectului: Re: |
| |
|
|
| saiph a scris: | Salutare.
Am gasit o firma care distribuie diverse componente pt instalatii termo-hidro.
Am ramas uimit cata varietate de flanse au la dispozitie. Iar romanasii nostri se uita patrati cand le ceri
http://search.hardwarestore.com/Search.aspx?query=floor%20flange
Din pacate nu livreaza decat in State, dar ne putem descurca. Avem oameni acolo, care pot expedia apoi coletul. Incep faza finala de aprovizionare; daca nici saptamana asta nu gasesc piese la nici unul din magazinele ramase pe lista, trec la fapte - dau comanda pt flanse la HardwareStore. |
Salut.
Am epuizat magazinele din tara la care as fi putut gasi piesele care-mi lipsesc, asa ca trec la planul B.
As vrea sa stiu cati doritori mai sunt pentru flanse de tipul celor din linkul de mai sus, ca sa stiu cate comand. Deocamdata am pe lista 4 bucati. Are cine sa ni le trimita in tara, deci nu sunt probleme la transport.
Astept pana vineri.
Multumesc.
L.E.:
Cam asa va arata, in final. Am inglobat si recomandarile primite pentru solutiile de care aveam nevoie pt franare
Model 3D pt montura ecuatoriala din racorduri filetate
Puteti folosi functia 'zoom original size' ca sa se vada mai mare/clara.
_________________
*.*.*.*.*.*.*.*.*.*.*
___CER SENIN!___
_________________ |
|
| Sus |
|
|
alex1209
Membru
Data inscrierii: 03 Feb 2012
Mesaje: 617
Localitate: Bucuresti
|
| Trimis: 07 Noi 2012 20:27 Download mesaj |
| Titlul subiectului: |
| |
|
|
Lamuriti-ma cu ceva, va rog. Eu din cate stiu montura ecuatoriala dupa ce se aliniaza cu steaua polara(Polaris) una dintre axe fixez obiectul(dupa care o intepenesc acolo, iar cealalta axa ramane libera si urmareste miscarea obiectului pe bolta cereasca. Care axa este aia care urmareste miscarea obiectului?
Imi puteti prezenta o demonstratie video in care o montura este fixata pe un obiect si apoi ramane doar sa-l urmareasca?
|
|
| Sus |
|
|
saiph
Moderator
Data inscrierii: 19 Sep 2007
Mesaje: 2300
Motto: Sky is not the limit, it's the target
Localitate: Bucuresti // Cracovia
|
| Trimis: 15 Noi 2012 14:49 Download mesaj |
| Titlul subiectului: Re: |
| |
|
|
Axa RA este cea care ramane in miscare mai tot timpul observatiilor.
Sper sa fie destul de explicit nenea asta:
http://www.youtube.com/watch?v=UtZEgMOwFeU
_________________
*.*.*.*.*.*.*.*.*.*.*
___CER SENIN!___
_________________ |
|
| Sus |
|
|
ursamajor
Membru exclus
Data inscrierii: 08 Oct 2010
Mesaje: 2796
Motto: Start spre viitor...
Localitate: Brăila
|
| Trimis: 15 Noi 2012 15:26 Download mesaj |
| Titlul subiectului: Re: |
| |
|
|
[MESAJ SISTEM]: Acest mesaj nu este vizibil public, datorita statutului utilizatorului care a scris mesajul.
_________________
Nu te teme de umbre: ele doar arată că există lumină în apropiere. |
|
| Sus |
|
|
alex1209
Membru
Data inscrierii: 03 Feb 2012
Mesaje: 617
Localitate: Bucuresti
|
| Trimis: 18 Noi 2012 21:57 Download mesaj |
| Titlul subiectului: |
| |
|
|
Gata, am inteles care-ce axa trebuie sa urmareasca stelele
Va multumesc
|
|
| Sus |
|
|
tudorandu
Membru
Data inscrierii: 08 Ian 2012
Mesaje: 234
Localitate: CRAIOVA
|
| Trimis: 22 Noi 2012 20:05 Download mesaj |
| Titlul subiectului: |
| |
|
|

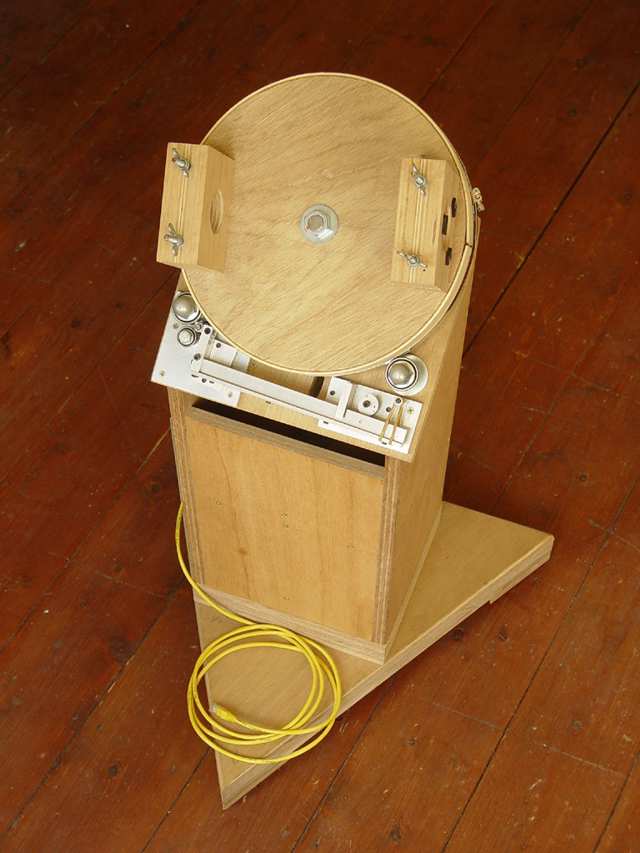

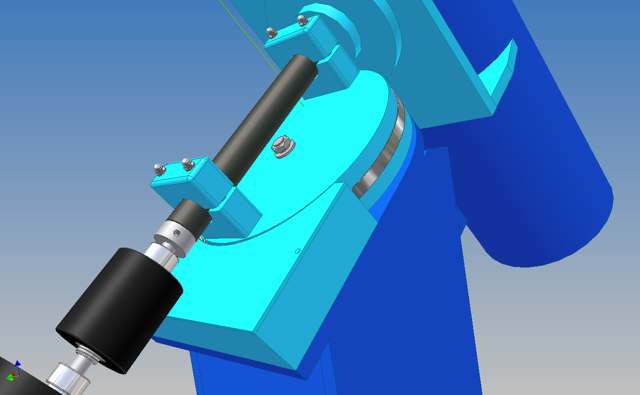

Iata inca un tip de montura ecuatoriala
Mi se pare interesanta si e facuta aproape toata din lemn
Am si planurile ,dar sunt in format DWG si nu le pot pune , dar se pot descarca de aici: http://users.telenet.be/Urania2/Equatoriaal/CDUindex.htm
| Descriere: |
|
| Marime fisier: |
45.49 kb |
| Vizualizat: |
de 6242 ori |
|
| Descriere: |
|
| Marime fisier: |
43.2 kb |
| Vizualizat: |
de 6242 ori |
|
| Descriere: |
|
| Marime fisier: |
15.83 kb |
| Vizualizat: |
de 6242 ori |
|
|
|
| Sus |
|
|
alex1209
Membru
Data inscrierii: 03 Feb 2012
Mesaje: 617
Localitate: Bucuresti
|
| Trimis: 22 Noi 2012 22:03 Download mesaj |
| Titlul subiectului: |
| |
|
|
Foarte tare montura . Dar am o intrebare, inaltimea este reglabila sau fixa la 45 de grade? Ca nu prea imi dau seama
Multumim pentru montura Tudorandu
|
|
