Titlul subiectului: Colimare Cassegrain |
|
|
|
Buna ziua,
Plecand de la prezentarea
https://www.youtube.com/watch?v=aLwTkyJZM1...op-service

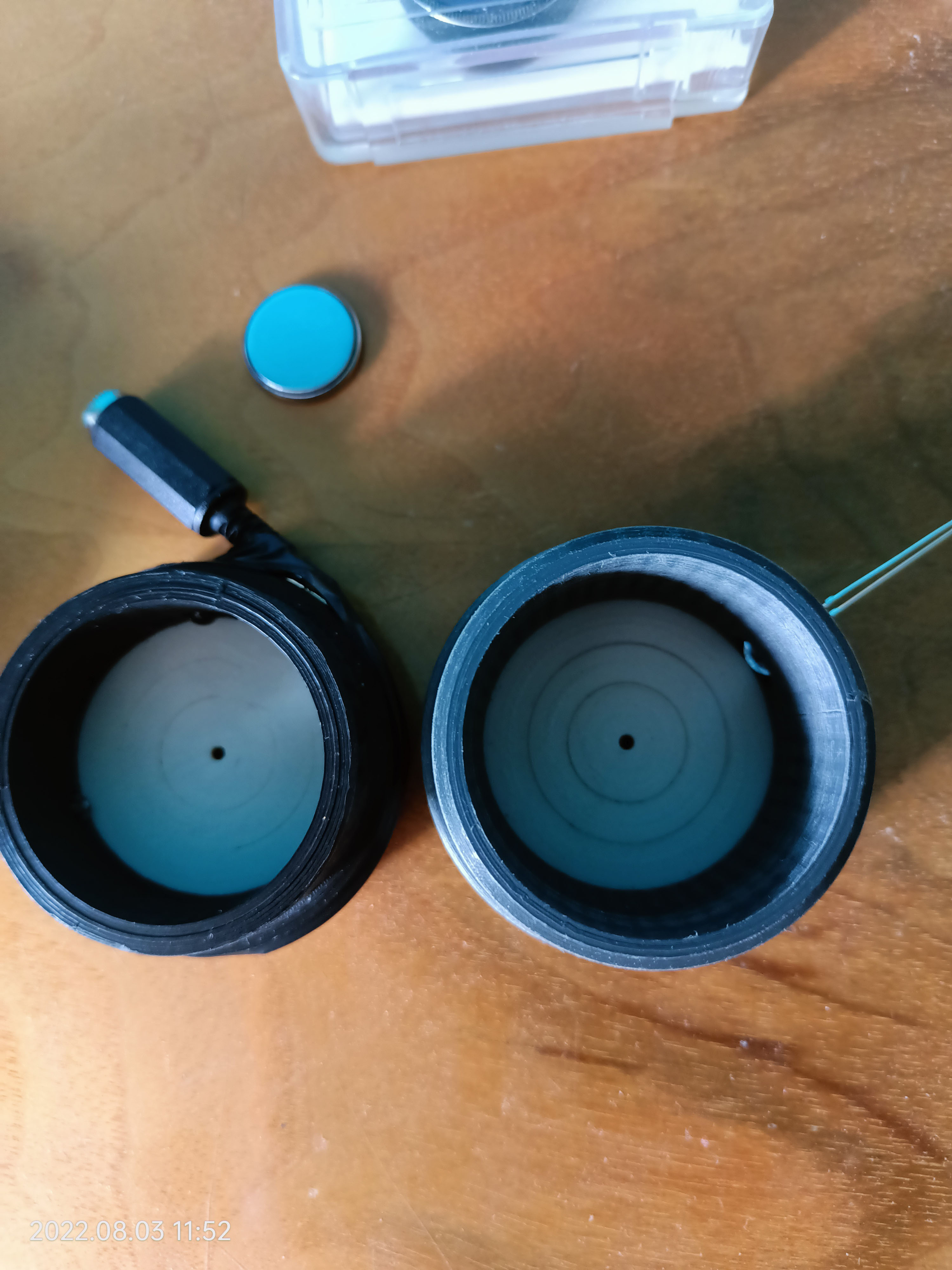

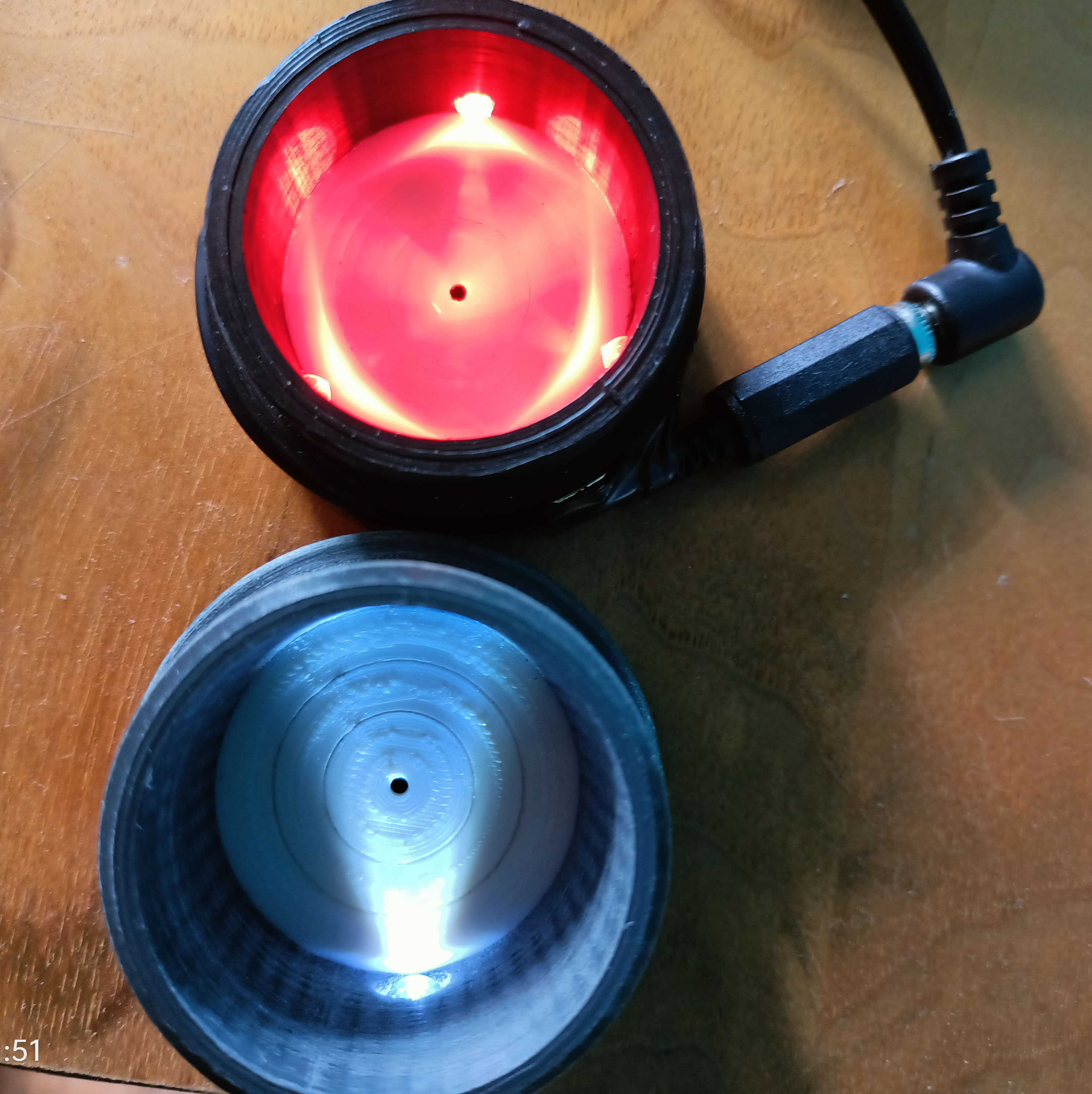

am creat doua versiuni pe lumina rosie si pe lumina alba a colimatorului original, ambele sunt usor de realizat prin inprimarea 3D si utilizarea LED (la rosu 3 buc de 12V, in lumina alba 1 buc de 3V ). Imaginile oferite sunt utilizabile in ambele versiuni pentru colimare

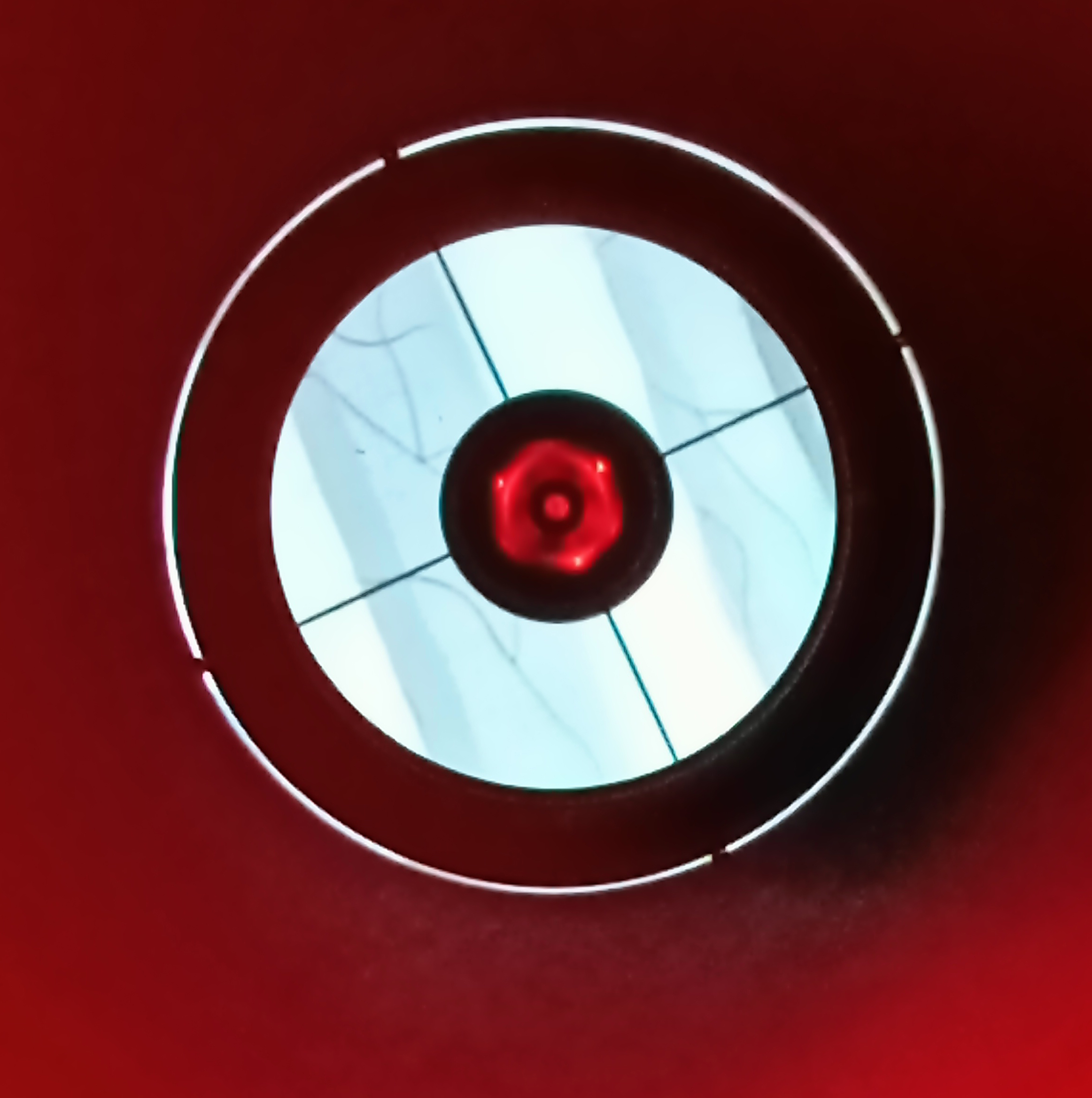

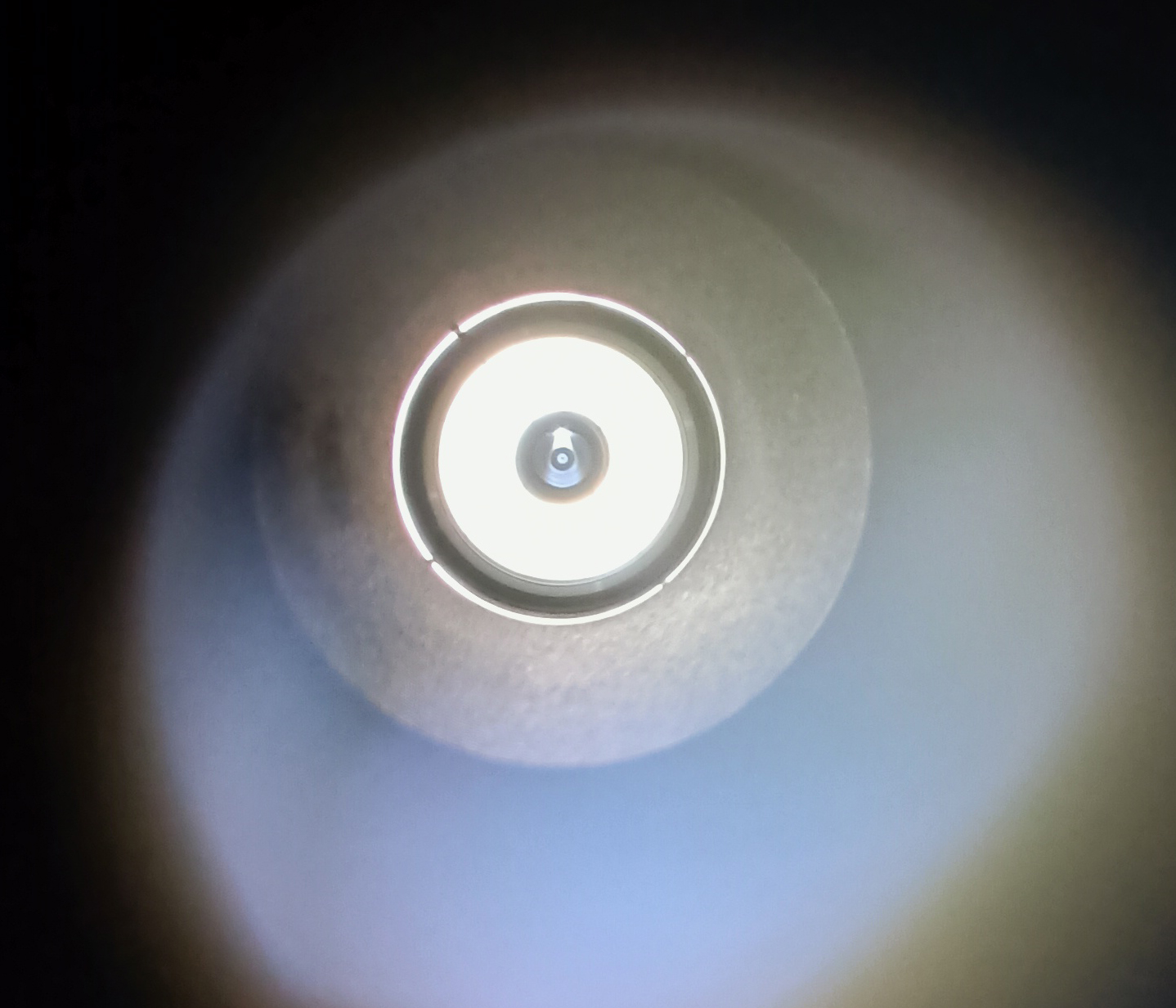

Imagini realizate cu telefonul, vag se distinge punctul negru al orificiului din dop in mislocul marcajului oglizi secundare, vizual insa este OK
Descriere: |
|
Marime fisier: |
715.34 kb |
Vizualizat: |
de 1823 ori |
|
Descriere: |
|
Marime fisier: |
707.67 kb |
Vizualizat: |
de 1823 ori |
|
Descriere: |
|
Marime fisier: |
542.56 kb |
Vizualizat: |
de 1823 ori |
|
Descriere: |
|
Marime fisier: |
930.17 kb |
Vizualizat: |
de 1823 ori |
|
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10770
Localitate: Bucuresti
|
Trimis: 03 Aug 2022 14:05 Download mesaj |
Titlul subiectului: |
|
|
|
Nu este suficient doar capacelul cu gaurica, si centrezi toate cercurile pe care le vezi in secundara? Ce aduce in plus sau ce problema rezolva dispozitivul tau?
Imaginile sunt dintr-un RC sau Cass Clasic?
|
|
Sus |
|
|
Teo B01 Membru
Data inscrierii: 26 Sep 2019 Mesaje: 532
Localitate: Ploiesti
|
Trimis: 03 Aug 2022 14:36 Download mesaj |
Titlul subiectului: |
|
|
|
Imagini din Cass Clasic
Fara iluminare interioara nu pot alinia secundara, nu se distinge nici "gaurica din capac " nici marcajul central al oglinzi (ce putin eu nu le vad), de aceea nu ajunde doar un simplu capac ingaurit
PLUS nu stiu, poate simplitate in realizare
|
|
Sus |
|
|
valy Membru
Data inscrierii: 21 Iul 2005 Mesaje: 10770
Localitate: Bucuresti
|
|
Sus |
|
|
Teo B01 Membru
Data inscrierii: 26 Sep 2019 Mesaje: 532
Localitate: Ploiesti
|
Trimis: 03 Aug 2022 15:01 Download mesaj |
Titlul subiectului: |
|
|
|

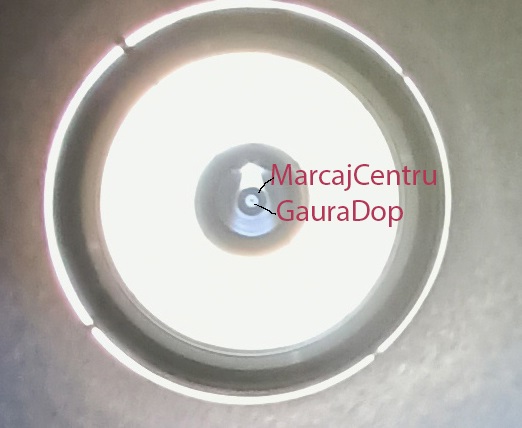

La imaginea in lumina alba ai sa observi atat marcajul de pe oglinda secundara cat si gaura din dop ,
cand sunt concentrice atunci secundara este aliniata pe axa optica
Descriere: |
|
Marime fisier: |
65.46 kb |
Vizualizat: |
de 1792 ori |
|
|
|
Sus |
|
|
dragos.n Membru
Data inscrierii: 20 Dec 2007 Mesaje: 6464
Localitate: Ploiesti
|
Trimis: 03 Aug 2022 22:17 Download mesaj |
Titlul subiectului: |
|
|
|
Interesanta idee. Si fiind pe rosu, poti sa o folosesti si inainte de observatii. Daca imi permiti, eu as face urmatoarele. As scoate led-urile mai inafara, as largii fantele, si as pune in fata lor in material translucid, plastic sau hartie de calc. Si as pune tot trei led-uri si pe alb.
_________________ Dragos N |
|
Sus |
|
|
Teo B01 Membru
Data inscrierii: 26 Sep 2019 Mesaje: 532
Localitate: Ploiesti
|
Trimis: 03 Aug 2022 22:58 Download mesaj |
Titlul subiectului: |
|
|
|
Este de incercat, am observat ca cu cat "campul alb" (fundul capacului) este mai unifor iluminat cu atat imaginea reflectata de secundara este mai OK
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9513
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 04 Aug 2022 14:02 Download mesaj |
Titlul subiectului: |
|
|
|
Interesant!
Fundul capacului trebuie să fie oglindă și colimarea cu capac o faci pe timp de zi îndreptând telescopul spre un perete alb luminat. Atunci vezi ce trebuie văzut. Eu nu am marcat centrul nici la cassegrain nici la newtoniene și nu am probleme cu colimarea. Colimarea fină o fac pe stea artificială sau pe cer.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
Teo B01 Membru
Data inscrierii: 26 Sep 2019 Mesaje: 532
Localitate: Ploiesti
|
Trimis: 04 Aug 2022 15:34 Download mesaj |
Titlul subiectului: |
|
|
|
Cred ca merge,
dar pentru mine sa confectionez un disc de 40mm cu un orificiu centrat de 2,5 mm din oglinda cam greu, rafinarea aliniamentului se face pe o stea artificiala/reala
Soluti sunt multiple, eu asa am rezolvat cazul
|
|
Sus |
|
|
Erwin Moderator
Data inscrierii: 02 Aug 2008 Mesaje: 9513
Motto: panta rhei Localitate: Bucuresti
|
Trimis: 05 Aug 2022 09:23 Download mesaj |
Titlul subiectului: |
|
|
|
Nu l-am făcut din oglindă ci capacul este din alamă. L-am lustruit și e suficient. Alții au găsit oglindă din plastic (se poate decupa ușor cu un compas) sau au pus folie de aluminiu lucioasă. Suprafața nu trebuie să fie optic perfectă ci trebuie să reflecte lumina, e suficient ca să distingi discul respectiv în reflexia din telescop.
_________________ bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob |
|
Sus |
|
|
Teo B01 Membru
Data inscrierii: 26 Sep 2019 Mesaje: 532
Localitate: Ploiesti
|
Trimis: 05 Aug 2022 13:43 Download mesaj |
Titlul subiectului: |
|
|
|
Corect ai perfecta dreptate , eu am optat pentru solutia de a "produce " lumina local in detrimentul "transportului"/reflexiei. avand avantajul de a nu depinde de mediu inconjurator si avand un nivel cat de cat constant al iluminari interioare a tubului (no ca am gasit si avantaje )
|
|
