[Mircea Pteancu]

Sistemul Porro este un sistem de redresare a imaginii care foloseste prisme cu reflexie totala.Exista de fapt mai multe variante de sisteme de prisme Porro.La linkul de mai jos ,spre cartea ''The Telescope'' a lui Louis Bell,publicata in 1922 ,gasiti la pagina 155 o gravura reprezentand un ciudat instrument de mana destinat observatiilor militare terestre ,denumit '' Lunette a Napoleon Troisieme'' si care este primul instrument in care s-a folosit sistemul Porro.
La paginile 156-157 veti gasi reproducerea articolului din revista ''Cosmos'',vol 82, pag 222,publicat in 1852 ,articol in care a fost prezentat in premiera atat sistemul redresor de prisme Porro cat si monocularul mentionat.Imensa majoritate a binoclurilor actuale folosesc sistemul redresor Porro.Mircea


http://www.archive.org/stream/telescope00belluoft

[Mircea Pteancu]

Este interesant de notat ca deja in 1852,dupa cum arata revista ''Cosmos'',fizicianul M. Dove din Berlin a publicat un sistem redresor similar sistemului Porro si pentru care isi afirma paternitatea.Evident ca Dove nu a stiut de realizarile lui Porro.Si mai interesant este faptul ca Ernst Abbe a redescoperit cateva decenii mai tarziu sistemul Porro si l-a si patentat spre folosul firmei Zeiss atunci cand au inceput productia de binocluri cu prisme.In timpul Primului Razboi Mondial toate fortele combatante au mai folosit inca si binocluri tip Galilei,care sunt cunoscute in limba engleza drept ''field glasses''.Mircea

[Andi]

Cartea lui Bell este deosebită, o adevărată "Biblie".
La pagina 161 am regăsit un instrument care încă mă pasionează: un binoclu care amplifică efectul stereoscopic, amplificare egală cu grosismentul lui (sunt şi un observator diurn al cerului!).
Am încercat să construiesc unul, dar nu am reuşit să finalizez. Am văzut multe instrumente de acest fel la secţiunea "Binocluri-istorie în imagini".
Poate la secţiunea de optică să detaliem un pic despre "ce ştie să facă".

[Mircea Pteancu]

Andi
ai cumva cartea adevarata?Desigur,sunt foarte interesat ,deschide un topic la ''optica'' despre acel tip de binoclu.Dl. Olenici spunea pe forumul SARM ca a construit un binoclu stereoscopic cu distanta dintre obiective de 40cm.Mircea

[Andi]

Dacă este vorba de cartea lui Louis Bell "THE TELESCOPE", am descărcat-o de la adresa pe care ai menţionat-o. Deci nu am "cartea adevărată"!
Binoclului stereoscopic cu distanţa dintre obiective de 40cm îi trebuie un grosisment de cca. 6X.
Încep să fac "compunerea".

[tamasflex]

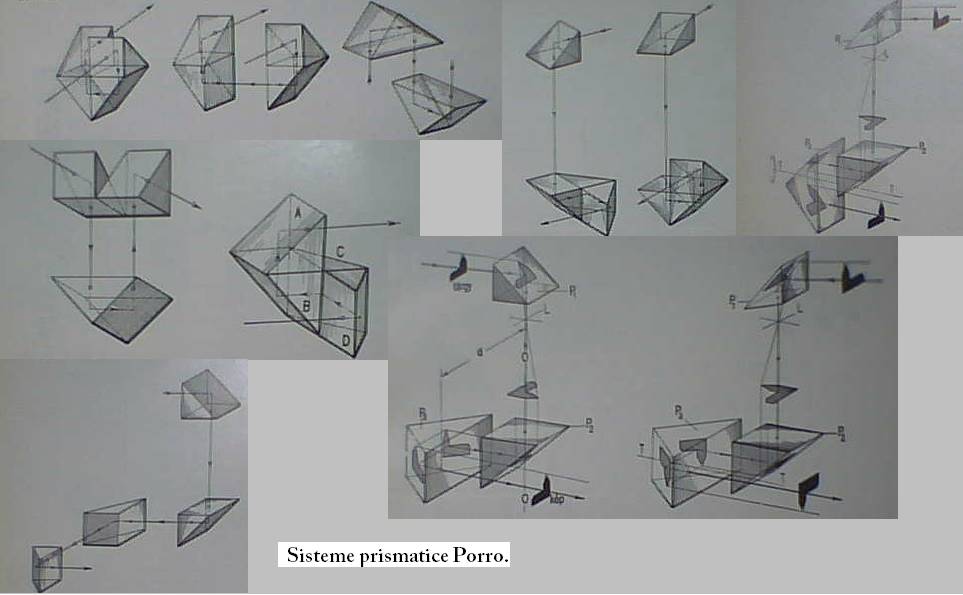

Sisteme prismatice Porro.

[tamasflex]

[Mircea Pteancu]

Off topic.Daca doriti puteti cumpara asemenea binocluri-foarfece de la surplusshed,sunt de vanzare...intrebarea este cum le scoti din SUA ca sa le aduci intr-o tara...musulmana.Un tampit de italian,la un an dupa ce si-a facut firma in Arad,si dupa ce venise aici de vreo 20 de ori, m-a intrebat ,,asa-i ca voi sunteti musulmani$''.Surprins,l-am intrebat cum ajunsese la concluzie,mi-a spus ca dupa forma cupolelor de biserici.I-am spus,sefu' nu stiu daca ai observat si accesoriul ala in forma de cruce,adevarat ceva mai mic decat cupola...Mircea

[Erwin]

off-topic
chiar că era tâmpit, Domul din Florenţa şi al Saint Pietro chiar din Vatican nu seamănă cu cupolele noastre? Şi ei erau musulmani?

on-topic (oarecum):
Nu am idee cum s-ar putea importa astfel de scule militare, ce declari la vamă?

[Mircea Pteancu]

Este o nota pe surplusshed ,problema mare ai avea-o la exportul din SUA fiind vorba de materiale militare.La noi este suficient sa-ti procuri protectia cui trebuie si aduci orice,plutonium pe factura gradinitei,bomba cu hidrogen pe fundatie,antrax pentru clubul de bambilici...orice numa' sa zici ca-i ordin de la Nea Nelu Bata de Miner...Mircea

[Stanescu Octavian]

Pentru astfel de tehnica (binoclu foarfeca) cred ca ai nevoie de aviz de la vreo institutie ce se ocupa cu obiecte de patrimoniu sau muzeu militar.
Probleme sunt cu aparatele militare prezentate de Zoth. ( intensificatoare de imagine si termoviziune)

[Doru Dragan]

Problemele apar doar daca sunt cumparate din America (sau orice tara din afara comunitatii europene). Daca le cumperi din Europa nu mai e nici o problema. Iti vin prin posta la oficiul postal de care apartii, nu mai trec prin vama. E plin netul de aparate de vazut noaptea si tot felul de scule militare. Daca aia care le vand nu au probleme, de ce ar avea probleme cei care le cumpara? Daca se intaresc cetatenii unei tari inseamna ca se intareste tara respectiva ... sau

[Stanescu Octavian]

Da asa e o fac pe pielea lor cei ce cumpara vizibil pe net sau se arata interesati de tehnica militara . fiti siguri ca totul e supravegeat de servicii specializate si automat esti trecut pe o lista cu semn de suspect . si sigur vei fi supravegheat.
probabil ca se arunca si momeala sa vada cine musca

[Stanescu Octavian]

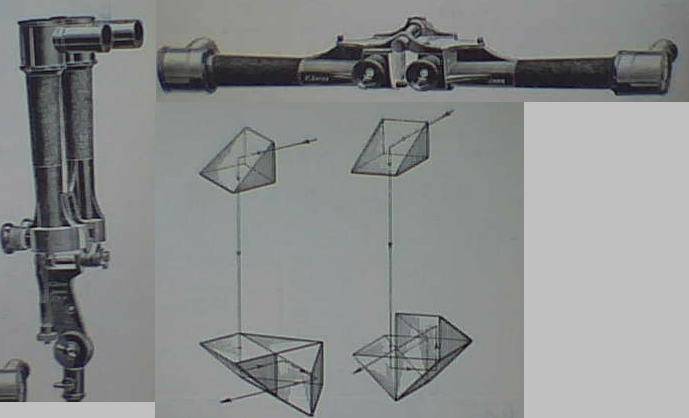

Dar sa revenim la optica , sunt 3 sisteme Poro 1,2si 3. poro 2 se foloseste la binoclu foarfeca.

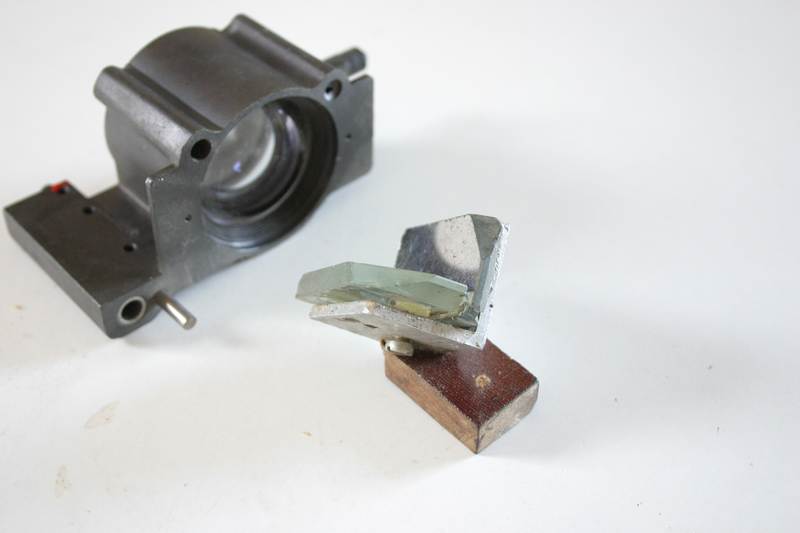

Dar eu fiind adeptul reflexiei va arat ce am facut practic pt cautator cu imagine dreapta dar deviata la 90g pentru usurarea privirii.
Inlocuieste prisma cu acoperis Amicii.
Este o lucrare veche facuta acum 15 ani si am gasit-o de curand prin pod.
Cred ca se intelege despre ce e vorba
poate a fost inventata de cineva, se numeste cumva dar nu aveam net pe vremea aceea, am gandit singur sistemul .
