[varadinagypal]

Am construit un sistem de autoghidaj pentru spectroheliograf, ca intre achizitii / scanari, sa verifice pozitia Soarelui -- montura nu este aliniata, mai dau cu piciorul in trepied din cand in cand, mai dau si colegii, montura fiind la geam in birou pentru pauza de masa (Ersatz Obsi)

Setup Optic:
- luneta cautator de 30/120
- folie solara ND5 full aperture
- filtru ND3 in conul de lumina
- adaptor 3D-printed pentru nosepiece de 1.25 la capatul de T2, pentru camera
Setup ESP32 cam:
- ESP32 TTGO in cazul meu, cu LCD si camera integrata*
- camera OV2640 cu lentila data jos, senzorul expus
- adaptor mecanic pentru cele mai sus
- conexiune USB (sau wire tapped la chip-ul CP2104 de pe placa pentru RX/TX)

*atentie, nu are pini liberi, in afara de un bus SPI/i2c. Pentru ca aceasta solutie sa fie adaptata la ST4 direct, este necesara integrarea unei a doua placi

Codul sursa si poze mai jos.

Motivul dezvoltarii a fost sa nu introduc inca un calculator / raspberry in ecuatie, dar in acelasi timp programul care face scanarile (totul automat, vezi postari anteriore) sa vada imaginea de ansamblu. Autoguider-ul pe care il am, si care fura imaginea sharpcap, pentru a centra Soarele, este inutil cand tot ce vede camera e o dunga spectrala.

[varadinagypal]

dependinte: arduino, esp32, tft de ST7789

codul e functional, starea sursei o consider PoC pentru ca jumate slefuiam in timp ce observam, si nu prea am chef de cosmetica aiurea, licenta MIT sau ce vreti. Probleme sunt pe la i2c din esp32 core v2 incolo, care din cand in cand sare la bitbanging in loc sa foloseasca interfata hw disponibila.

[varadinagypal]

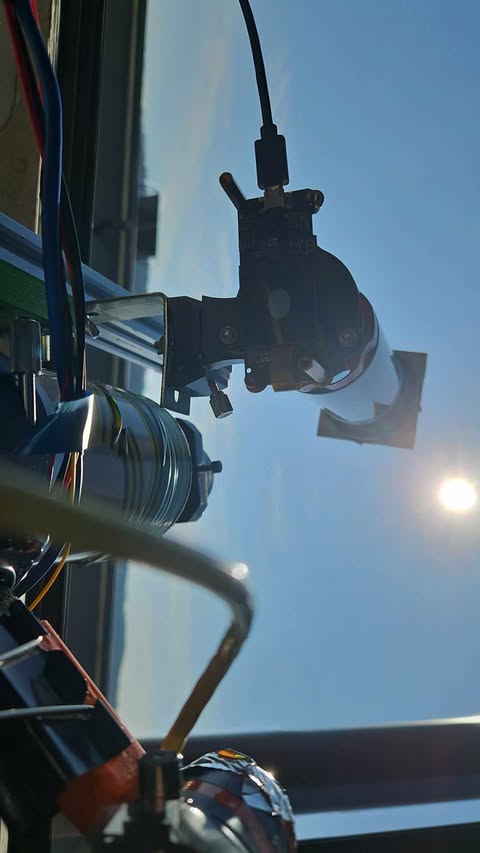

iata setup-ul fizic

[varadinagypal]

cautatorul de focala scurta. Senzorul e mic (lentila inlaturata), si focala de 120mm plus-minus se potriveste cu discul solar

[varadinagypal]

ulterior, si "form9" a primit un nume...

[varadinagypal]

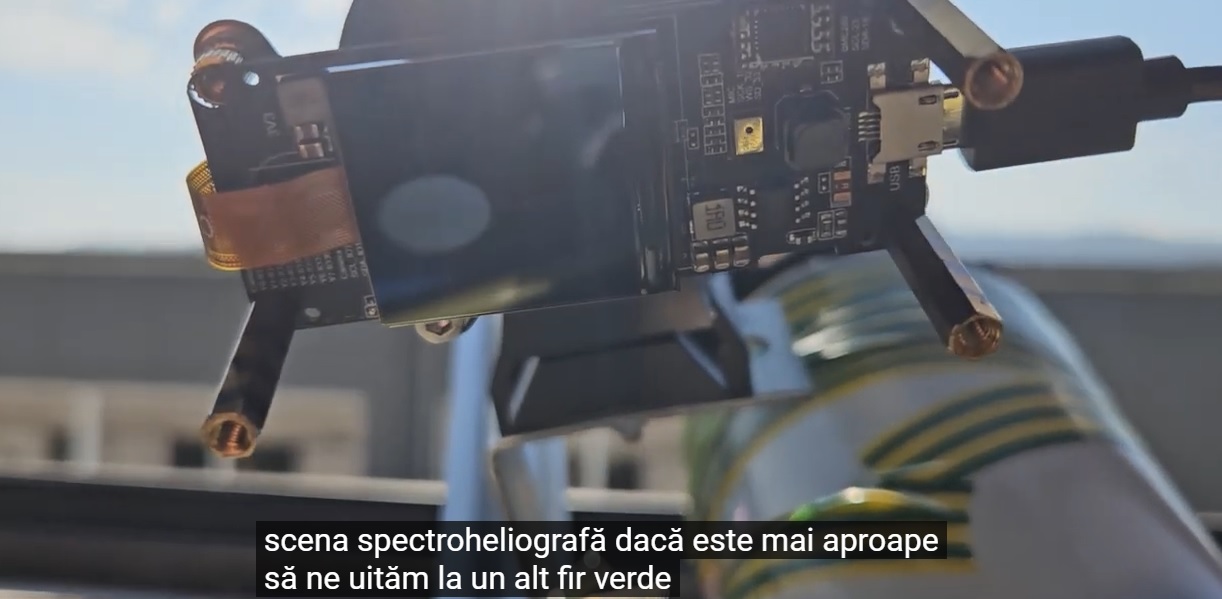

placa cu adaptoare

[varadinagypal]

un soare tot pozat de mine, se vede crucea pe lcd care indica centrul de greutate a imaginii afisate

[varadinagypal]

nu stiu de ce pozele sunt distorsionate, aceasta platforma de forum e de ras

[valy]

Stai linistit, ne prindem noi de schema.

[varadinagypal]

iata si un video cu prima lumina (ma rog, a doua), cei deranjati la etaj sa dea mute ca vorbesc, doamne feri tulaidoamne, in maghiara.

https://www.youtube.com/watch?v=-pMX_W5PiSM

[varadinagypal]

acuma vad ca e puscat codul sursa, tot din cauza platformei de forum de aici, ca la mine in editor e ok.

iata pe pagina mwa https://csillagtura.ro/solar-autoguider-for-my-shg/#more-47270

[valy]

Stai linistit, avem traducere automata in toate limbile pamantului.

[varadinagypal]

pf, fie maghiara e poetica, fie google translate still sucks, in 2025

[varadinagypal]

m-am uitat cu subtitrari in engleza... well... "kutyafüle tudja" (dog ear knows) inseamna "pasarica dracului mai stie" (ce fel de LCD, de fapt e cred ca ST7789 ceva)

[Erwin]

Meserie!

Pe timpul capturii trebuie să baleiezi soarele, pui sistemul pe pauză? Apoi când începi o nouă captură sistemul ăsta te duce iar cu el pe centru? Nu am studiat amănuntele.
