[sabin fota]

Asta este un proiect pe care l-am realizat iarna trecuta si abia acum il pun pe forum spre inspiratia doritorilor.... imi place iarna, este timpul cel mai potrivit pentru bricolaje

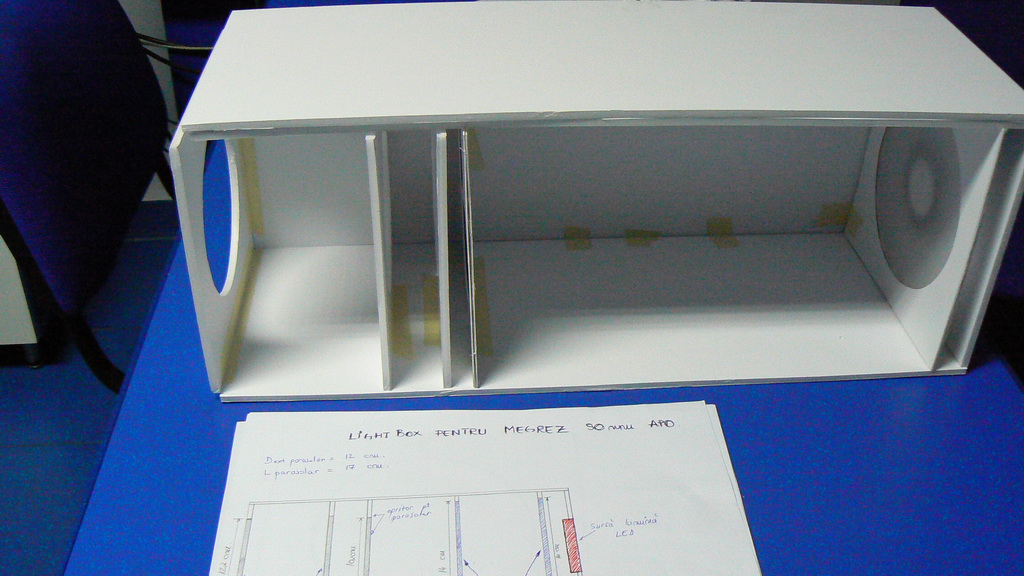

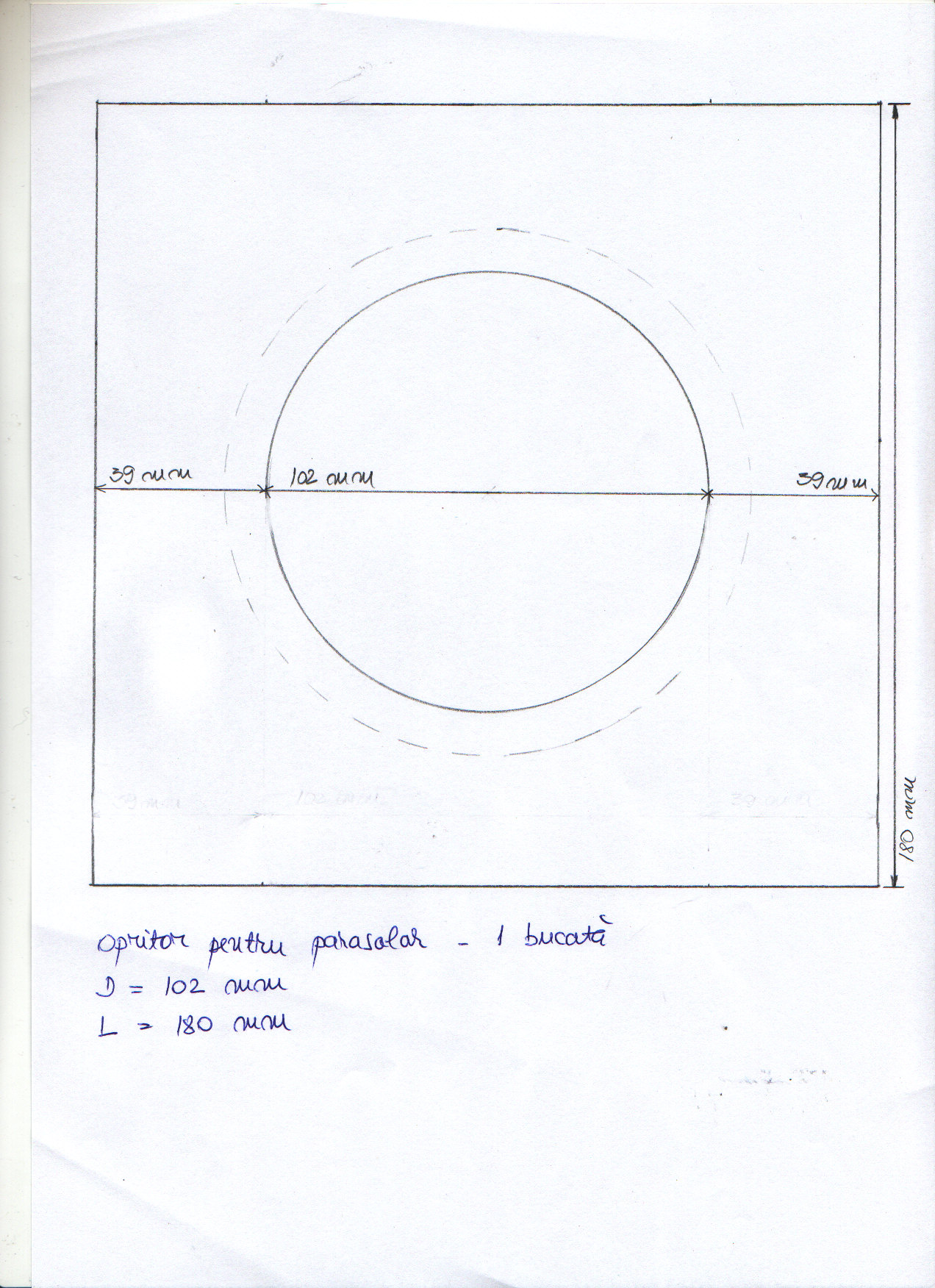

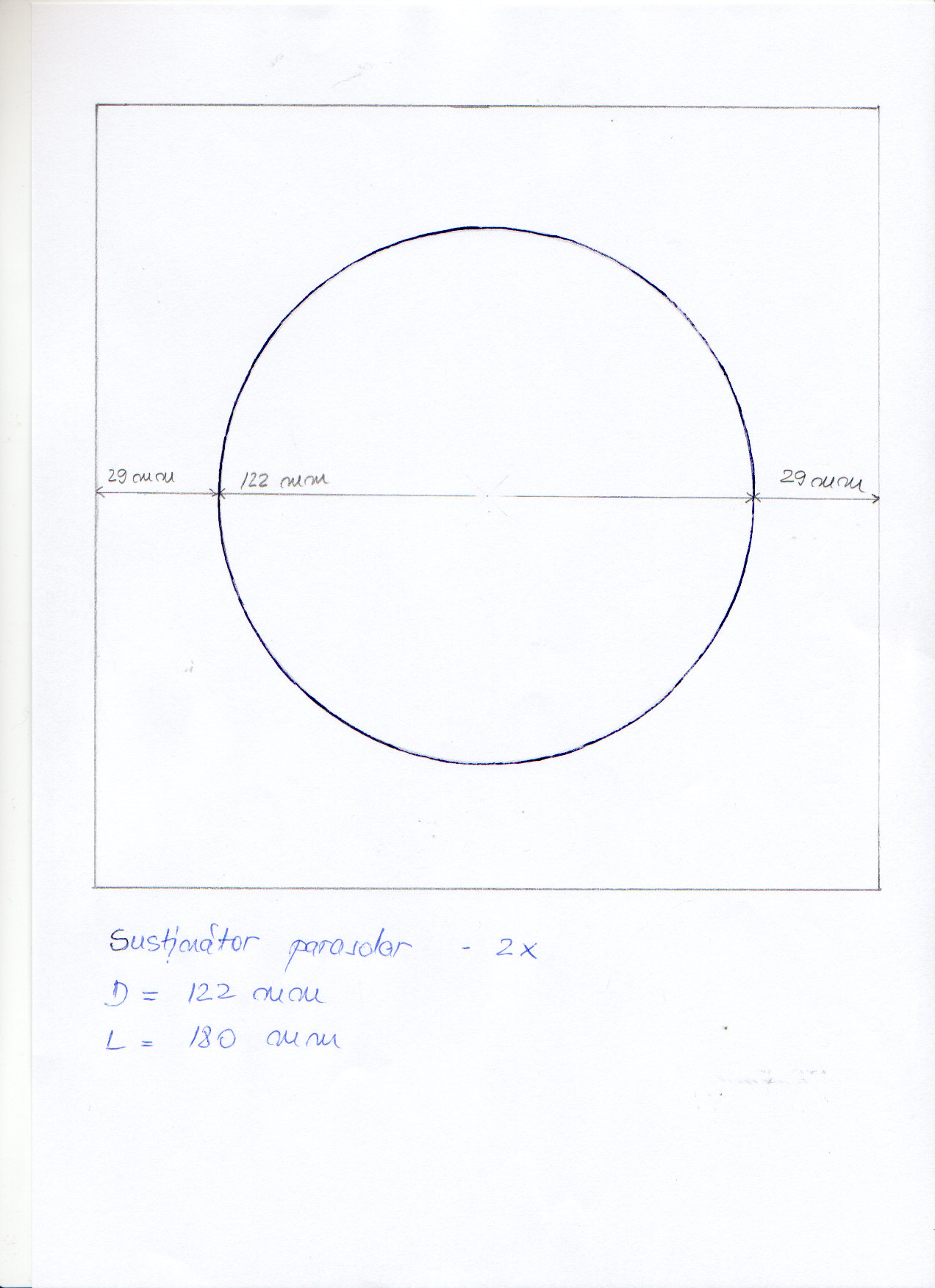

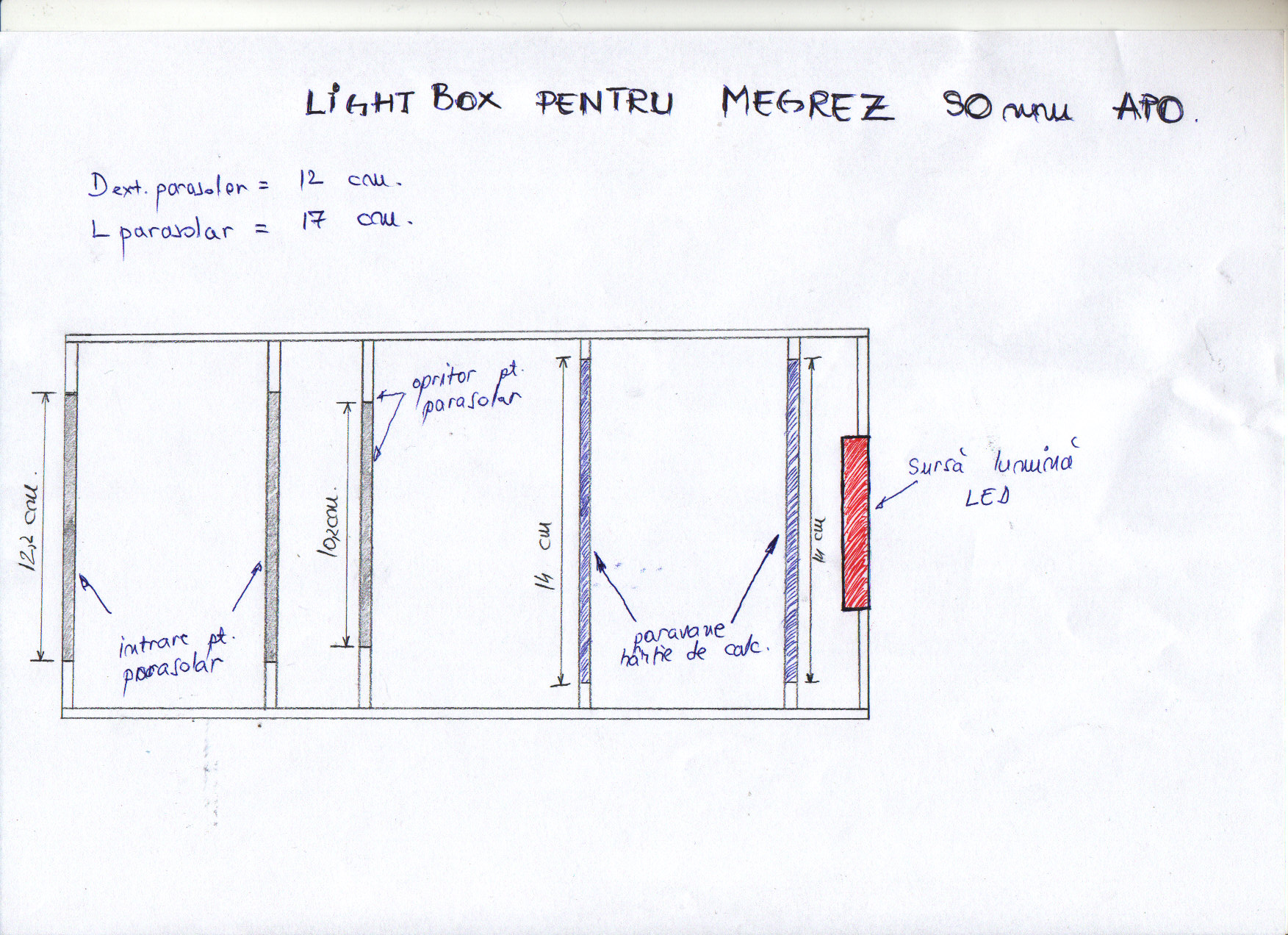

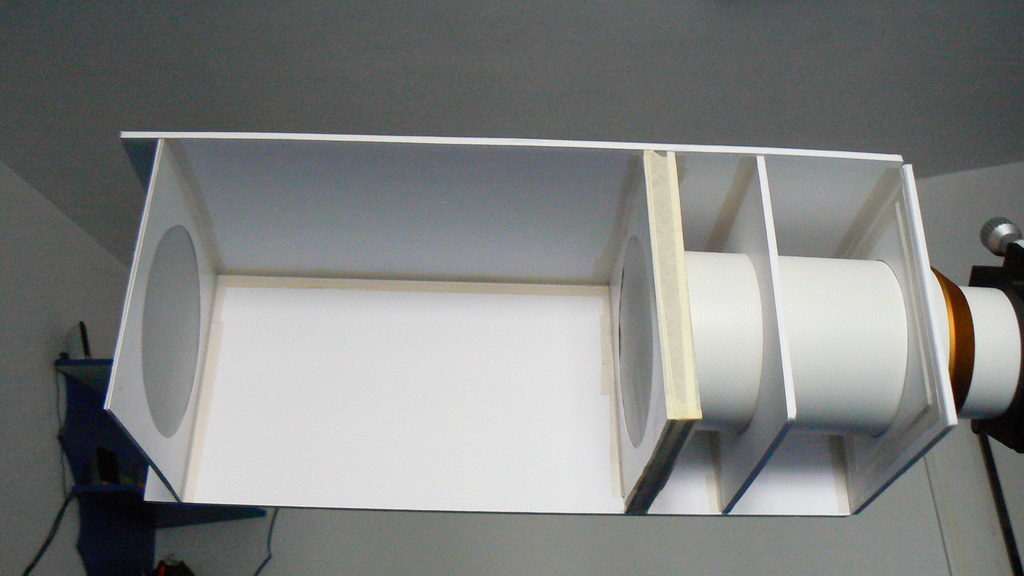

Proiectul din care m-am inspirat era pentru un refractor de 80 mm, aşa că a trebuit să modific dimensiunile, nu am păstrat decât lungimea de 500 mm.


Materialele le-am procurat de pe internet, sunt materiale pentru machete, strat de spumă poliuretanică acoperită pe ambele feţe de hârtie, are greutate mică şi este foarte uşor de prelucrat.

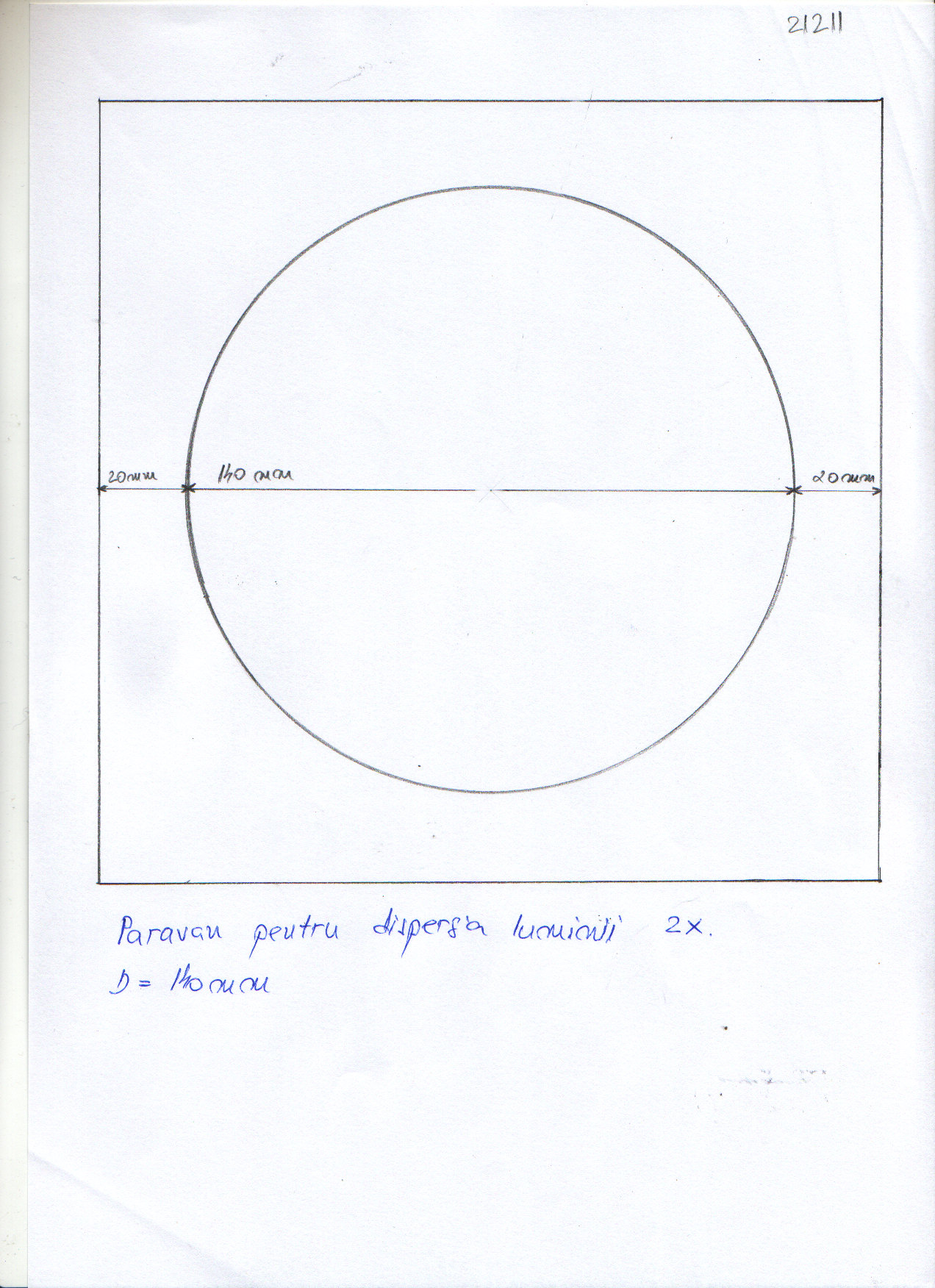

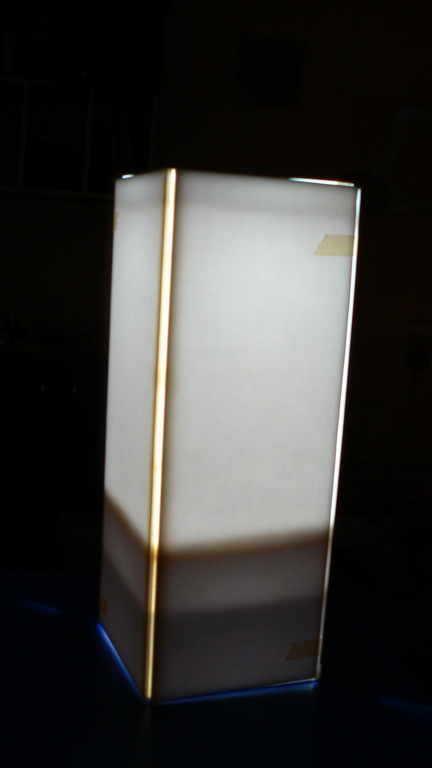

Paravanele pentru dispersia luminii sunt făcute din hârtie cerată (hârtie de calc) pe care o găsiţi la librărie.
Sursa de lumină este o lampă rotundă cu 3 leduri care se aprinde prin apăsare. Aici mai am de lucru pentru că vreau să o modific pentru a-i ataşa un întrerupător extern, sau să fac o sursă separată cu leduri, revin aici cu precizări ......

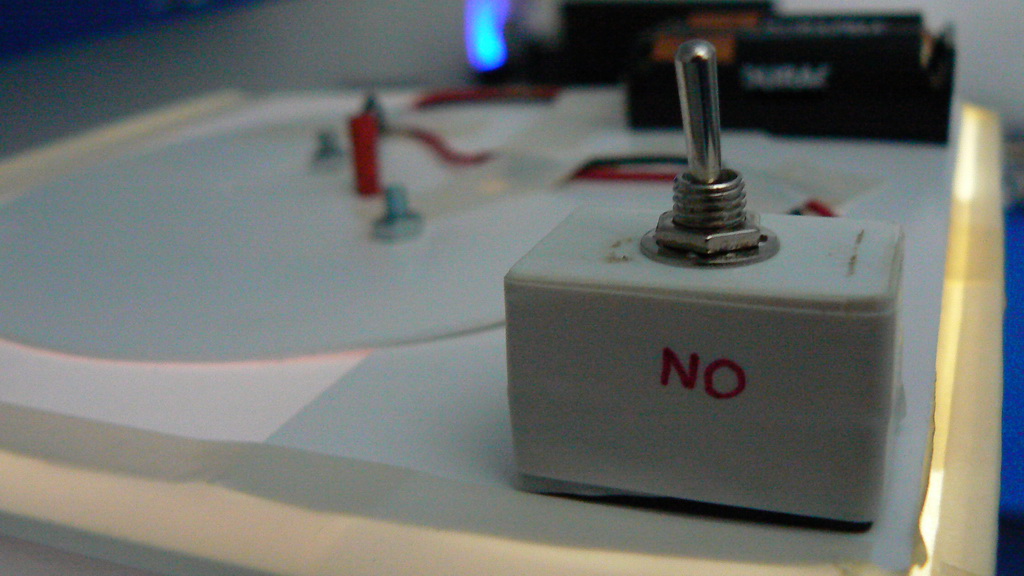

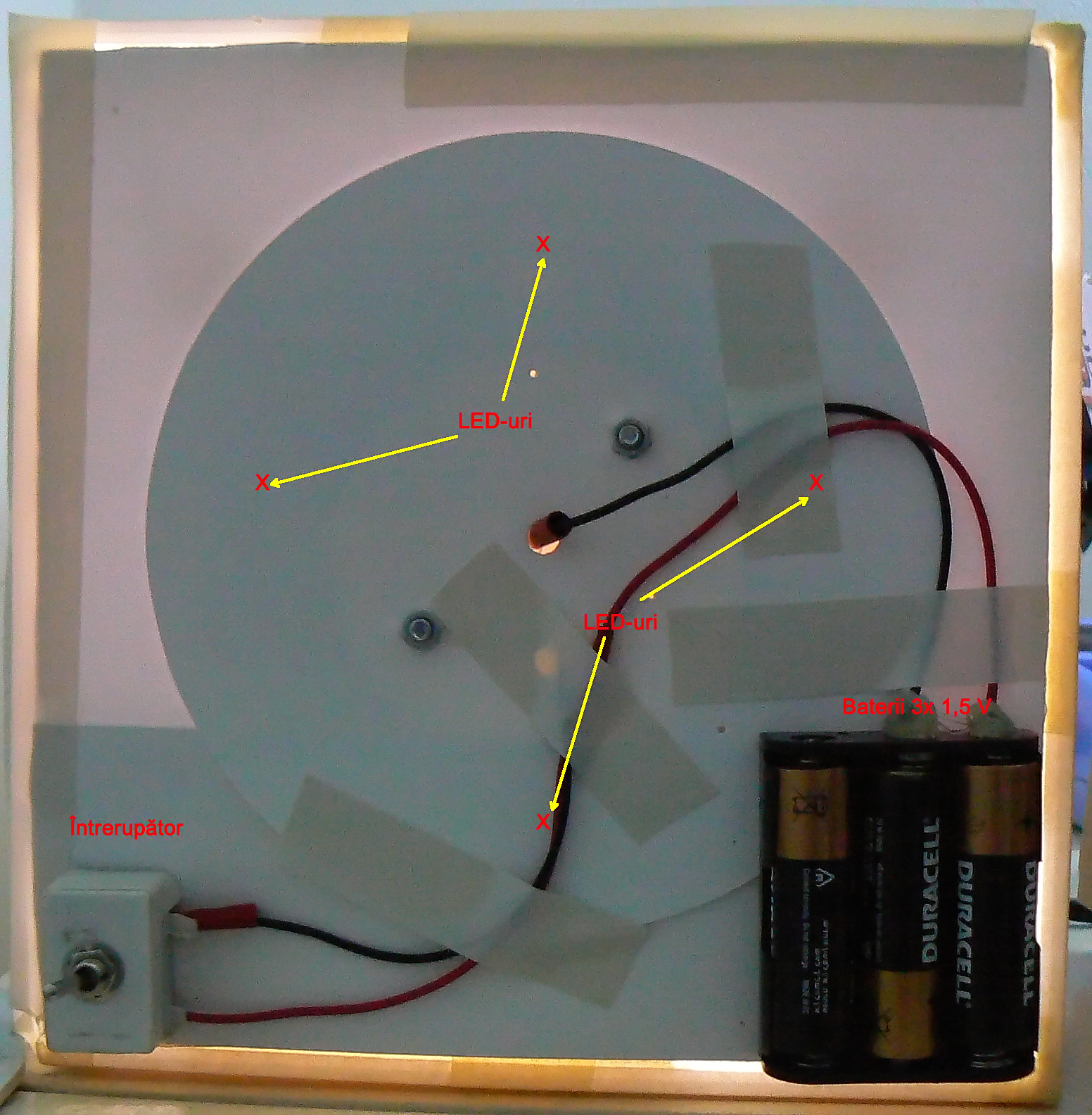

UPDATE: după cum spuneam am renunţat la prima sursă de lumină deoarece avea ledurile prea centrale si nu eram prea mulţumit de cum era dispersată lumina pe câmp; aşa că mi-am construit propria sursă din 4 LED-uri albe hiperluminoase de 44000 mcd, 20 mA şi 3,5 mV pe care le protejez cu rezistenţe de 100 Ohm pentru că de 82 nu am găsit - aveţi aici şi o schemă a circuitului.

[Laurentiu]

Misto treaba. Ma tot bate si pe mine gandul sa fabric o cutie din asta (desi asta inseamna inca un lucru in plus de carat dupa mine pe camp...).

de unde ai procurat materialele necesare ? (un link...)

[sabin fota]

sa stii ca este foarte usoara, are max 200 g cu totul si i-am facut o cutie pentru transport/protectie din carton obisnuit

materialul l-am luat de aici : http://www.profiart.ro/catalog/product/forex

[cmatei]

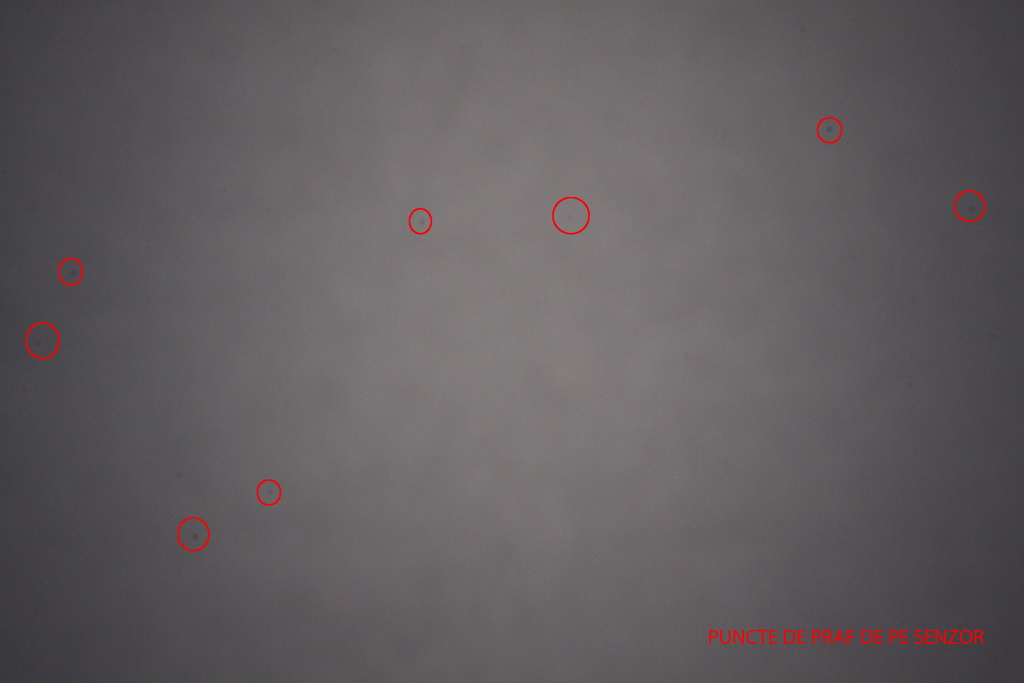

Daca te uiti la o histograma pe un RAW, sunt toate canalele relativ aliniate ? Ar fi bine sa fie apropiate, pentru camere DSLR sau OSC in general. Tot cu led-uri albe, eu aveam o problema la flat-uri pentru ca aveam mult mai putin semnal in rosu decat in celelalte doua culori. Daca sunt, precizeaza sursa pentru doritori, nu orice led alb e ok...

Daca e chiar forex, e un pret foarte bun (eu am luat teapa, astia cu publicitatea sunt ingrozitori

[sabin fota]

nu am verificat histograma, mi-ai dat tema de casa

led-urile sunt LED Nichia 5mm Hiperluminos Alb 44000mcd 15° 20mA si le-am luat de aici http://www.zexstar.com/

materialul pe care l-am primit este exact ca in descriere, foarte usor si cu o hartie mata alba si foarte plana, se lucreaza excelent cu el

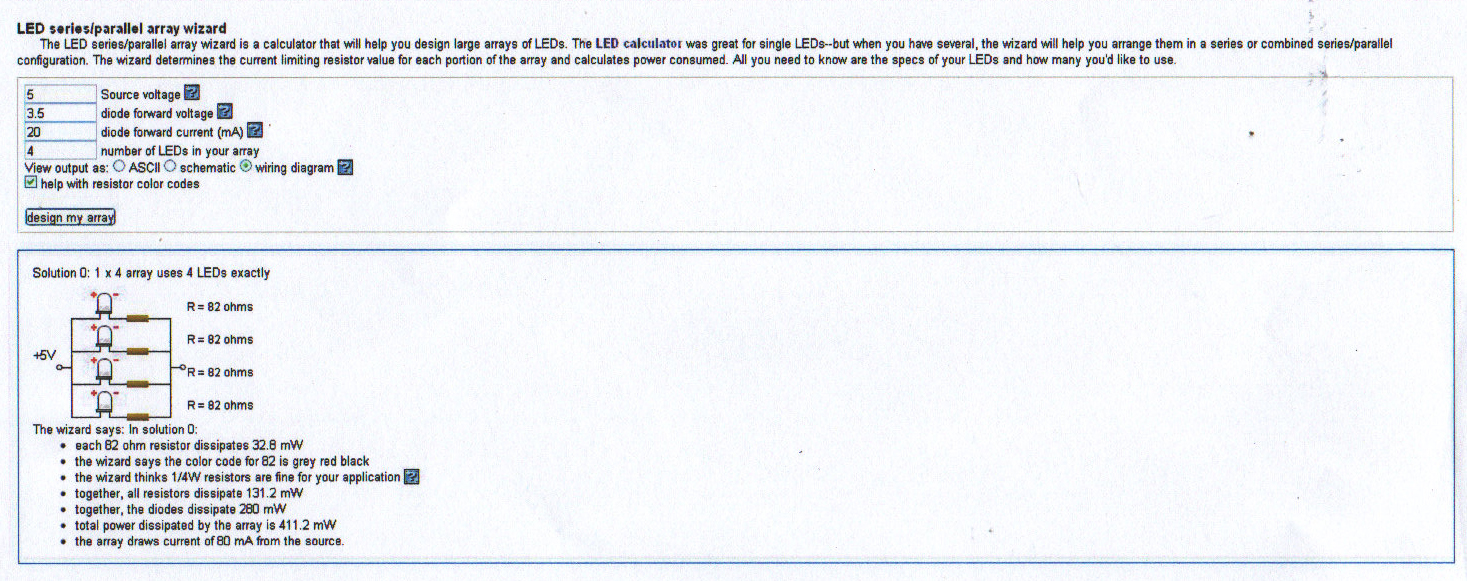

aici: http://led.linear1.org/led.wiz aveti un wizard care va deseneaza schema circuitului in functie de diferiti parametri: voltaj, amperaj, nr. de leduri etc.
