[starbuck]

Nu am stat sa caut daca reinventez roata dar cine are deja un cautator 6x30 poate obtine foarte usor si fara nici o modificare un ocular cu reticul astfel:

- se desurubeaza corpul ocularului din cautator;

- se insurubeaza la corpul metalic separat de la un ocular normal de 1.25" fara nici o modificare;

Similar se poate proceda cu o luneta cautatoare de 9x50 (cel mai uzual) pt. ocularele de 2".

Daca luneta cautatoare initiala are si iluminare la reticul, cu atat mai bine.

[Manu72]

(Sper ca nu se supara nimeni ca postez aici fara sa mai fac un topic nou, mai ales ca la mine au fost ceva mai multe miscari )

La prima mea iesire cu telescopul, m-am lovit de 2 mici probleme:
- alinierea cautatorului cu telescopul si
- centrarea stelelor in ocular pentru alinierea sistemului GoTo.

Ambele, mi-am zis eu, rezolvabile cu un ocular cu reticul.
Pe care tocmai l-am facut.

Materiale:
1) un ocular cat mai ieftin si la care field-stop-ul sa nu pice intre grupurile de lentile, ci extern acestora (asta ca sa evit demontarea completa a ocularului). Eu m-am oprit la un Kelner de 25mm care a servit scopului in mod decent - desi inelul de field-stop a fost cam dificil de accesat.

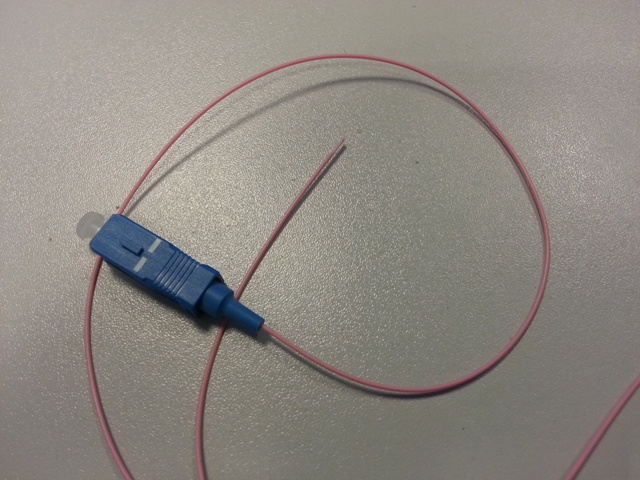

2) un patch cord de fibra optica - 'dez-izolarea' lui a fost un dezastru, fibra in sine este extrem de casanta, iar la un diametru de 0,1mm este dificil de manevrat fiind aproape invizibila din anumite unghiuri. Cred ca am spart in penseta cel putin 4-5 bucatele de fo, plus inca pe atatea 'pierdute' din aceeasti penseta.
3) Adeziv, penseta, cleste si extrem de multa rabdare.

PS> Sunt curios daca si cat o sa reziste acest reticul facut din fibra optica.

[Erwin]

Te-ai chinuit degeaba, am realizat nu demult un reticul din fibră extrasă dintr-o sfoară poliesterică, este mult mai subțire, elastică și rezistentă la rupere. Am prezentat soluția pe forum la Materiale necesare ATM-ului.

[cmatei]

Ei, n-as zice ca s-a chinuit chiar degeaba, pana la urma a obtinut un ocular cu reticul Nu era mai simplu cu un fir de kevlar din acel patch-cord, sau sunt prea groase ? Alea sigur nu se rup.

[Manu72]

Aveam ca alternativa si fir de cupru (de la bobine) cu diametru tot de 0.1mm sau chiar mai mic - un 0.08-0.07 poate. Patchcord-ul de FO nu are acel fir de kevlar

Nu am folosit firul de cupru pentru ca mi s-a parut mult mai dificila obtinerea unei drepte perfecte dintr-un fir atat de maleabil precum cuprul. Macar fibra e dreapta de la sine iar montura a fost facuta simplu din 4 picaturi de rasina puse pe inelul diafragmei de camp, care inel este de fapt o "buza" de 1mm latime aflata in interiorul unui cilindru cu diamentru de 18.3mm si lungimea de vreo 30mm care serveste si ca "piulita" pentru fixarea grupului de lentile de intrare.
Aici a fost de fapt dificultatea - sa fac jonglerii cu penseta prin interiorul acelui tub. Mi-ar fi fost extrem de usor sa fixez reticulul pe exterior, dar evident ca cei 2-3mm care reprezinta grosimea inelului faceau ca reticulul sa nu mai fie in focus.

In plus fibra fiind translucida, sper ca reticulul astfel rezultat sa beneficieze de iluminarea naturala furnizata de obiectul aflat in campul vizual
Acest aspect ramane de vazut, desigur.
