| Subiectul anterior :: Subiectul urmator |
|
| Autor |
Mesaj |
zoth
Membru
Data inscrierii: 31 Mar 2006
Mesaje: 5945
Motto: decat ceva prost, mai bine nimic bun ...
Localitate: Bucuresti
|
| Trimis: 19 Mai 2007 17:02 Download mesaj |
| Titlul subiectului: Reparatie Rubinar 10/1000 |
 |
|
|
Este vorba de un Rubinar care a venit direct de la fabricant cu cateva probleme. La prima inspectie vizuala am constatat ca ansamblul de prindere pe montura era stramb fata de corpul principal al obiectivului si deasemenea inelul care indica distanta de focalizare statea tot intr-o pozitie nefireasca fata de tubul principal.
Prima concluzie este ca acest obiectiv a fost fabricat ori intr-o zi de luni sau vineri cand lumea nu prea are chef de munca sau ca nenea care la asamblat era mare amator de Vodka!... Hac!
Ansamblul de prindere al tubului principal pe montura este important nu doar din punct de vedere estetic ci el permite si rotirea tubului si implicit a planului imaginii fata de axa optica, iar daca axa lui este diferita de cea optica... nu e bine deloc!
Asadar am cautat pe net ceva indrumari despre aceasta problema la Rubinarul de 10/1000 si singurul lucru pe care l-am gasit suna cam asa:
| Citat: | | It is not recommend doing the adjustment to the 1000 mm lens because of those little ball bearings which fall out and are impossible to get back in. The lens will function well without them but changing the back focus on the 1000 is a difficult job and is best done by a professional and trained person. |
Cu alte cuvinte sa nu umblati la partea care contine rulmentul, ca nu o sa-l mai puteti face la loc. Foarte incurajator, n-am ce zice, dar fals!
Sa pornim la drum: aveti mai jos doua imagini dupa care voi face comentariile.
In primul rand vom cauta pe spatele inelului exterior al sistemului de prindere pe montura un prezon. Dupa ce am gasit acest prezon (care nu e figurat in desen pentru a nu-l complica inutil), il desurubam si vom scoate din lacasul lui un arculet si o bila pe care le punem bine.
Trecem apoi la desfacerea piulitei care prinde tot ansamblul si facem aceasta operatie deasupra unei tavite caci dupa ce iese piulita o sa curga o sumedenie de bilute in tava. Scoatem apoi inelul exterior si cele doua inele ce tin bilele pe rulment.
Va ramane doar inelul interior care initial este prins de tubul principal prin trei suruburi de 1.5 mm. Aici am gasit defectul, doua din cele trei suruburi erau rupte de la fata tubului. Am scos surubul bun si dupa aia am extras inelul interior. Urmeaza ceva delicat, gaurirea celor doua suruburi rupte in corp cu un spiral de 1 mm, apoi fabricarea unei piese triunghiulare care intra putin fortat in aceste gauri si in final desurubarea resturilor acestor suruburi. Exact pe aceste gauri ramase dupa scoaterea ramasitelor am venit cu un spiral de 3 mm si am dat niste zencuri adanci de 1-1.2 mm (nu mai mult). Atentie sa nu intre span in tub!
Pasul urmator consta in largirea gaurilor (foste la suruburile subtiri de pe inelul interior) si refiletarea cu M3 a acestora.
Se introduce inelul interior inapoi pe tubul obiectivului cu noile filete de M3 sa corespunda cu zencurile practicate in tub si apoi se introduc 3 prezoane de 3 mm. In felul acesta asiguram o adevarata rigiditate "sovietica" a sistemului de prindere.
Se introduc pe tub piulita ce strange tot ansamblul cele doua inele care tin bilele rulmentului si inelul exterior putin mai degajat de pozitia finala astfel incat sa putem introduce bilele rulmentului una cate una cu o penseta. Dupa aceasta operatiune oarecum plictisitoare, apropiem al doilea inel de prindere a bilelor si piulita care strange tot ansamblul si o stragem usor pana cand inelul exterior vine pe pozitia finala.
La sfarsit se verifica rotirea ansamblului fata de tub si apoi se introduc biluta, arcul si prezonul din spate.
Spuneam mai sus ca si inelul indicator de distanta era stramb fata de tub.
Nici o problema caci acesta e un simplu inel de aluminiu prins tot in trei prezoane de 1.5 mm si trebuie doar pus pe pozitie corecta si strans din nou. Aceasta operatie se va face inainte de asamblarea sistemului de prindere pe montura.

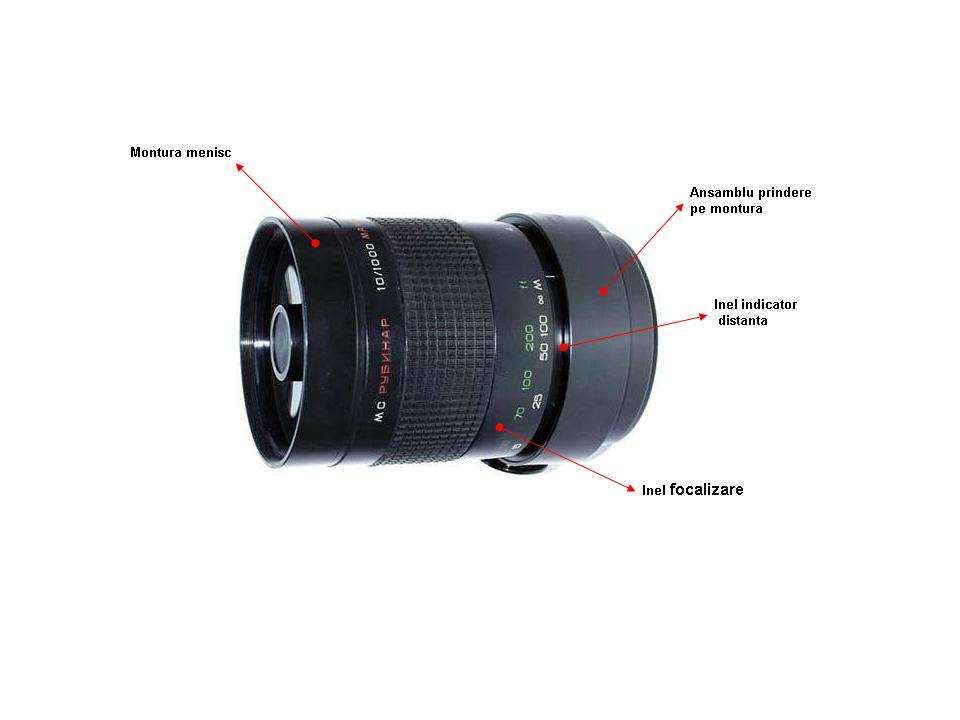

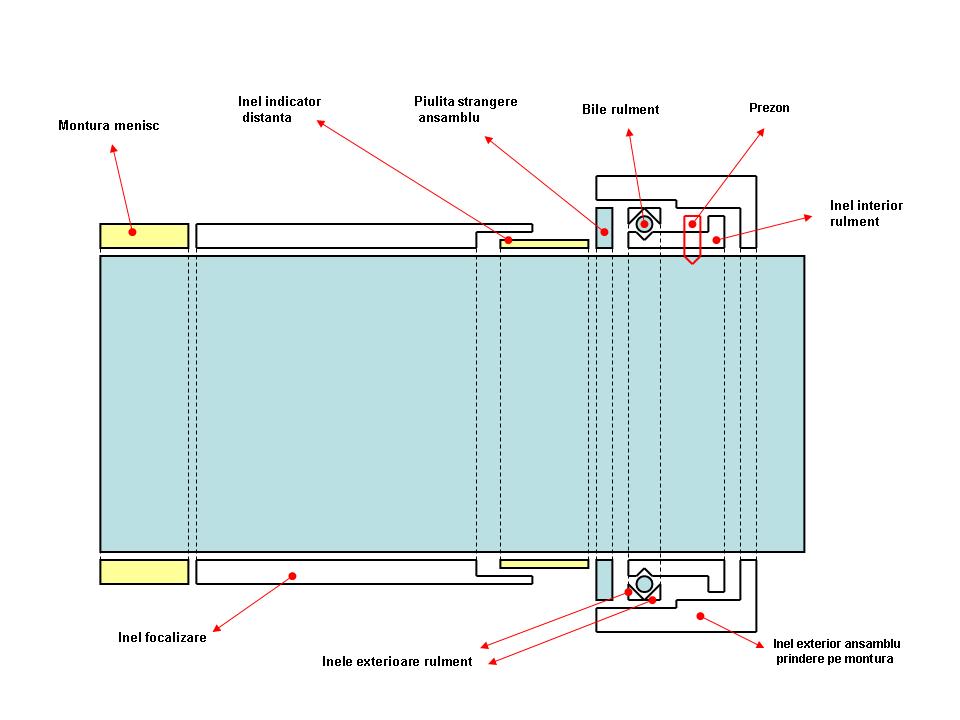

Mai jos o imagine a Rubinarului 10/1000 cu principalele parti despre care am povestit si un desen simplificat din care sper sa intelegeti interventia ce a fost facuta.
Sa aveti spor!
| Descriere: |
|
| Marime fisier: |
57.75 kb |
| Vizualizat: |
de 7357 ori |
|
| Descriere: |
|
| Marime fisier: |
34.65 kb |
| Vizualizat: |
de 7357 ori |
|
|
|
| Sus |
|
 |
HoO_Germany
Membru
Data inscrierii: 13 Mar 2006
Mesaje: 1260
Localitate: Heinsberg / Germany
|
| Trimis: 19 Mai 2007 17:31 Download mesaj |
| Titlul subiectului: |
| |
|
|
Rspect Zircon
Ai facut o treaba mare si foarte buna. Inca admir ca ai facut atat treaba sa faci un desen technic.
Acum cred ca ai gasit si punctul unde poti face focusarea peste punctul de focusare original, ca sa poti sa adaptezi obiectivul la o camera cu un adaptor de T2.
_________________
CS Robert
House of Optics Germany
www.hoo-germany.de / info(@)hoo-germany.de
Tel.: +49 2452 976144 |
|
| Sus |
|
|
Doru Dragan
Membru
Data inscrierii: 02 Mar 2006
Mesaje: 4414
Motto: PER ASPERA AD ASTRA
Localitate: Timisoara
|
| Trimis: 19 Mai 2007 18:35 Download mesaj |
| Titlul subiectului: |
| |
|
|
Este vorba despre un Rubinar venit la cine? La tine? Ati reclamat defectul? Care a fost reactia producatorului?
In rest ce sa mai spun... Esti tare... mai tare ca rusii si aproape la fel de tare ca nemtii Nu stiu de unde le ai cu tehnica da cred ca ar fi cazul serios sa te gandesti la o schimbare de profil  In ce (cu ce) ai facut desenul tehnic? Sunt foarte nemultumit ca nu ai pus cotele
|
|
| Sus |
|
|
zoth
Membru
Data inscrierii: 31 Mar 2006
Mesaje: 5945
Motto: decat ceva prost, mai bine nimic bun ...
Localitate: Bucuresti
|
| Trimis: 19 Mai 2007 19:19 Download mesaj |
| Titlul subiectului: |
| |
|
|
Multumesc pentru aprecieri
Robert, uneori reusesti sa fii tare hazliu:
| Citat: | | Ai facut o treaba mare ... |
La noi se spune asa, de obicei la altceva...
Da, am studiat si problema schimbarii planului focal mai in spate si am ajuns la concluzia ca nu merita sa fie facuta mecanic. De ce? Pentru ca trecand de punctul de infinit (din punct de vedere mecanic) se schimba si raportul focal al instrumentului (vezi relatiile distantei focale la un mak-cass) si atunci treba poate fi facuta "pe cale optica" cu aceleasi rezultate.
Am sa revin in viitor cu lamuriri detaliate daca intereseaza pe cineva.
Cu desenul tehnic imi cer scuze, nu am fost niciodata talentat la asa ceva si nici nu prea am rabdare... l-am facut simplificat si mai aerisit tocmai sa se poata intelege mai usor (cred).
Dragon, Rubinarul a venit la mine, defectul era doar mecanic si nu optic, asa ca nu avea rost sa platesc transportul inapoi si inainte doar ca sa-mi fac "de lucru". Mai mult dupa cum e moda la rusi, instrumentul e fabricat in 2000 (dupa seria de pe el) dar vandut numai acum!
Cel mai important mi se pare faptul ca am reusit sa-l inteleg (cat de cat).
Desenele (daca se pot numi asa) le fac numai in PP. Voi incerca sa pun si niste cote, dar nu toate...
Ultima modificare efectuata zoth la 31 Mai 2007 05:38, modificat de 2 ori in total |
|
| Sus |
|
|
HoO_Germany
Membru
Data inscrierii: 13 Mar 2006
Mesaje: 1260
Localitate: Heinsberg / Germany
|
| Trimis: 19 Mai 2007 21:04 Download mesaj |
| Titlul subiectului: |
| |
|
|
Zircon,
trebue sa scuzi ca am fost asa hazliu. Vezi ca nici macar cuvantul asta nu l-am mai cunoscut, pana acum cand l-am citit aici
Si din cauza asta, am scris putin dar veiind sa zic cel mai mult.
Dar mai scriu inca o data, ai facut un lucru maestroooooo
_________________
CS Robert
House of Optics Germany
www.hoo-germany.de / info(@)hoo-germany.de
Tel.: +49 2452 976144 |
|
| Sus |
|
|
zoth
Membru
Data inscrierii: 31 Mar 2006
Mesaje: 5945
Motto: decat ceva prost, mai bine nimic bun ...
Localitate: Bucuresti
|
|
| Sus |
|
|
|
|
| |
