Montura pipe Penelopa cu scoici de constructie proprie


Du-te la pagina Anterioara  1, 2
Creaza un subiect nou   Raspunde la subiect

DIY / ATM / Reparatii

Subiectul anterior :: Subiectul urmator
Afiseaza mesajele pentru a le previzualiza:
Autor Mesaj
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 8979

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 06 Ian 2014 18:34 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Ai perfecta dreptate,acela este domeniul unei asemenea lunete.

Ma gandesc cu groaza la precizia cu care trebuie executate numeroasele lentile si sa fie pozitionate si centrate.Ma gandesc ca aceastea...plus materialele,regiile,transportul,tot felul de manopere plus otara de profit=pretul .

Apocromatele foarte scurte si reflectoarele de F/3 si chiar mai scurte din noua moda ,sunt nisa careia i se adreseaza aceste oculare.
In rest,pot si eu sa-mi montez volan de Ferrari la Skoda mea...

Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 8979

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 12 Ian 2014 20:47 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Va prezint aici primul meu proiect ATM din 2014 ,e drept unul din categoria ''mini'' Very Happy.
Este vorba despre o lunetica cu apertura de 45mm ,focala de 300mm,deci raport F/6.6.
Obiectivul provine dintr-o aplicatie militara necunoscuta mie,este un dublet lipit,fara acoperiri AR.
Pentru atasarea pe montura ''pipe'' folosesc scoica pentru lunete scurte ,si care are un diametru de prindere de 63mm -deci diametrul ''standard'' pentru tuburile de luneta de 60mm.
Tubul lunetei este din PVC cu perete gros,debitat la lungime si cu capetele indreptate pe strung.
Tubul este prevazut cu diafragme impotriva luminii parazite (vreo patru sau cinci ,nu-mi mai amintesc Embarassed ) si totul este vopsit in interior in negru mat.
Celula obiectivului este de tip ''push-pull'' si este executata dupa schitele mele,ca si portocularul filetat pe standard de 31,75mm.
Diagonala este de tipul cu oglinda si este de la Teleskop Service,ocularul din imagine este un Plossl Sirius de 25mm.
In aceasta combinatie,grosismentul este de 12x iar campul vizual efectiv pe cer al lunetei este de patru grade (si ceva).
Vineri seara si Sambata seara am testat luneta RFT 45mm F/6.6 si sunt multumit de rezultate.
La Luna nu are rost sa va povestesc despre imagine dar in Trapezul lui Orion,la 12x a prezentat discurile de difractie a trei dintre cele patru stele principale,companionii lui Mintaka si ,mai ales ,a lui Iota Orionis fiind clar vizibili.Iar la Jupiter mi-a prezentat aseara cei patru sateliti galileeni (doi foarte apropiati si situati la egala distanta de Jup la Vest iar ceilalti doi la Est) iar pe discul planetei la 30x /Plossl 10mm ,se vedeau clar cele doua benzi ecuatoriale.Tot la 30x ,se vedeau doi dintre cei trei companioni ai lui Sigma Orionis iar Lambda Ori avea forma de ''opt''.
Evident instrumentul nu-i perfect.La marginea campului imaginea stelelor prezinta coma si astigmatism,iar cele doua benzi ecuatoriale ale lui Jupiter se vad clar daca luneta este astfel focalizata incat in jurul discului planetei incepe sa se vada o usoara irizatie mov.
Cam pe 70% din campul vizual,stelele sunt punctiforme...dar ce camp urias dom'le!
Iar stabilitatea si functionarea lina a monturii ajuta foarte mult la evidentierea detaliilor.

Proiectul nu-i tocmai finalizat.Am reusit sa gresesc gaurile pentru suruburile de prindere a parasolarului,trebuie sa inlocuiesc unul din suruburile celulei obiectivului (cel mai lung) si am zgariat vopseaua pe exteriorul tubului.

Mircea

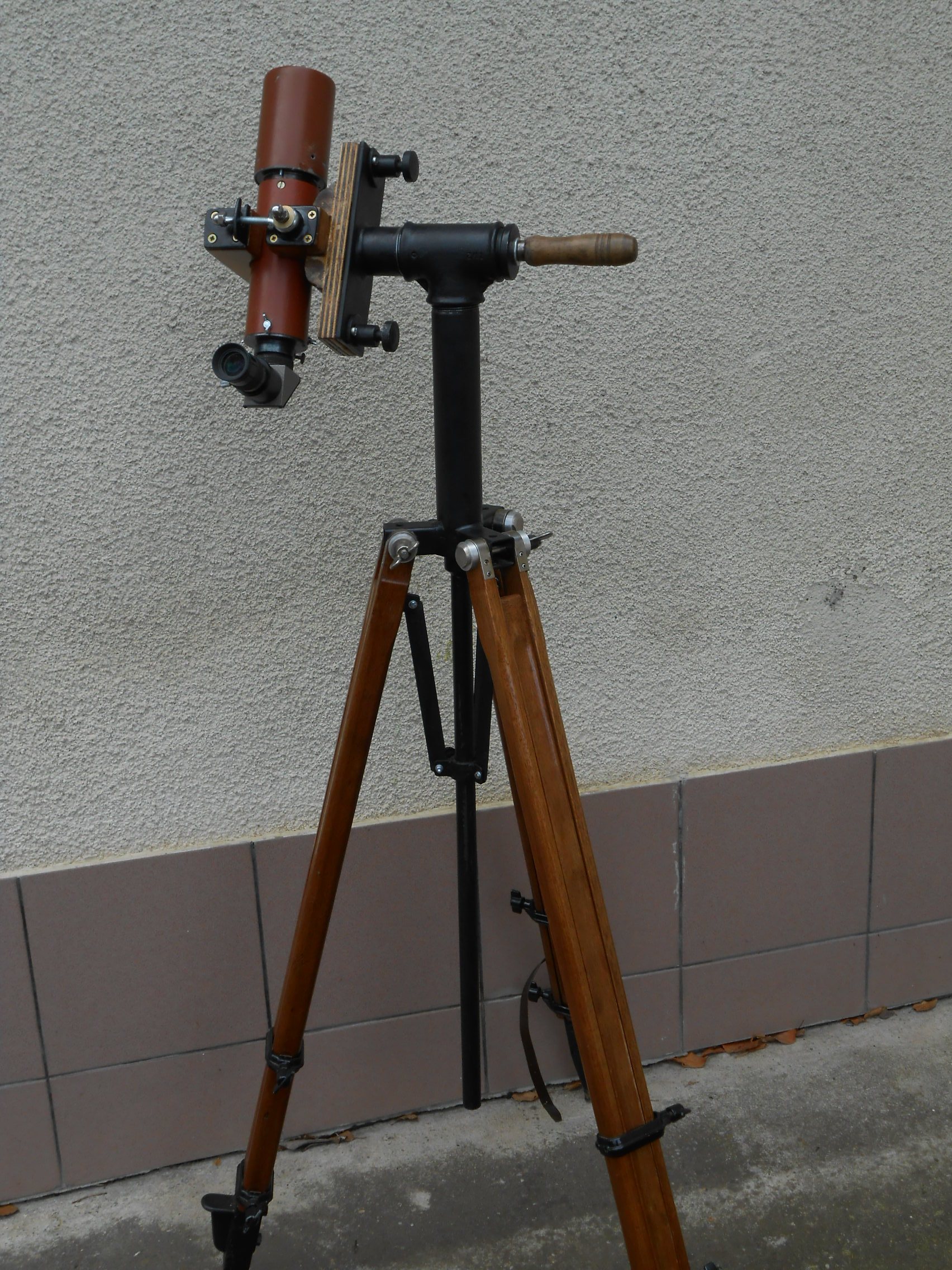

RFT 45mm F 6.6 riding Penelopa.JPG
 Descriere:
 Marime fisier:  797.79 kb
 Vizualizat:  de 5650 ori

RFT 45mm F 6.6 riding Penelopa.JPG



RFT 45x300mm.JPG
 Descriere:
 Marime fisier:  863.69 kb
 Vizualizat:  de 5650 ori

RFT 45x300mm.JPG



RFT 45x300mm ,dinspre parasolar.JPG
 Descriere:
 Marime fisier:  887.88 kb
 Vizualizat:  de 5650 ori

RFT 45x300mm ,dinspre parasolar.JPG

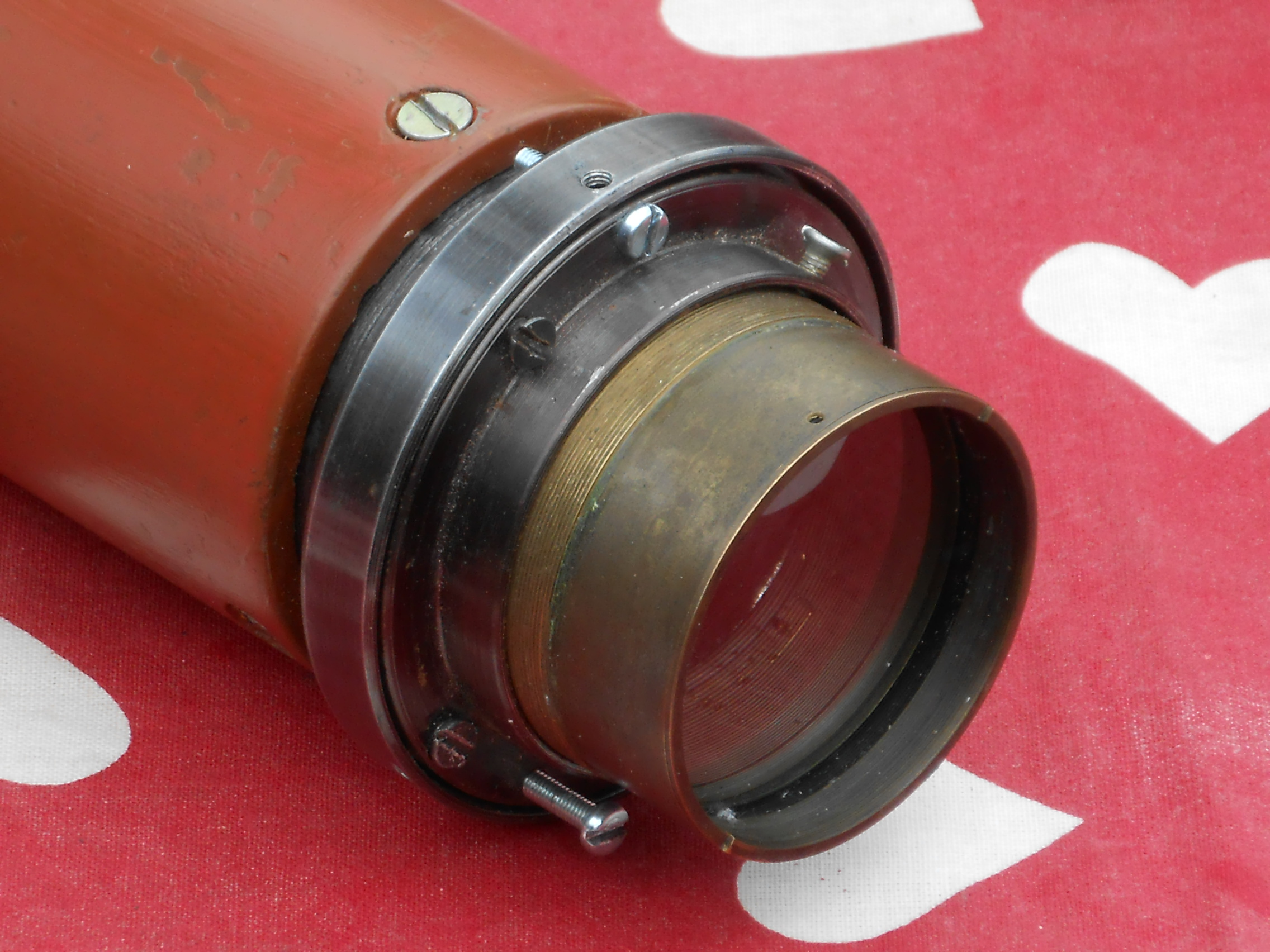

RFT 45x300mm celula obiectiv.JPG
 Descriere:
 Marime fisier:  1004.12 kb
 Vizualizat:  de 5650 ori

RFT 45x300mm celula obiectiv.JPG



_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 9469

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 12 Ian 2014 22:32 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Felicitări, Mircea! Încă un instrument deosebit intră în panoplia ta.
_________________
bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 8979

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 27 Mai 2021 23:54 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Prin Decembrie 2013 filozofam eu la acest topic despre un suport de oculare.
Iata ca in 2021 m-am gandit eu sa termin ceva inceput in 2020 si anume sa daruiesc un sirag de margele iubitei mele monturi Penelopa.
Acesta va fi raftul/ magazia-revolver de oculare.
Mai ramane sa fac montajul final si estetizarea.
Raftul/ magazia accepta 8 oculare : 2x2''+ 3x1.25''+3x0.96''.
Am denumit-o ''revolver'' deoarece magazia de oculare se roteste liber pe pilon.

Gata cu tinutu' ocularelor in buzunare si borsete si cu n-spe plimbari la masa unde-i cufarul de oculare.
De acum taica Mirciulica huzureste pe scaunul de observatii Lybar si ciuguleste ocularele ca pe boabele de struguri, dupa pohta ochiului ... Razz

Mircea



 Descriere:
 Marime fisier:  409.97 kb
 Vizualizat:  de 4599 ori




_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
tudor
Moderator
Moderator


Data inscrierii: 28 Iul 2015
Mesaje: 2777

Motto: Fara nemurire nu exista adevar!


MesajTrimis: 28 Mai 2021 06:44 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Frumos"revolverul"! Iar baituit cu o patina veche va arata irezistibil impreuna cu patina de secol 19 a monturii "Penelopa".
_________________
Fara nemurire nu exista adevar!
Instrumente: Ceva binocluri, o luneta mica ED, un newtonian maricel si un maksutov de la "mama" lui Rusia
Sus
Erwin
Moderator
Moderator


Data inscrierii: 02 Aug 2008
Mesaje: 9469

Motto: panta rhei

Localitate: Bucuresti

MesajTrimis: 28 Mai 2021 11:56 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Faină lucrare, Mircea! Acum singura problemă va fi cerul, să se mai oprească ploile! Smile
_________________
bino: 8x22, 7x42, 10x50, 10x80, spotting: 10x46, 20x60
Telescoape RFT70 F/4, 80/900, RFT 110 F/5.5, Meade 90 F/10, ED80 F/6
MTO-11CA 100/1000, Cass Clasic 8"F/15, dobson newt.158/1240 DH, 4"F/4.6
piston AZ mount (R), Vixen GP, minidob
Sus
iulian90
Membru
Membru


Data inscrierii: 13 Sep 2016
Mesaje: 2379



Localitate: Braila

MesajTrimis: 28 Mai 2021 20:10 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Buna ideea cu magazia de oculare montata in acest fel pe montura domnu Mircea. Permite un acces mult mai facil la oculare decat suportii de oculare montati de regula sub monturile comerciale. Smile Arata frumos magazia-revolver pentru oculare, dar si mai frumoasa va arata cand va fi finalizata. Smile

Eu am un suport pentru oculare ,dar de forma liniara, pentru 5 oculare, 4 pe formatul 1,25" si unul pe 2", primit de la Erwin anul trecut, pe care initial voiam sa il montez pe montura Dobson a telescopului de 114/900mm, dar cum acesta este folosit tot mai des pe montura ecuatoriala in ultima vreme, cred ca o sa montez suportul de oculare pe montura ecuatoriala Bresser, care are si ea un suport pentru oculare dar doar pentru trei si este montat sub capul monturii, intre picioarele trepiedului, iar accesul este cam dificil.

_________________
Reflector Seben 150/1400mm newton-catadioptric
Reflector Atlas Explorer 114/900mm
Reflector Optus 76/700mm
Luneta 45/550mm DIY
Luneta 80/900mm
Binoclu Bresser Superfocus 10x50
Montura Bresser Messier Exos 1 motorizata.
Sus
dragos.n
Membru
Membru


Data inscrierii: 20 Dec 2007
Mesaje: 6435



Localitate: Ploiesti

MesajTrimis: 30 Mai 2021 15:56 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Drăguță idee. Acum rămâne de adaptat la monturile care nu au gât.
_________________
Dragos N
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 8979

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 30 Mai 2021 18:31 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Tudor

Multumesc, asa am sa si fac, am sa-l acopar cu lac nuanta '' castan''.

Iulian

Multumesc si spor la adaptarea raftului de oculare la montura cea mai folosita.
Si eu am dotat cu un raft liniar montura dobsonianului de 125mm ''Ratusca cea urata''.
Conteaza mult confortul in timpul observatiei, mai ales pe masura ce ''omu'' se apropie de ... varsta stelelor. Razz

Erwin

Multumesc, Doamne ajuta sa avem cer bun de observatii !

Eu nu ma pot plange deoarece sunt un om fara pretentii, cu standarde foarte joase cu privire la cerul observabil.
Mesajul tau mi-a stimulat curiozitatea si mi-am verificat notitele de observatii.
Cu tot cu sesiunea de aseara, am efectuat 13 observatii in total in cursul lunii Mai.
Diseara, dupa ora 22 zice Telescopius ca vor fi 4% nori, cu seeing prost, intre Pickering 4 si 6.
Deci sper sa raportez Congresului Partidului Astronomic realizarea unui numar de 14 sesiuni de observatii pe luna Mai 2021.

Dragos, multumesc pentru apreciere !
Am un trepied din lemn pe care folosesc mini-reflectorul de 76mm si care nu are ''gat''.
Astept cu interes sugestii pentru acea situatie, ar prinde bine un raftulet de oculare si acolo, cu doar doua-trei pozitii ar fi suficient.

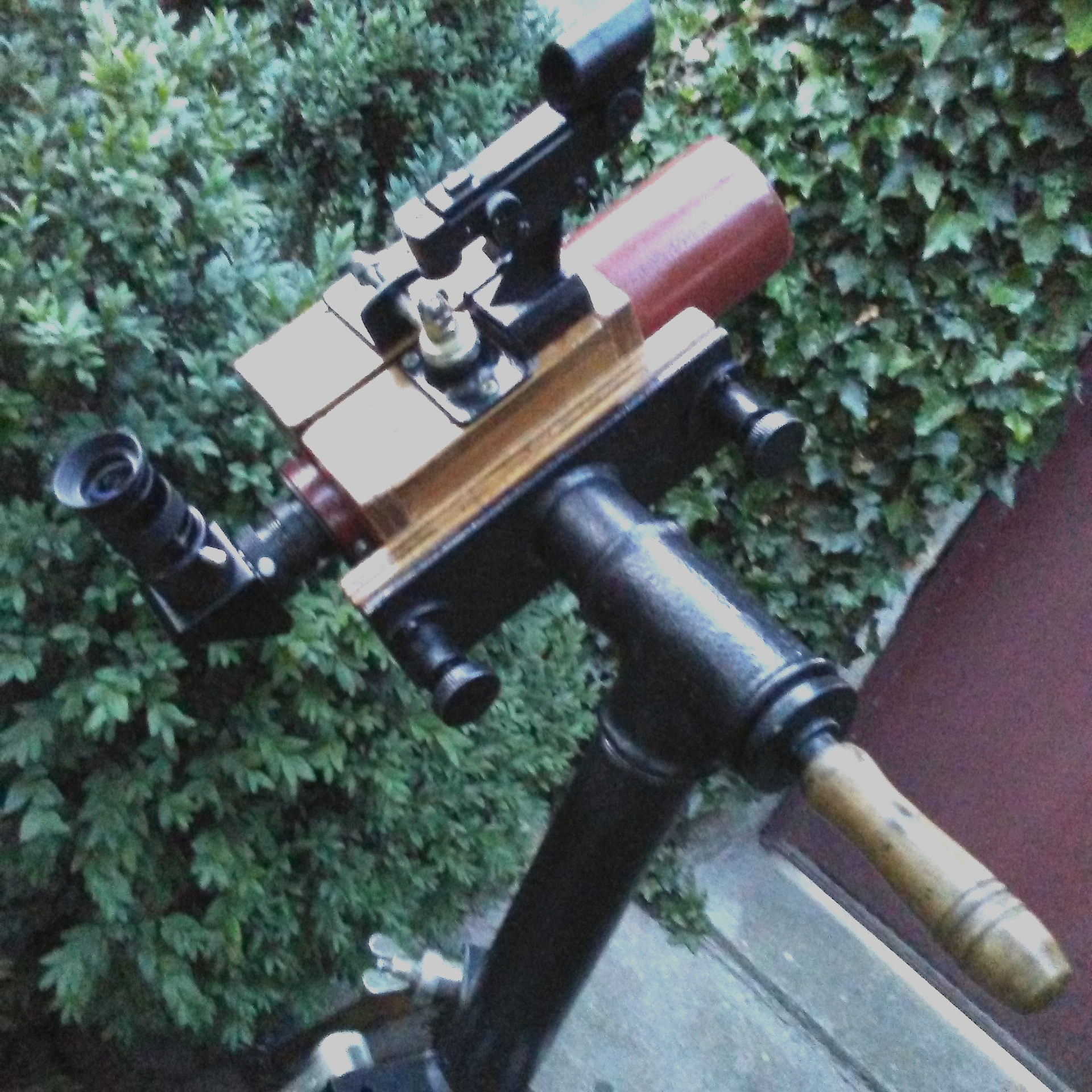

Edit: am vazut pozele mai vechi de la acest topic, cu luneta 45x300mm, suspectata de a avea obiectiv nobil ,cu sange albastru Zeiss. Luneta fost renovata ca in poze.Nu mai concureaza la uratenie cu Ratusca ... ba, a primit si RDF.

Cer senin va doresc, Mircea



 Descriere:
 Marime fisier:  1.24 MB
 Vizualizat:  de 4430 ori




 Descriere:
 Marime fisier:  910.81 kb
 Vizualizat:  de 4430 ori




_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 8979

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 03 Iun 2021 23:39 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

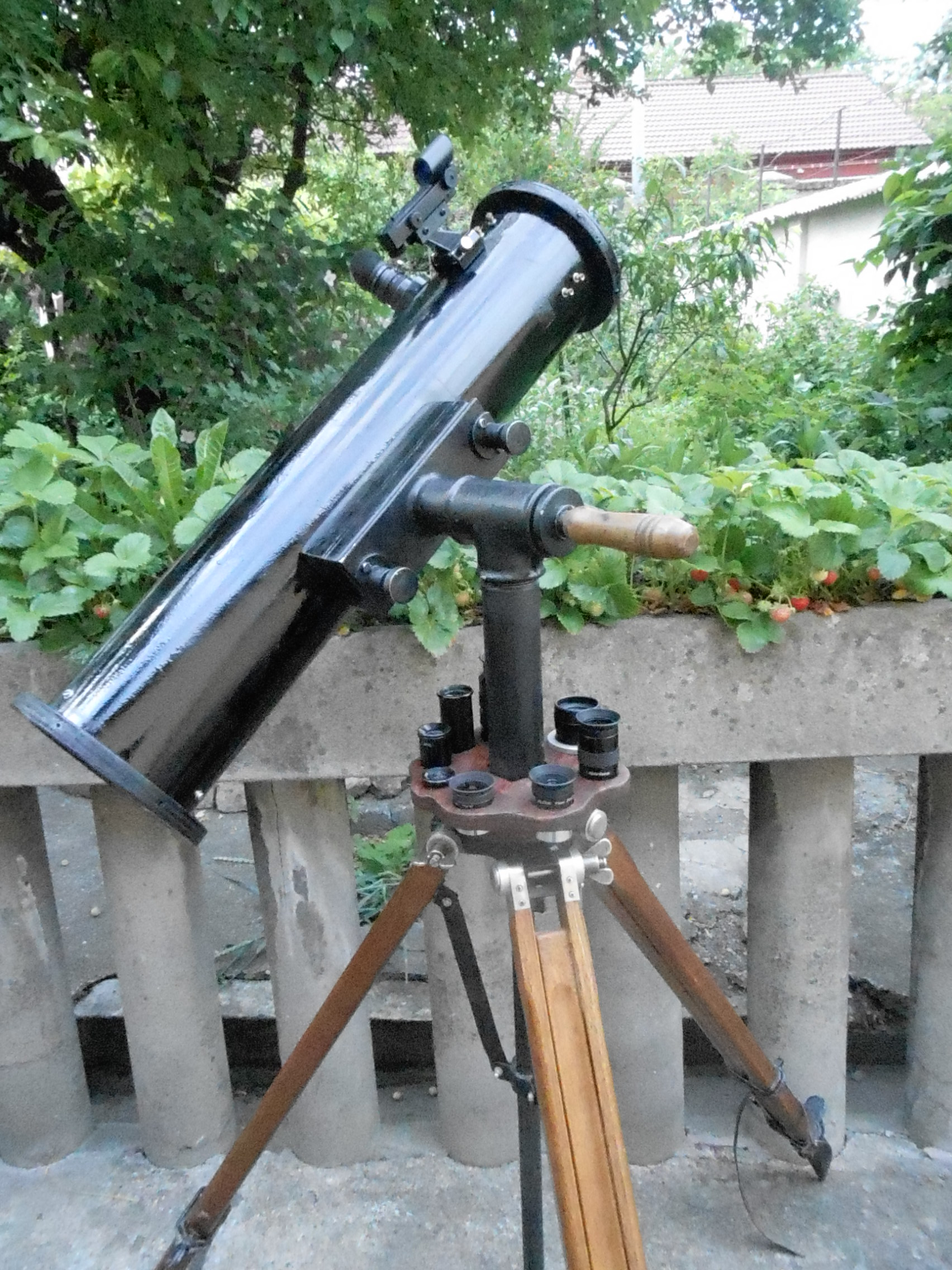

Am asamblat cele trei piese ale magaziei-revolver de oculare: discul si cele doua inele inaltatoare care indeparteaza capatul inferior al ocularelor de picioarele trepiedului.
Nu am astupat micile defecte din lemn si n-am mai consumat timp si energie cu estetizari, am avut in vedere stricta functionalitate.
Ieri am lacuit ansamblul, pana azi s-a uscat suficient.

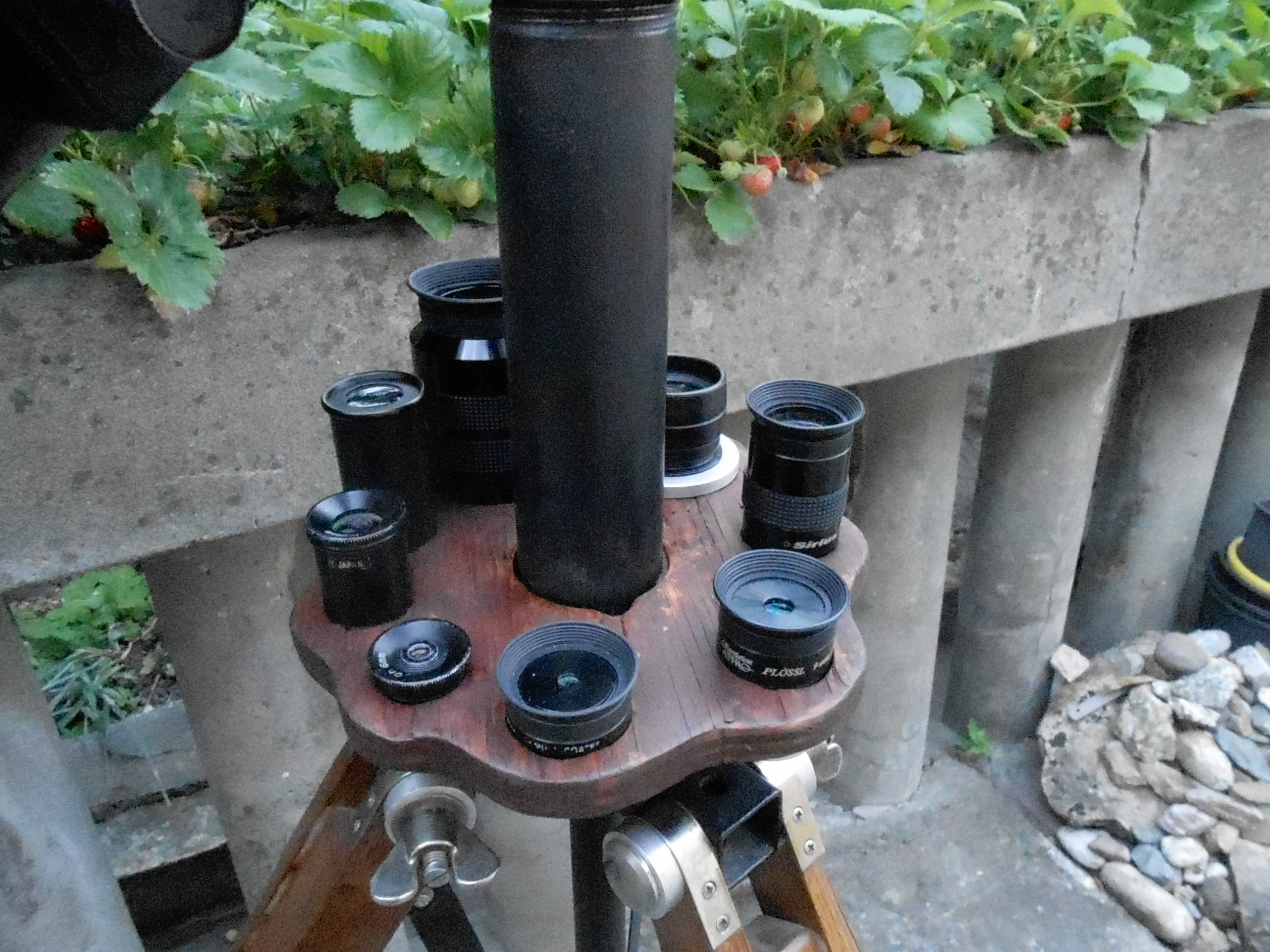

Asta-seara am incarcat cu oculare toate cele opt pozitii pentru un mic test ... asa , ''pe sec'', cerul fiind acoperit de nori.
Singura problema serioasa o reprezinta eventuala confundare a locasurilor de 1.25'' cu cele de 0.96''.
Va trebui ca pe cele de 0.96'' sa le semnalez cumva.
Intre ocularele si locasurile de 1.25'' si 2'' diferenta este prea mare, nu pot fi confundate.

In poze apare si reflectorul 125mm F/4,5, dupa nitica fardare.

Mircea



 Descriere:
 Marime fisier:  859.52 kb
 Vizualizat:  de 4342 ori




 Descriere:
 Marime fisier:  880.52 kb
 Vizualizat:  de 4342 ori




_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
dragos.n
Membru
Membru


Data inscrierii: 20 Dec 2007
Mesaje: 6435



Localitate: Ploiesti

MesajTrimis: 04 Iun 2021 02:25 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Problema mai serioasa este ca in noptile cu umezeala mare, ocularele se pot acoperii cu apa. Un capac, sau ceva echivalent ar fi bun.
_________________
Dragos N
Sus
iulian90
Membru
Membru


Data inscrierii: 13 Sep 2016
Mesaje: 2379



Localitate: Braila

MesajTrimis: 04 Iun 2021 15:32 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Frumoasa magazia de oculare. Si reflectorul de 125mm f/4,5 este foarte frumos cu luciul acela de pe tub. Smile
La oculare mai merg puse capacele lor superioare de protectie ,care au asa ceva, sau partea superioara a cutiilor / tuburilor in care sunt pastrate ocularele ,peste ele, eu asa mai fac, cand e umezeala si apare condensul pe oculare, chiar daca le las in raftul de pe montura.

_________________
Reflector Seben 150/1400mm newton-catadioptric
Reflector Atlas Explorer 114/900mm
Reflector Optus 76/700mm
Luneta 45/550mm DIY
Luneta 80/900mm
Binoclu Bresser Superfocus 10x50
Montura Bresser Messier Exos 1 motorizata.
Sus
Mircea Pteancu
Moderator
Moderator


Data inscrierii: 12 Feb 2008
Mesaje: 8979

Motto: ''OBSERVO ERGO SUM''

Localitate: Arad

MesajTrimis: 04 Iun 2021 16:34 Download mesaj
Titlul subiectului:
Raspunde cu citat (quote)

Multumesc Dragos pentru probabila problema semnalata, eu neavand experienta in lucrul cu ocularele pe raft nici nu m-am gandit la asta.

Multumesc Iulian (si) pentru solutia sugerata. Cele trei oculare Plossl ( 25mm,9mm,6mm) din poza au capace;
cele doua oculare Erfle (TS 32mm si Er militar 28mm) au fiecare cutie proprie pe care o pot folosi drept capac; dintre cele trei oculare 0,96'' (K40mm, Vixen K 18mm si Or 6mm) ,numai ortoscopicul japonez are ''casuta'' proprie. Dar sunt obisnuit sa improvizez, voi gasi ceva.

Zilele trecute atat am mai apucat sa ''atemesc'' : am debitat din placaj de 18mm placa de baza circulara a barilletului oglinzii dobsonianului ''Ratusca cea urata''.

Pe diseara se anunta cer senin. Va face cineva tumbe cu telescopul sub stele ?

Cer senin si spor la bricolat, Mircea

_________________
http://observoergosum.blogspot.ro/
https://astroclubgalaxis.blogspot.com
https://groups.io/g/The60mmTelescopeClub
Dotare :reflectoare ,lunete,cateva binocluri si un catadioptric
Sus
Afiseaza mesajele pentru a le previzualiza:
Creaza un subiect nou   Raspunde la subiect   DIY / ATM / Reparatii Du-te la pagina Anterioara  1, 2

Download topic
Pagina 2 din 2

Mergi direct la:
Nu puteti crea un subiect nou in acest forum
Nu puteti raspunde in subiectele acestui forum
Nu puteti modifica mesajele proprii din acest forum
Nu puteti sterge mesajele proprii din acest forum
Nu puteti vota in chestionarele din acest forum
Nu puteti atasa fisiere in acest forum
Puteti descarca fisiere in acest forum
© 2015 astronomy.ro
Termeni si conditii generale      Termeni si conditii forum      Contact
