[Erwin]

Super, Mircea!

Eu am făcut mai puține în domeniul ATM în ultima vreme, am fost ocupat să finalizez un proiect de suflet la care ideea datează din secolul trecut, când eram încă student! Mi-a luat ceva timp să mă apuc, am început să adun ceva materiale și componente de prin 2021. Rând pe rând, mai de la fier vechi, mai din târg am adunat ceva profile și plăci de aluminiu destul de mari pentru "caroserie". Profilele U din fier nu le-am folosit, ar fi ieșit mult prea grea toată hardughia. Doi amici m-au ajutat să găuresc precis vreo 2 plăci și să fac niște piese custom pentru șinele cu patine pe mașinile lor CNC, fără de care nu aș fi putut obține deloc precizie.

Anul acesta am profitat de niște oferte de la poporul harnic și preten și am completat mașinăria cu un kit spindle+VFD de 2.2KW și un kit controller DDCS Expert 2.1 în 4 axe. Încă nu este totul gata însă deja am făcut vreo 3 piese pentru partea de consolă care aduce motorul de frezare unde trebuie.

Trag nădejdea că mașina asta mă va ajuta să obțin anumite piese mai complicate necesare în ATM așa că nu e tocmai offtopic.

[valy]

Arata foarte profi! Ce este cu panoul acela de control din planul 2, pare bordul navetei spatiale?!

[Erwin]

Este controller PLC dedicat, DDCS Expert 2.1 în 4 axe, are soft pe Linux inclus, detalii pe site-ul oficial.

Am dorit să evit astfel complicațiile cu MACH 3 si un calculator cu Windows sau Linux CNC care e bun, dar complicat de configurat. Așa am luat kit-ul la ofertă și am printat manualul.

În carcasa de PC am instalat driverele si sursa pentru motoare si VFD-ul pentru spindle.

[valy]

[Erwin]

Momentan am prins o placă dedesubt. O să mai fac una deasupra când am vreme să o tai și să o găuresc. M-am gândit să adaug și niște epoxy-granite între profile ca să măresc rigiditatea și să reduc vibrațiile. Dar asta poate la final când știu că mașina rămâne așa. Acum nu știu dacă voi păstra configurația, poate cobor axa Z, poate fac altă masă X-Y...

[Mircea Pteancu]

Saptamana aceasta am bibilit newtonianul de 148mm F/5.

O imbunatatire vizbila: manerul. Ajuta enorm la transport, montare si demontare pe trepied.

O imbunatatire indirect vizibila in imagine: am montat diafragma de focuser. Aceasta limiteaza fasciculele de lumina, eliminand o buna parte din lumina parazita. Nu vreau sa ma lansez in delaratii triumfaliste dar aseara am testat in amanunt efectul diafragmei. Mai ales obiectele slabe cred a se vad mai bine. Un exemplu: in M71 am vazut si in trecut, cu acest instrument, cateva stele cu vedere directa plus nebulozitate de stele nerezolvate. Acum, cu vederea directa, se vedeau cele trei-patru stele rezolvate ''canonice''. Dar cu vederea periferica, se vedeau zeci de stelute rezolvate. Cel putin 20/30. Si se vedeau ''bine'', daca as fi avut chef, le puteam desena.

Mentenanta: daca tot a trebuit sa demontez focuserul si oglinzile, le-am spalat pe acestea. E cam devreme ... dupa numai doi ani de la finalizarea constructiei. Obisnuiesc sa fac observatii, nu ma iluzionez ca fac astronomie frecand saptamanal oglinzile cu peria de radacini ...

Pun o poza din aceasta seara cu ''anonimul'' (inca n-am avut inspiratie sa-l botez) , poate cerul imi va permite sa fac observatii la variabile.

Mircea

[valy]

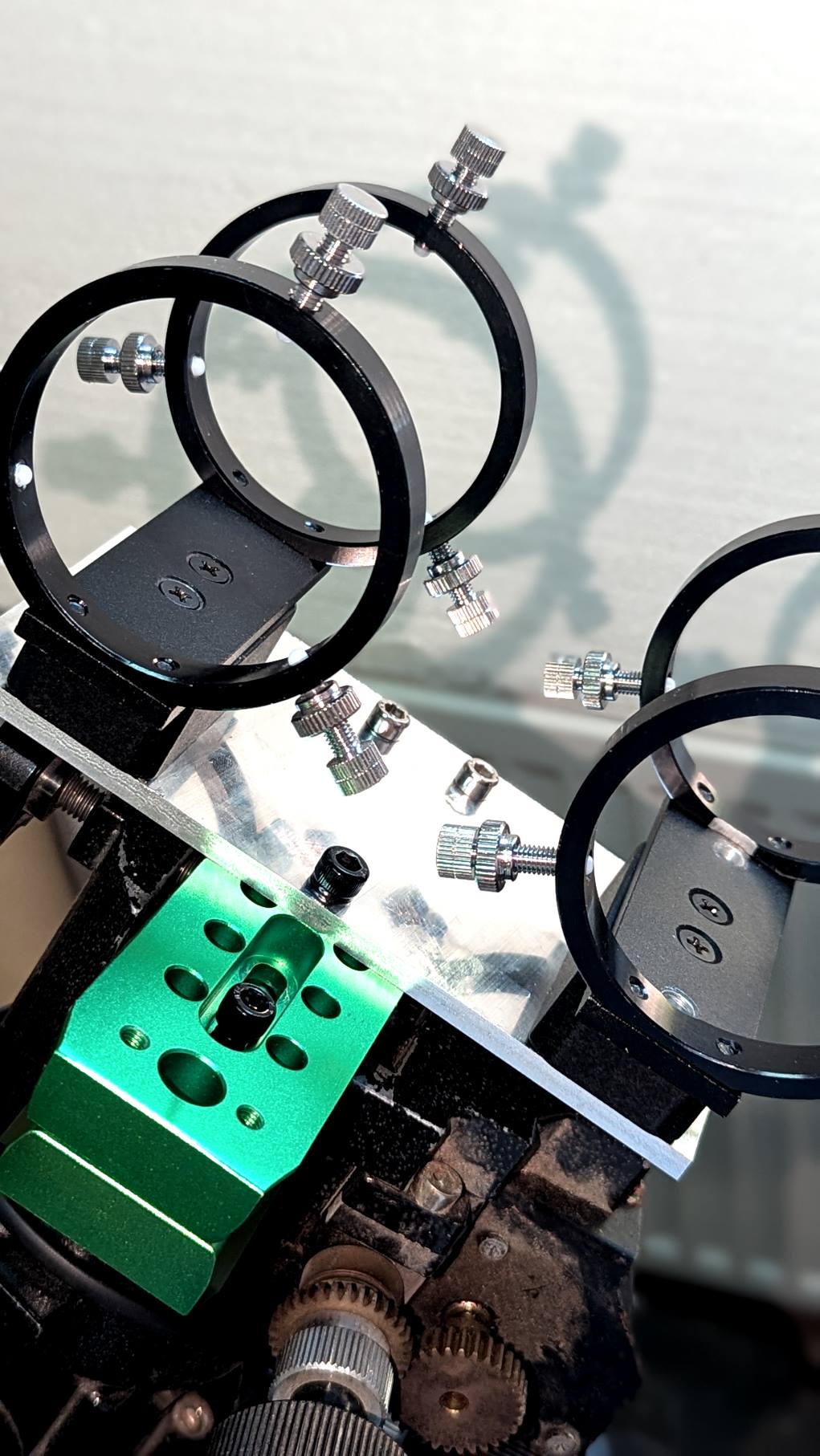

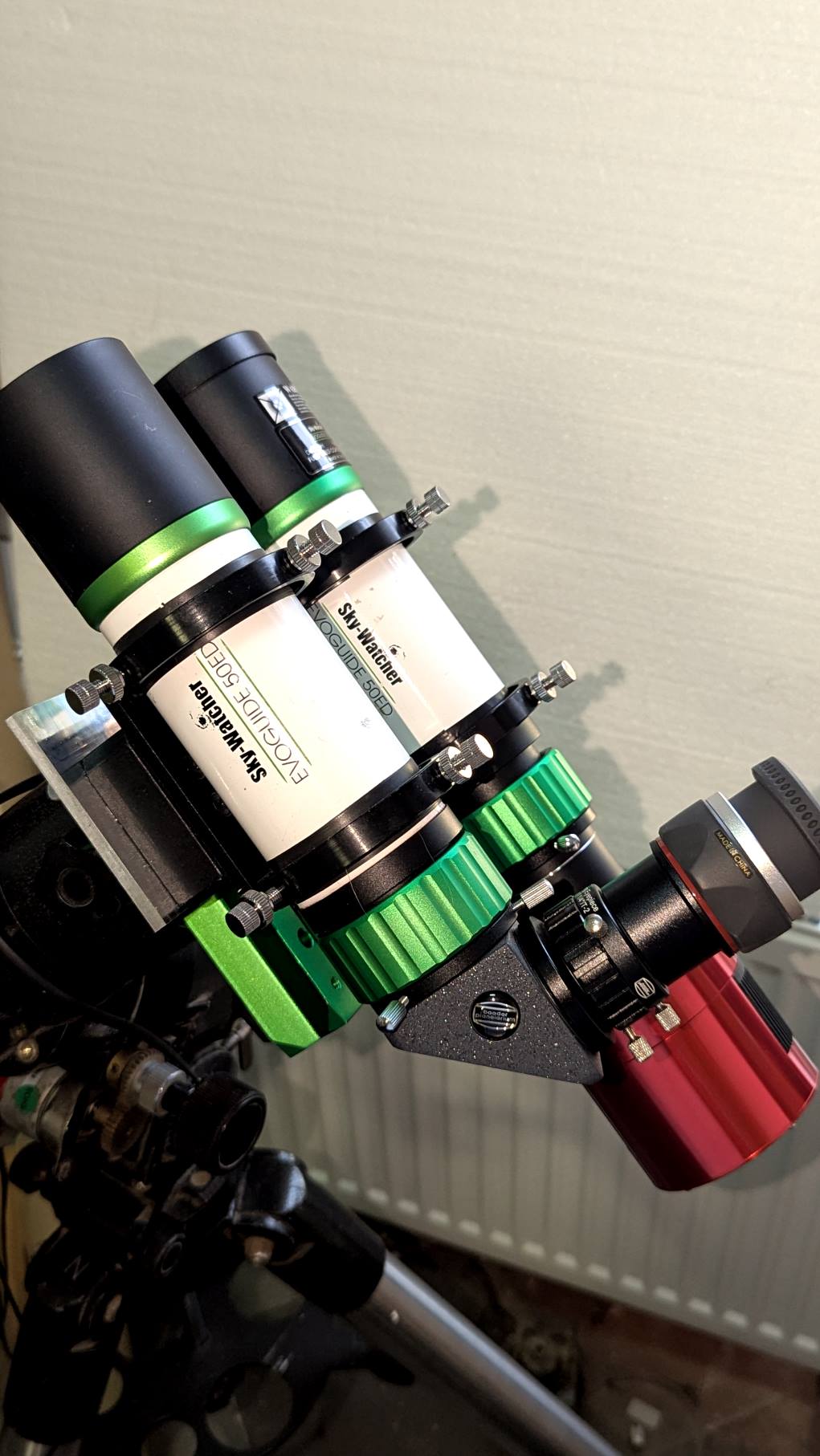

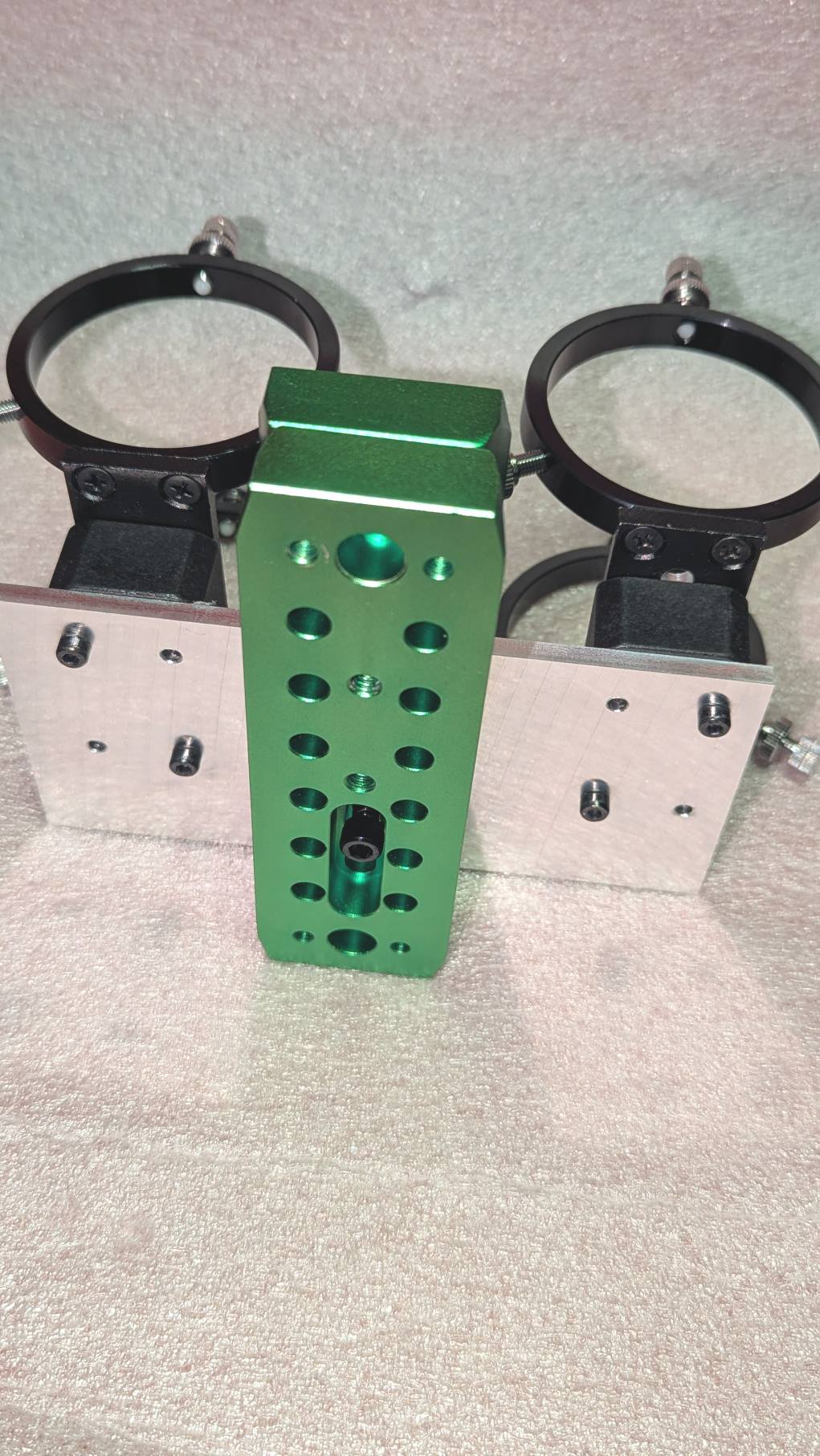

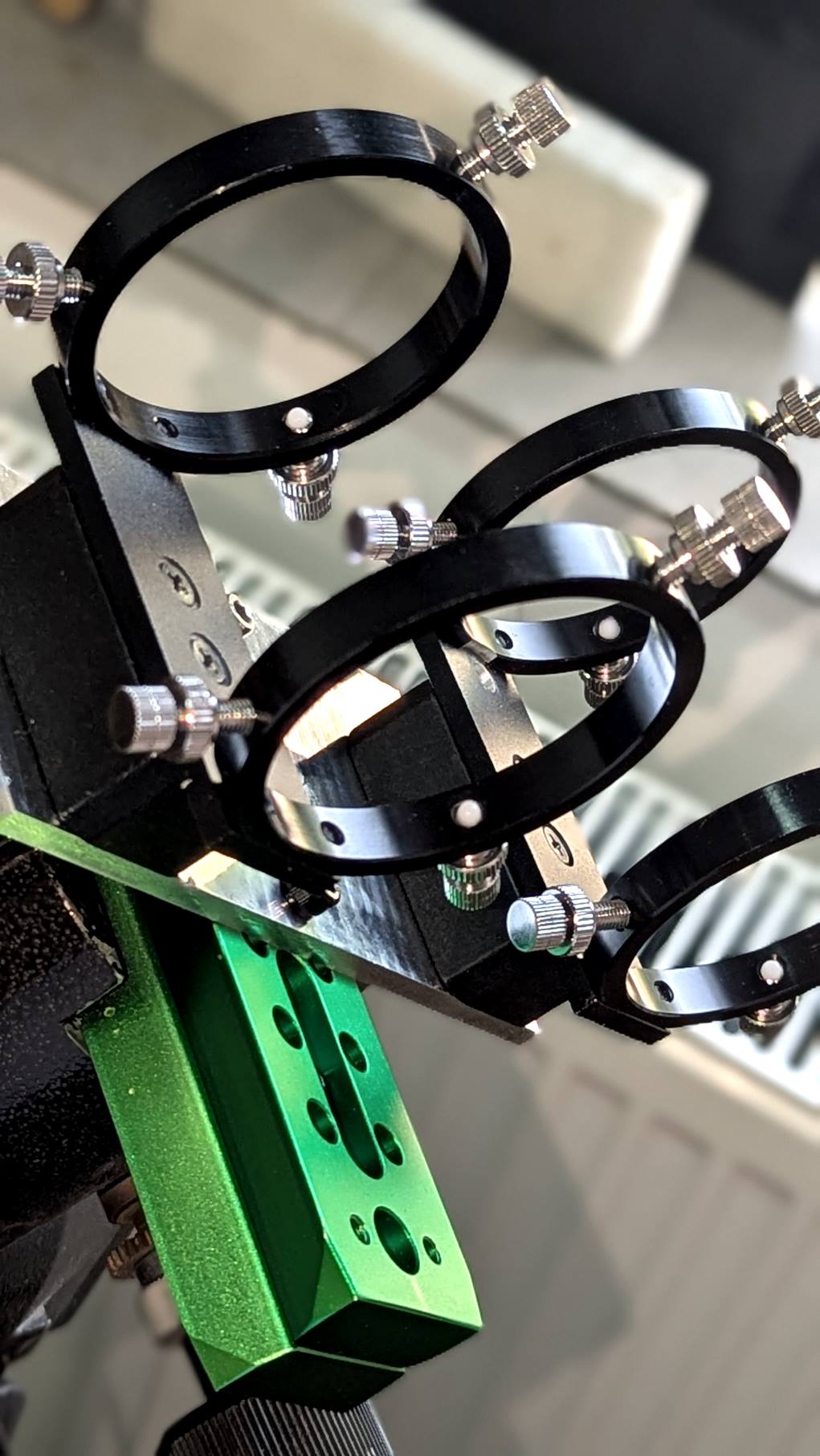

Am dat cu matura, am sters panzele de paianjen de pe CNC. Ca sa nu patesc vreo intindere ceva, am inceput cu o incalzire usoara: un suport pentru montat doua telescoape mici pe EQ. Am sacrificat o placa de Al de 5mm grosime, taiere pe contur, cateva gauri ca sa se potriveasca...si cam atat pentru azi. Loveste de roata de strangere, asa ca am urcat-o pe inca o sina tip Vixen.
Spor!

[Mircea Pteancu]

valy

Piticaniile tale arata absolut superb, bravo !

Spor la bricolaj, nu mai lasa prafu' si panzele de paianjen sa se adune, Mircea

( PS: iti dau tie sfaturi moralizatoare ca sa auda si ... altii, stiu eu cine )

[gpaunescu]

[valy]

Da, exista intructiune elicoidala pt. GCODE la CNC, doar trebuie o freza speciala.
https://www.astronomy.ro/forum/viewtopic.p...p;start=15

[Erwin]

Valy, Faină lucrare, însă în locul șinei pune o bucată de aluminiu dreptunghiulară pentru supra-înălțare, șina poate fi mai valoroasă la altceva...

[valy]

Nu stric Al doar pt. asa ceva, eventual iau suruburi low-profile de la hornbach, subul ma impiedica acolo. Impreunatea sinelor se face rapid, daca am nevoie de ea o desfac imediat.

[zoth]

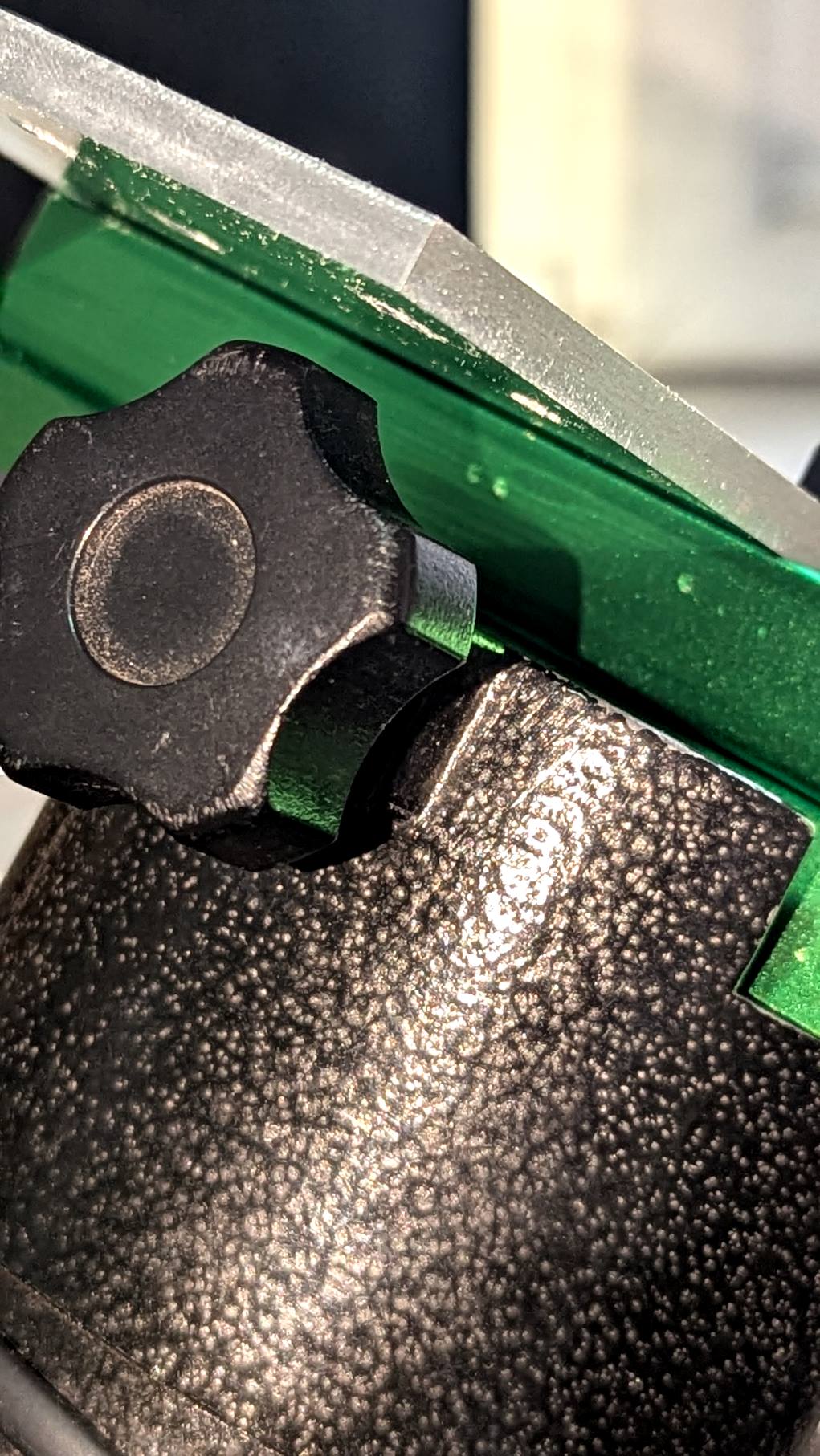

Care surup te deranjeaza? Cel de strangere de la montura?

[zoth]

Daca cel mentionat mai sus e vinovatul mai exista o varianta: il scoti de tot si il inlocuiesti cu un segment mai lungut de bara filetata astfel incat capatul segmentului sa depaseasca platforma celor doua lunete.
In capatul tijei poti monta o rozeta cu stift de blocare de la un focuser mai vechi sau oricare alt mecanism de strangere. In felul asta scapi si de a doua sina si de adaus de Al montat sub platforma.
